Bir binada aynı anda dokunulabilen iki metal yüzey düşünün: elektrik panosunun gövdesi ve hemen yanından geçen su borusu. Normal işletmede ikisi de “topraklı” kabul edilir ve aralarında ölçülebilir bir gerilim yoktur. Ancak bir izolasyon arızası ya da binaya yakın düşen bir yıldırım bu dengeyi milisaniyeler, hatta mikrosaniyeler içinde bozabilir. O anda belirleyici olan, metallerin toprağa göre potansiyelinin ne olduğu değil, birbirlerine göre ne kadar fark ettiğidir. Eşpotansiyel bara, bu farkı ortadan kaldırmak için tasarlanmış, mütevazı görünen ama tesis güvenliğinin merkezinde duran bir bileşendir.
- Eşpotansiyel bara: yapıda tüm iletken sistemlerin tek noktada birleştirildiği bakır veya pirinç bağlantı barası, IEC'de MET veya bonding bar.
- İki temel gerekçe: arıza akımlarında dokunma gerilimini sınırlamak; yıldırım ve aşırı gerilimlerde iç tesisat ile dış yıldırım sistemi arasındaki kıvılmaları önlemek.
- Baralar kaplamalı bakır veya pirinçten, izolatör üzerinde montajlıdır; farklı klemensler, darbe akımı testli bağlantılar ve ölçüm köprüsü gereklidir.
- İletken kesitleri taşınacak akıma ve IEC standartlarına göre belirlenir; yıldırım bağlantıları için daha büyük kesit, ulusal şartname varsa o önceliklidir.
- Her binada ana bara zorunlu; hastaneler, veri merkezleri, santraller örnek. Hata: uzak yerleşim, uzun iletkenler ve seri bağlantılar.
Eşpotansiyel Bara Nedir?
Eşpotansiyel bara (potansiyel dengeleme barası ya da ana topraklama barası olarak da anılır), bir yapıdaki tüm iletken sistemlerin tek bir noktada birleştirildiği, genellikle bakır veya pirinçten imal edilmiş bağlantı barasıdır. IEC terminolojisinde alçak gerilim tesisatı açısından “ana topraklama terminali” (MET, Main Earthing Terminal), yıldırımdan korunma açısından ise “eşpotansiyel bağlantı barası” (bonding bar) olarak tanımlanır.

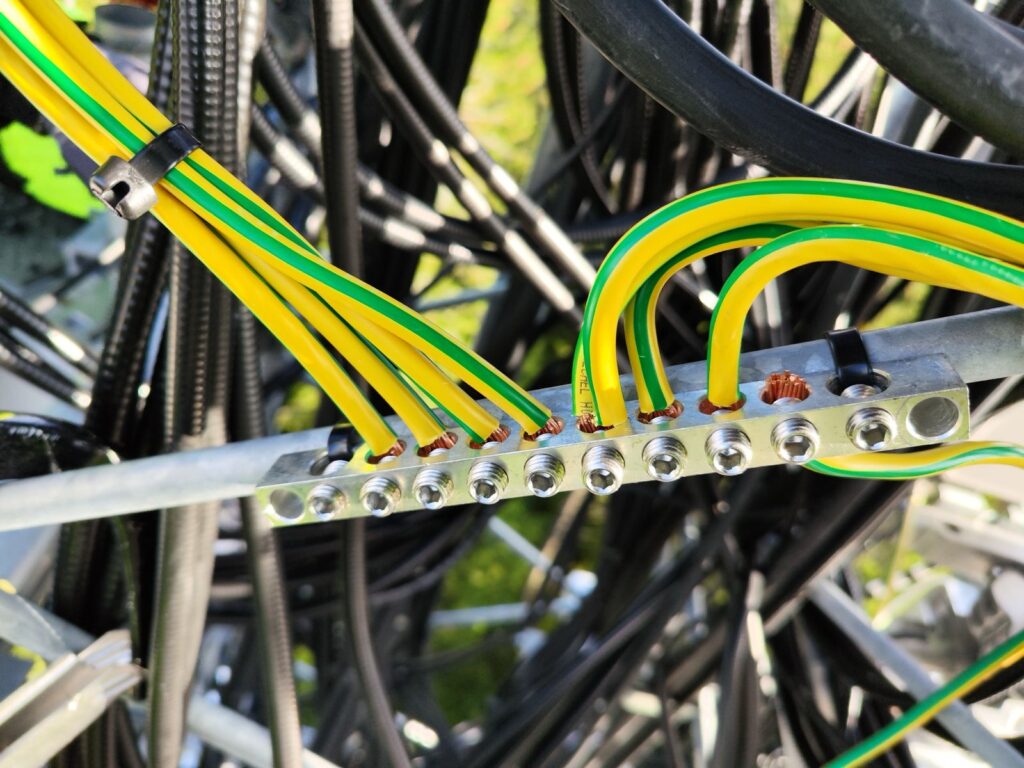

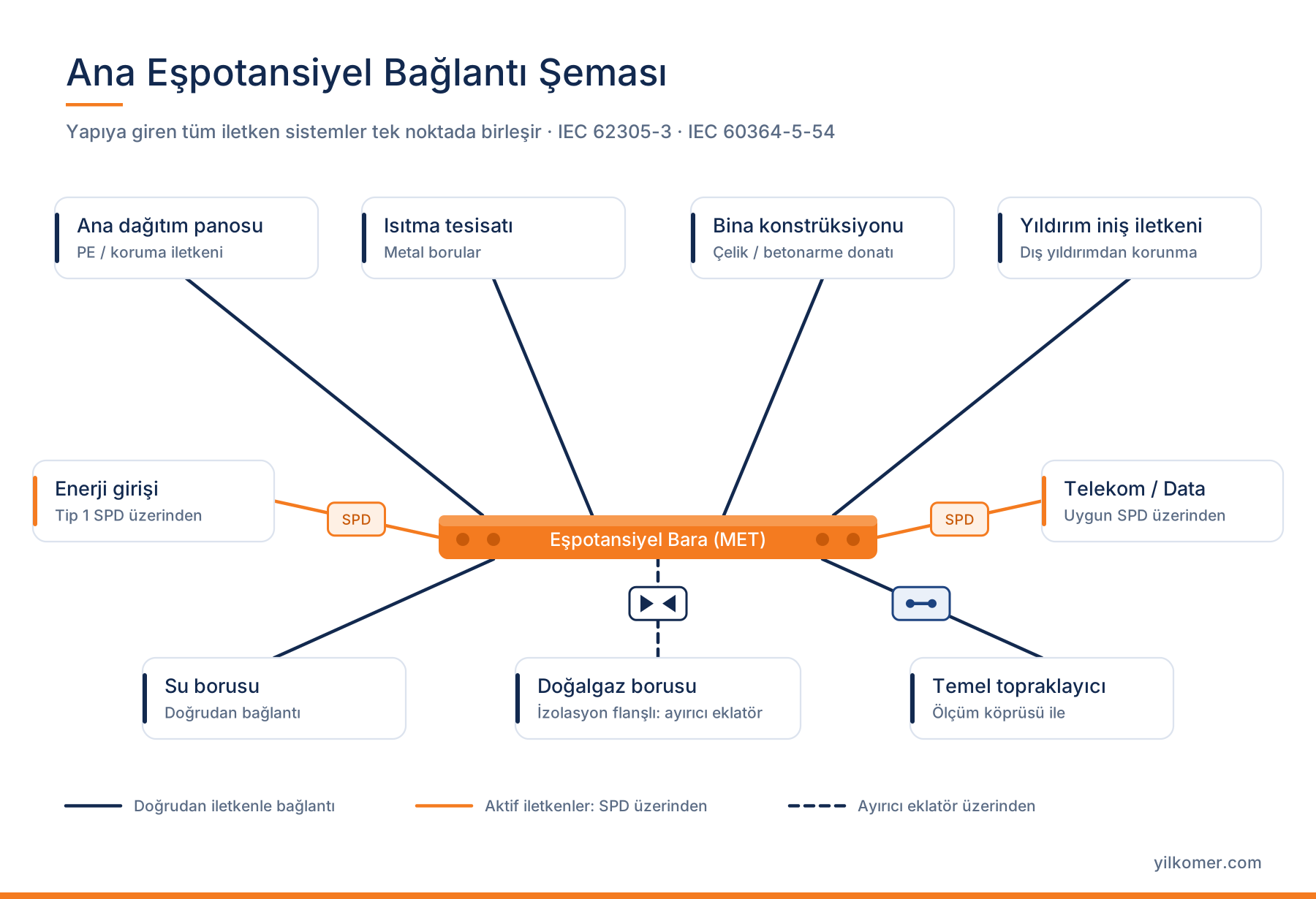

Baraya bağlanan sistemler tipik olarak şunlardır: elektrik tesisatının koruma iletkeni (PE), temel topraklayıcı veya halka topraklama elektrodu, su, doğalgaz ve ısıtma tesisatının metal boruları, bina çelik konstrüksiyonu ve betonarme donatısı, yıldırımdan korunma sisteminin iniş iletkenleri, haberleşme kablolarının metal zırhları ve havalandırma kanalları gibi büyük metal yapılar.
Buradaki kritik nokta isimde gizlidir: amaç potansiyeli sıfırlamak değil, eşitlemektir. Topraklama direnci ne kadar düşük olursa olsun, yüksek bir akım topraklama sistemine aktığında sistemin potansiyeli yükselir. 1 Ω’luk bir topraklama direncinden 50 kA’lik bir yıldırım akımının akması, toprak potansiyelini kabaca 50 kV’a çıkarır. Bu gerilimin kendisi bina içindekiler için tehlikeli değildir; tehlike, bazı metal parçalar 50 kV’a çıkarken diğerlerinin uzak toprak potansiyelinde kalmasıyla ortaya çıkar. Eşpotansiyel bara, bütün iletken parçaların bu yükselişi birlikte yaşamasını sağlar. Gemideki herkes aynı dalgayla yükseldiğinde kimse düşmez.
Potansiyel Farkının İki Kaynağı
Eşpotansiyel bağlantının iki ayrı mühendislik gerekçesi vardır ve her birinin kendi standardı bulunur.
İlki arıza akımları ve dokunma gerilimidir. Bir cihazın faz iletkeni gövdeye temas ettiğinde, arıza akımı koruma iletkeni üzerinden akar ve gövde potansiyeli yükselir. Koruma cihazı devreyi açana kadar geçen sürede, gövdeye ve yakındaki bir metal boruya aynı anda dokunan kişi bu farka maruz kalır. IEC 60364-4-41, otomatik beslemenin kesilmesi yönteminin tamamlayıcı bir parçası olarak koruyucu eşpotansiyel bağlantıyı zorunlu tutar. Böylece arıza süresince erişilebilir iletken parçalar arasındaki gerilim güvenli sınırlarda kalır.
İkincisi yıldırım ve aşırı gerilimlerdir. IEC 62305-3, yapıya giren tüm iletken sistemlerin yıldırımdan korunma eşpotansiyel bağlantısına dahil edilmesini ister. Hedef, iç tesisatla dış yıldırımdan korunma sistemi arasında tehlikeli kıvılcım atlamalarını önlemektir. Burada önemli bir ayrım vardır: metal borular ve konstrüksiyon baraya doğrudan iletkenle bağlanabilir, ancak enerji ve iletişim hatlarındaki aktif iletkenler doğrudan bağlanamaz. Bu iletkenler baraya aşırı gerilim koruma cihazları (SPD, parafudr) üzerinden bağlanır. Bina girişindeki enerji hattı için bu, yıldırım darbe akımını taşıyabilen Tip 1 SPD anlamına gelir. Katodik korumalı veya izolasyon flanşlı doğalgaz hatlarında ise doğrudan bağlantı korozyon korumasını bozacağından, ayırıcı eklatör (isolating spark gap) kullanılır. Eklatör normal işletmede hattı yalıtır, yıldırım anında ateşleyerek geçici eşpotansiyel bağlantı sağlar.

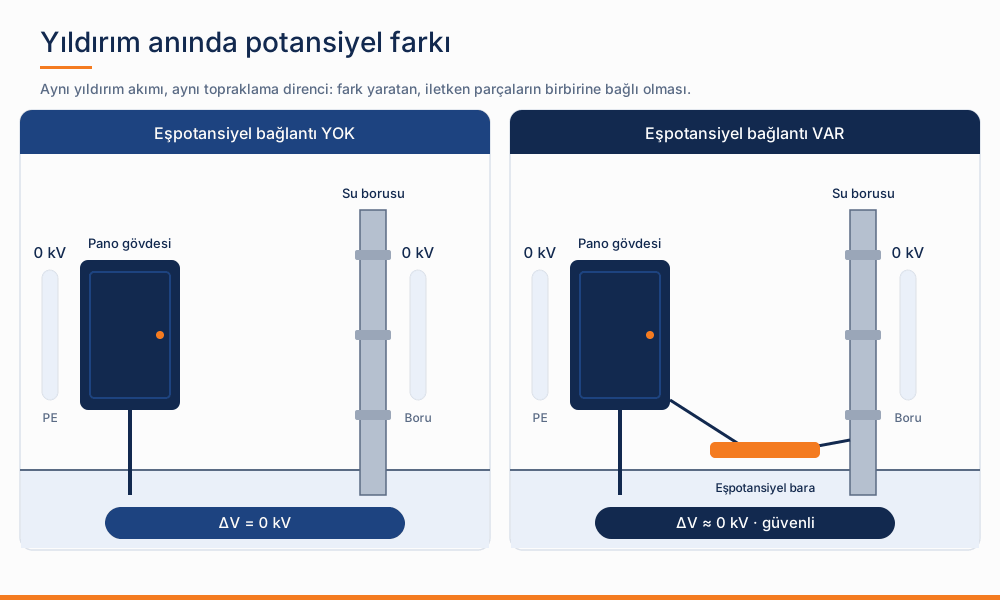

Aşağıdaki animasyon, aynı yıldırım olayının eşpotansiyel bağlantısı olmayan ve olan iki tesiste nasıl farklı sonuçlandığını gösteriyor.

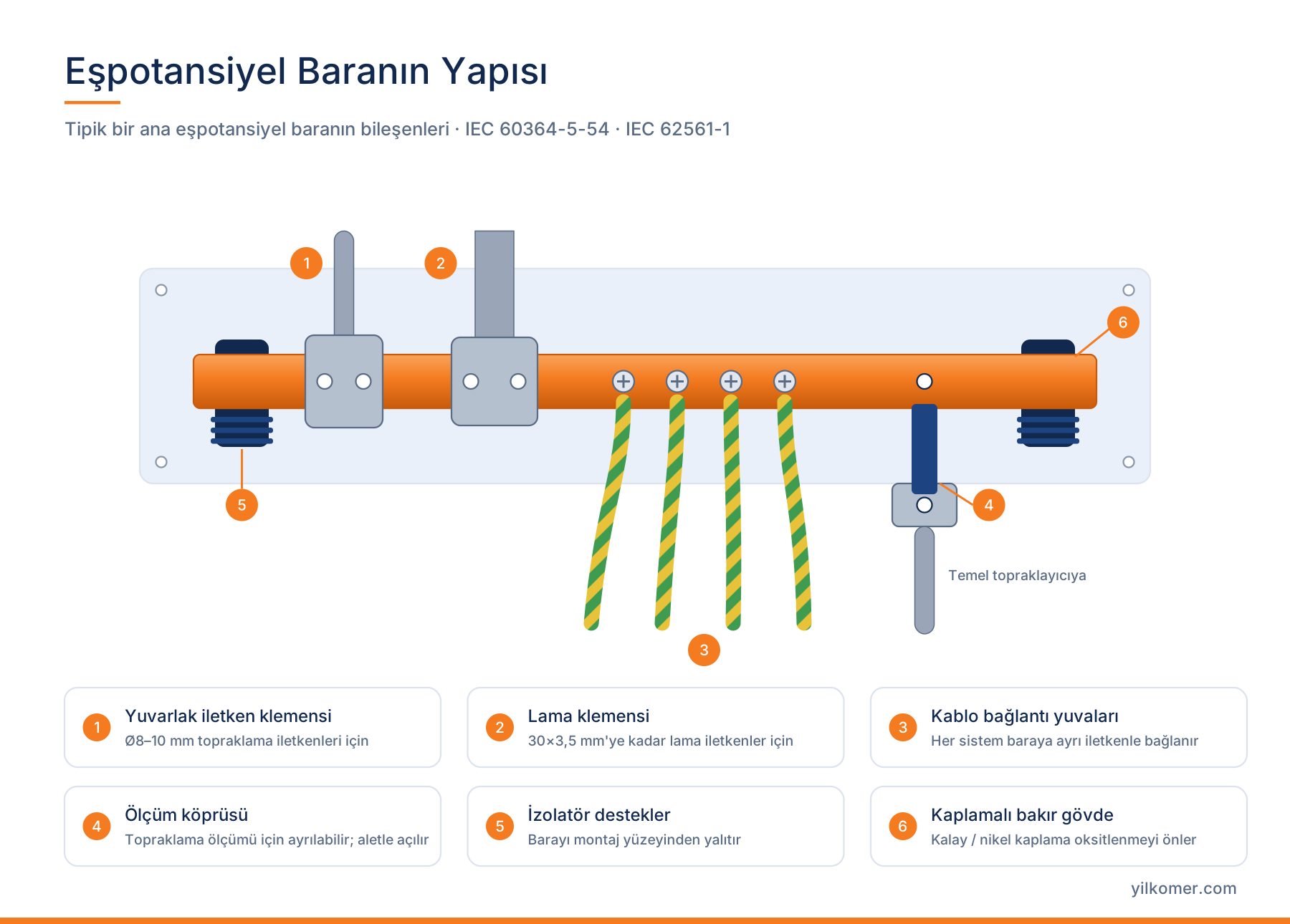

Eşpotansiyel Baranın Yapısı
Bir eşpotansiyel bara, basit bir bakır çubuktan fazlasıdır. Bara gövdesi genellikle elektrolitik bakır, kalay veya nikel kaplı bakır ya da pirinçten üretilir; kaplama, nemli bodrum ve tesisat odalarında oksitlenmeye karşı bağlantı noktalarının direncini korur. Gövde, duvar veya pano montaj plakasına izolatör destekler üzerinden sabitlenir. Bu izolasyon, ölçüm sırasında baranın montaj yüzeyinden bağımsız kalmasını sağlar.
Bağlantı noktaları farklı iletken tiplerine göre ayrılır. Topraklayıcıdan gelen 8 ile 10 mm çaplı yuvarlak iletkenler ve 30×3,5 mm gibi lama iletkenler için ayrı klemensler, çok telli bakır kablolar için ise vidalı bağlantı yuvaları bulunur. Yıldırım akımı taşıyacak bağlantı elemanlarının IEC 62561-1’e göre darbe akımıyla test edilmiş olması gerekir; standart bir pano klemensi bu akımda mekanik ve termik olarak dayanamayabilir.
Gözden kaçan ama önemli bir parça da ölçüm köprüsüdür. IEC 60364-5-54, topraklama iletkeninin ana topraklama terminalinden ayrılabilmesini ve bu ayırmanın ancak bir aletle yapılabilmesini ister. Bu sayede topraklama direnci, binanın diğer iletken sistemlerinden bağımsız olarak ölçülebilir; aletle sökülme şartı ise bağlantının yanlışlıkla açık bırakılmasını önler.

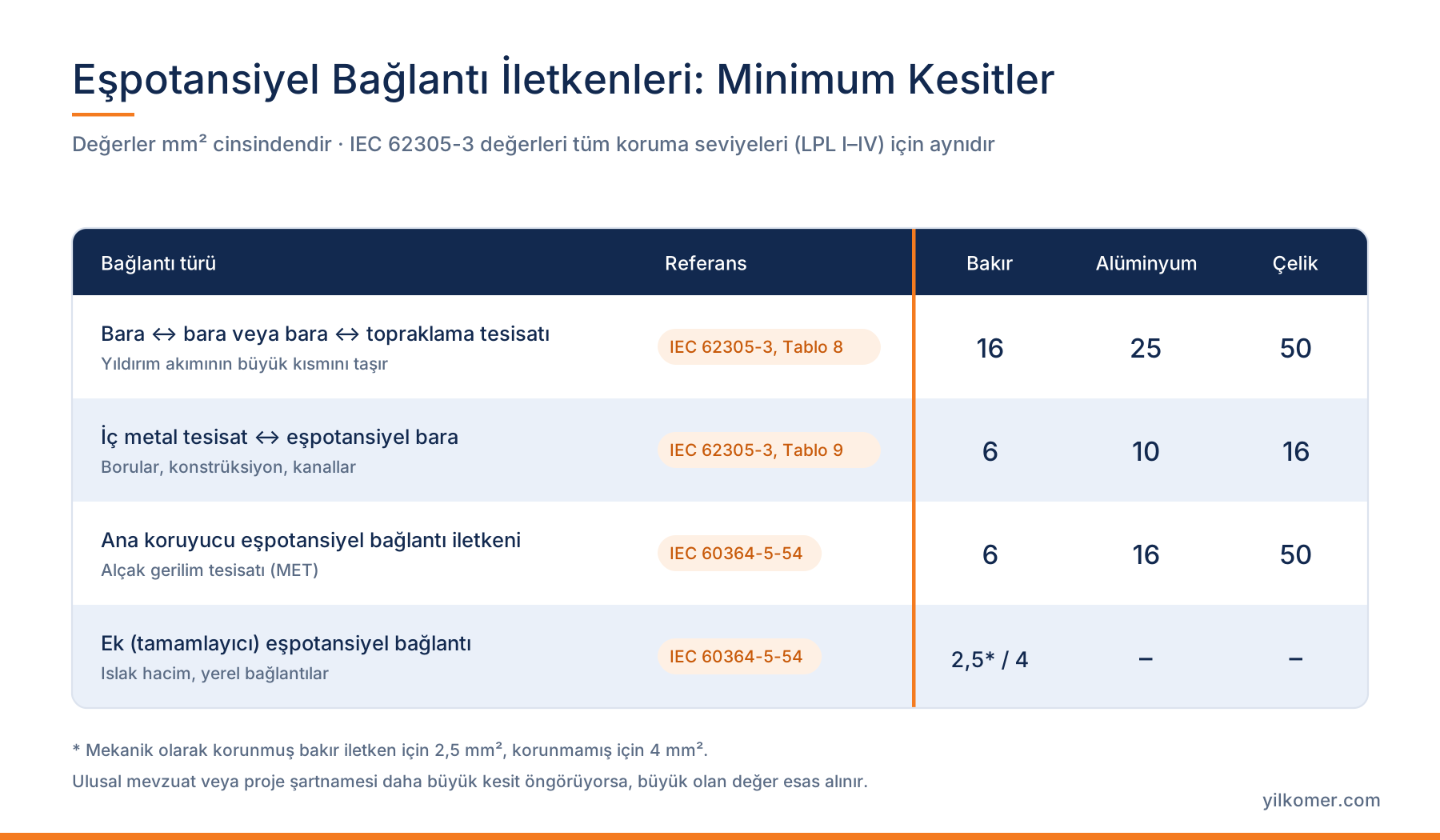

İletken Kesitleri: Standart Ne Diyor?
Baraya bağlanan iletkenlerin kesiti, iletkenin hangi akımı taşıyacağına göre belirlenir. IEC 62305-3, iki baranın birbirine ya da baranın topraklama tesisatına bağlantısında yıldırım akımının önemli bir kısmının akacağını varsayar ve bu bağlantılar için daha büyük kesitler öngörür. İç metal tesisatın baraya bağlantısında ise akımın yalnızca küçük bir kısmı beklenir. Alçak gerilim tesisatı açısından IEC 60364-5-54 ana ve ek eşpotansiyel bağlantı iletkenleri için ayrı alt sınırlar tanımlar. Bu değerlerin yıldırımdan korunma seviyesinden (LPL I–IV) bağımsız olduğunu da not etmek gerekir.
Ulusal mevzuat ya da proje şartnamesi daha büyük bir kesit öngörüyorsa, her zaman büyük olan değer esas alınır.
Nerelerde Kullanılır?
Konut ve ticari binalar. Her binada en az bir ana eşpotansiyel bara bulunmalıdır. İdeal konumu, enerji, su ve doğalgaz hatlarının binaya girdiği noktaya mümkün olduğunca yakın, genellikle bodrum katta ana dağıtım panosunun yanıdır. Islak hacimlerde ve yüzme havuzlarında IEC 60364-7-701 ve 7-702 kapsamında ek (yerel) eşpotansiyel bağlantı da gündeme gelir.
Endüstriyel tesisler. Büyük üretim alanlarında tek bir bara yetmez. Bina çevresinde veya her katta halka şeklinde bir eşpotansiyel iletken kurulur; makine gövdeleri, kablo tavaları ve çelik konstrüksiyon en yakın noktadan bu halkaya bağlanır. Yıldırım koruması olan yapılarda IEC 62305-3 bu iç halkaların belirli aralıklarla dış topraklama sistemine bağlanmasını ister.
Veri merkezleri. Hassas elektronik ekipman, yalnızca güvenlik değil işlevsellik açısından da düşük empedanslı bir referans düzlemi ister. IEC 62305-4 ve ANSI/TIA-607 yaklaşımında ana bara, kat baraları ve yükseltilmiş döşeme altındaki bakır ızgara (mesh bonding network) birlikte bir sistem oluşturur. Kabinler bu ağa kısa iletkenlerle bağlanır.
Hastaneler. Yoğun bakım ve ameliyathane gibi Grup 2 tıbbi mahallerde, IEC 60364-7-710 her mahal için hasta yatağına yakın bir yerel eşpotansiyel bara ister. Bu mahallerde koruma iletkeni klemensleri ile bara arasındaki direnç, bağlantılar dahil 0,2 Ω’u geçmemelidir; çünkü vücuda doğrudan temas eden cihazlarda çok küçük kaçak akımlar bile risk oluşturur.
Güneş enerji santralleri ve rüzgar türbinleri. Panel konstrüksiyonları, inverter gövdeleri ve kablo kanalları geniş bir alana yayıldığından, eşpotansiyel bağlantı hem yıldırımdan korunmanın hem de DC tarafındaki aşırı gerilim koruma cihazlarının etkinliğinin ön koşuludur. Rüzgar türbinlerinde IEC 61400-24, kule tabanındaki bara ile nasel ve kanat yıldırım iletim yolunun bütünleşik ele alınmasını öngörür.
Telekom baz istasyonları ve Ex ortamları. Baz istasyonlarında anten kablolarının zırhları, kuleden inişte ve kabine girişte baraya bağlanır. Petrokimya tesisleri gibi patlayıcı ortamlarda ise IEC 60079-14, kıvılcım kaynağı oluşturabilecek potansiyel farklarını önlemek için eşpotansiyel bağlantıyı temel önlem olarak tanımlar.
Uygulamada Sık Yapılan Hatalar
En yaygın hata, baranın yanlış konumlandırılmasıdır. Bağlantı iletkenleri uzadıkça endüktansları artar; düz bir iletken metre başına yaklaşık 1 µH endüktans ekler. Yıldırım akımında 10 kA/µs’lik bir değişim hızı, her metre iletkende yaklaşık 10 kV gerilim düşümü demektir. Bu nedenle bara bina girişine yakın konumlandırılmalı ve iletkenler kısa, düz ve keskin dönüşsüz çekilmelidir. Aynı mantık SPD bağlantıları için de geçerlidir: parafudr ile bara arasındaki uzun bir kablo, cihazın sağladığı koruma seviyesini pratikte geçersiz kılabilir.
İkinci sık hata, iletkenlerin seri (zincirleme) bağlanmasıdır. Su borusundan ısıtma borusuna, oradan baraya giden bir iletken, ara bağlantı söküldüğünde ikinci sistemi koruma dışı bırakır. Her sistem baraya ayrı bir iletkenle bağlanmalıdır. Bakır ile alüminyum gibi farklı metallerin doğrudan temas ettirilmesi galvanik korozyona yol açar; bu geçişlerde uygun bimetal bağlantı elemanları kullanılmalıdır. Son olarak, etiketlenmemiş iletkenler ve hiç yapılmayan süreklilik ölçümleri, ilk gün doğru kurulmuş bir sistemi yıllar içinde güvenilmez hale getirir. IEC 60364-6 kapsamındaki süreklilik testi, periyodik kontrollerin vazgeçilmez bir parçası olmalıdır.
Sık Sorulan Sorular
Eşpotansiyel bara ile topraklama barası aynı şey mi?
Pratikte çoğu binada aynı bara her iki işlevi görür ve ana topraklama terminali olarak adlandırılır. Ancak kavramsal olarak topraklama, sistemi toprağa bağlamayı; eşpotansiyel bağlantı ise iletken parçaları birbirine bağlamayı ifade eder. Topraklama direnci yüksek olsa bile iyi bir eşpotansiyel bağlantı bina içinde güvenliği büyük ölçüde sağlar.
Doğalgaz borusu baraya doğrudan bağlanabilir mi?
İzolasyon flanşı veya katodik koruma yoksa evet. Varsa, bağlantı ayırıcı eklatör üzerinden yapılmalıdır. Uygulama öncesinde gaz dağıtım şirketinin teknik şartnamesi mutlaka kontrol edilmelidir.
Eşpotansiyel bara SPD’nin yerini tutar mı?
Hayır, ikisi birbirini tamamlar. Bara metal parçaları doğrudan dengeler; enerji ve data hatlarındaki aktif iletkenler ise ancak bir SPD üzerinden eşpotansiyel sisteme dahil edilebilir.
Eşpotansiyel bara, bir tesisin yıldırım ve arıza anlarındaki davranışını belirleyen sessiz bir referans noktasıdır. Doğru konumlandırılmış, doğru kesitlerle beslenmiş, SPD ve ayırıcı eklatörlerle tamamlanmış bir eşpotansiyel sistem; insan güvenliğini korur, hassas ekipmanı yaşatır ve yıldırımdan korunma sisteminin kâğıt üzerindeki performansını sahaya taşır.
