IEC 62305 Nedir? Yıldırımdan Korunma Standardının Dört Bölümü ve Uygulama Esasları

IEC 62305, Uluslararası Elektroteknik Komisyonu (IEC) tarafından yayımlanan ve yapıların, içindeki insanların, tesisatların ve elektronik sistemlerin yıldırımdan korunmasını bütüncül biçimde ele alan dört bölümlük standart serisidir. Avrupa’da EN 62305, Türkiye’de ise TS EN 62305 olarak uyumlaştırılmıştır ve ülkemizde yıldırımdan korunma tasarımının teknik referansıdır.

Standardın en önemli özelliği, korumayı “çatıya yakalama ucu koymak” olarak değil; risk analizi → dış koruma → iç koruma (aşırı gerilim) → topraklama ve eş potansiyel bağlantı → bakım zinciri olarak tanımlamasıdır. Bu yazıda serinin yapısını, temel kavramlarını ve sahada nasıl uygulandığını özetliyoruz.

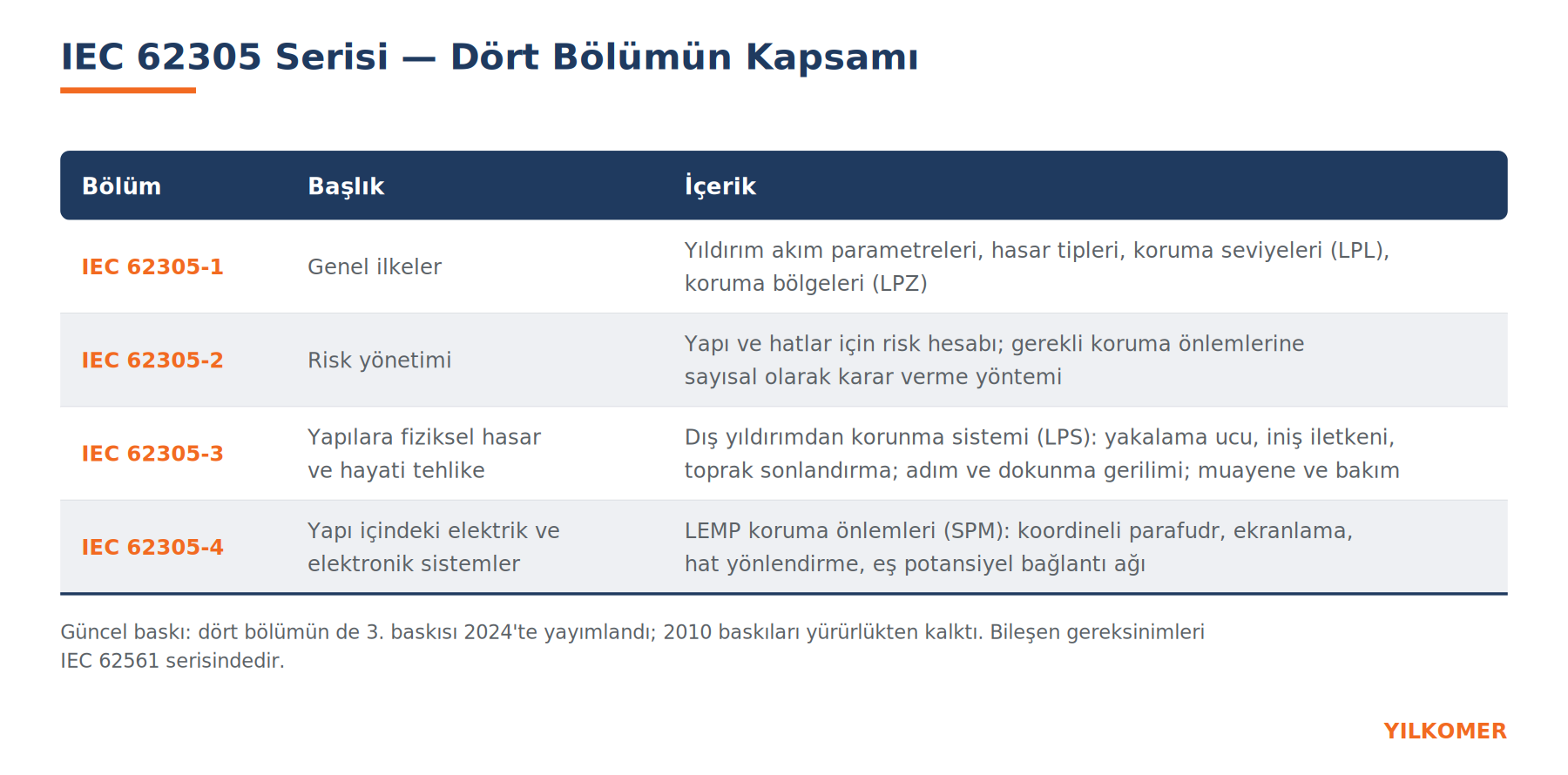

1. IEC 62305 serisinin yapısı

Seri ilk olarak 2006’da yayımlanmış, 2010’da ikinci baskısı çıkmıştır. 2024 yılında dört bölümün de üçüncü baskısı yayımlanarak 2010 baskıları yürürlükten kaldırılmıştır. Yazının sonunda 2024 değişikliklerine ayrı bir bölüm ayırdık.

Bileşen düzeyindeki gereksinimler ise IEC 62561 serisinde (bağlantı elemanları, iletken ve elektrotlar, ayırma açıklıkları, topraklama iyileştirme malzemeleri vb.) tanımlanır; IEC 62305 sistem tasarımını, IEC 62561 ise kullanılacak malzemenin kalite ölçütlerini verir.

2. IEC 62305-1: Temel kavramlar

Hasar kaynakları ve hasar tipleri

Standart, yıldırımın yapıya etkisini dört kaynak üzerinden sınıflandırır:

• S1 — Yapıya doğrudan düşen yıldırım
• S2 — Yapı yakınına düşen yıldırım (endüktif/kapasitif kuplaj)
• S3 — Yapıya bağlı hatta (enerji, haberleşme) doğrudan düşen yıldırım
• S4 — Hat yakınına düşen yıldırım

Bunların yol açtığı hasar tipleri: D1 canlıya elektrik şoku, D2 fiziksel hasar (yangın, patlama, mekanik), D3 elektrik/elektronik sistem arızası. Ortaya çıkan kayıp tipleri ise L1 insan hayatı kaybı, L2 kamu hizmeti kaybı, L3 kültürel miras kaybı, L4 ekonomik kayıptır.

Koruma seviyeleri (LPL I–IV) ve yıldırım akım parametreleri

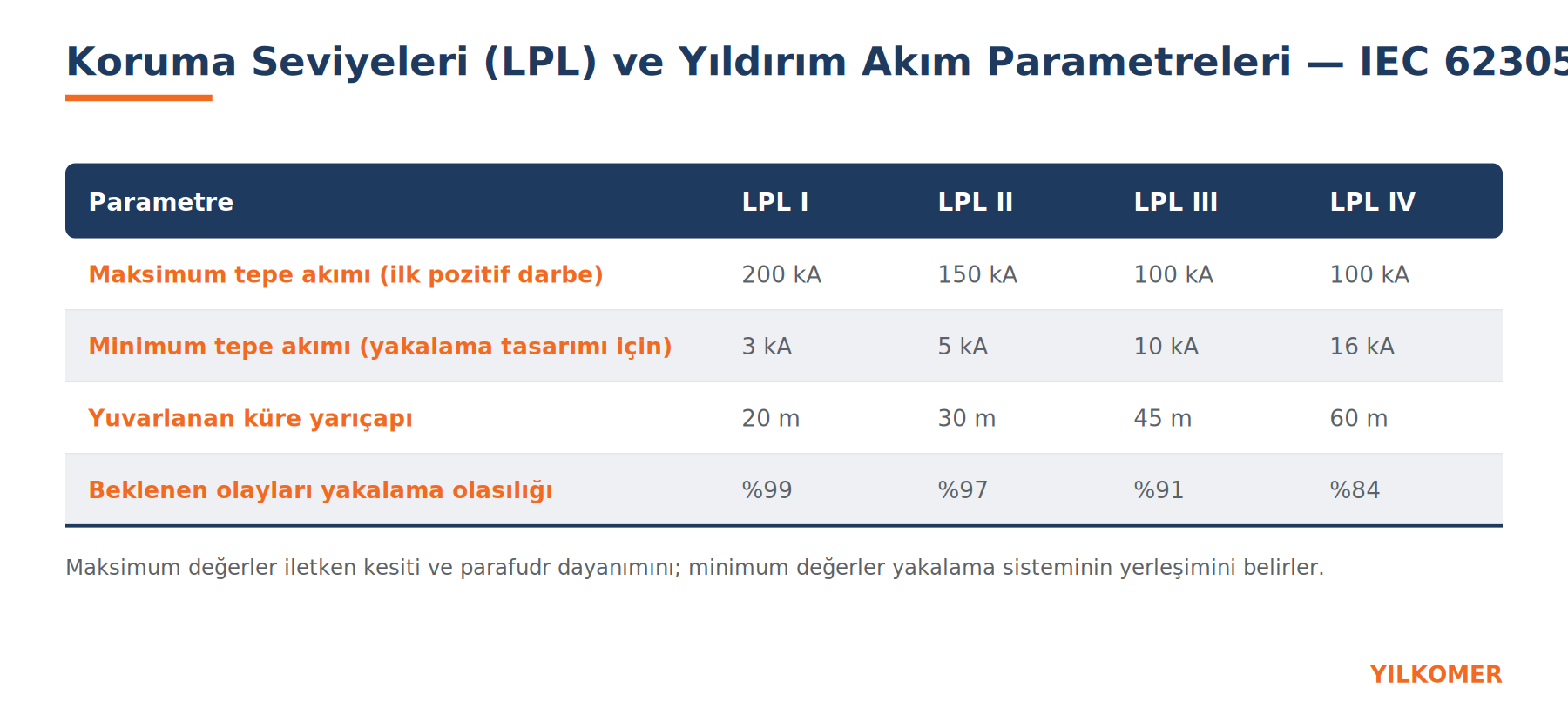

Standart, tasarımın dayanacağı yıldırım akım parametrelerini dört koruma seviyesi (Lightning Protection Level) için tanımlar. LPL I en ağır, LPL IV en hafif senaryodur:

Maksimum değerler iletken kesitlerini ve parafudr dayanımını, minimum değerler ise yakalama sisteminin yerleşimini (yuvarlanan küre yarıçapı) belirler: düşük akımlı yıldırımların lider adım uzunluğu kısadır, bu yüzden daha küçük küre yarıçapı, yani daha sık yakalama ucu gerekir.

Yıldırımdan korunma bölgeleri (LPZ)

Yapı, elektromanyetik ortamın şiddetine göre bölgelere ayrılır:

• LPZ 0A — Doğrudan yıldırım darbesine ve tam elektromanyetik alana açık dış alan
• LPZ 0B — Yakalama sistemiyle doğrudan darbeden korunmuş, ancak tam alana açık dış alan
• LPZ 1 — Yapı içi; darbe akımı parafudr ve iniş iletkenleriyle sınırlandırılmış
• LPZ 2, 3… — İç ekranlama ve ek parafudr kademeleriyle alanın ve aşırı gerilimin daha da azaltıldığı bölgeler

Her bölge geçişinde, geçen tüm iletken hatlara eş potansiyel bağlantı (doğrudan veya parafudr üzerinden) yapılması ilkesi, IEC 62305-4’teki koordineli koruma anlayışının temelidir.

3. IEC 62305-2: Risk yönetimi — koruma ihtiyacına karar verme

Standart, hangi yapıya hangi düzeyde koruma gerektiğine keyfi olarak değil, sayısal risk analiziyle karar verir. Yöntem özetle:

1. Tehlikeli olay sayısı (N) hesaplanır: bölgenin yıldırım yoğunluğu × yapının ve bağlı hatların eşdeğer toplama alanı.
2. Her hasar kaynağı için hasar olasılığı (P) ve kayıp miktarı (L) belirlenir; yapı malzemesi, yangın riski, iç sistemler, kişi sayısı ve kalış süresi girdi olarak alınır.
3. Risk bileşenleri toplanarak R1 (insan hayatı), R2 (kamu hizmeti), R3 (kültürel miras) ve R4 (ekonomik) riskleri bulunur.
4. Bulunan risk, standardın tolere edilebilir risk (R_T) değerleriyle karşılaştırılır (ör. insan hayatı için yılda 10⁻⁵ mertebesi).
5. R > R_T ise LPS sınıfı, parafudr, yangın önlemleri, ekranlama gibi önlemler eklenerek hesap tekrarlanır; R ≤ R_T sağlanana kadar iterasyon yapılır. R4 için ayrıca koruma maliyeti – kayıp maliyeti karşılaştırması yapılarak ekonomik gerekçe üretilir.

Bu analizin çıktısı, projenin tamamını belirleyen LPS sınıfı (I–IV) ve gerekli iç koruma önlemleridir. Yapınız için ön değerlendirmeyi IEC 62305-2 Yıldırım Risk Analizi sayfamızdan yapabilirsiniz.

4. IEC 62305-3: Dış yıldırımdan korunma sistemi (LPS)

LPS, üç alt sistemden oluşur ve her biri LPS sınıfına göre boyutlandırılır.

4.1 Yakalama sistemi

Yakalama uçları, iletken çubuklar, gergi telleri ve kafes iletkenlerinden oluşur. Yerleşim üç yöntemle belirlenir:

• Yuvarlanan küre yöntemi her geometri için geçerlidir ve referans yöntemdir: küre yapı üzerinde yuvarlandığında değebildiği her nokta korunmasız kabul edilir, yakalama elemanı oraya yerleştirilir.
• Kafes yöntemi düz çatılar için pratiktir.
• Koruma açısı yöntemi basit yapılar için kullanılır; yakalama ucu yüksekliği arttıkça açı küçülür ve belirli yükseklikten sonra uygulanamaz.

Standart, çatıdaki metal kaplamaların (belirli minimum kalınlıkta) doğal yakalama elemanı olarak kullanılmasına da izin verir.

4.2 İniş iletkenleri

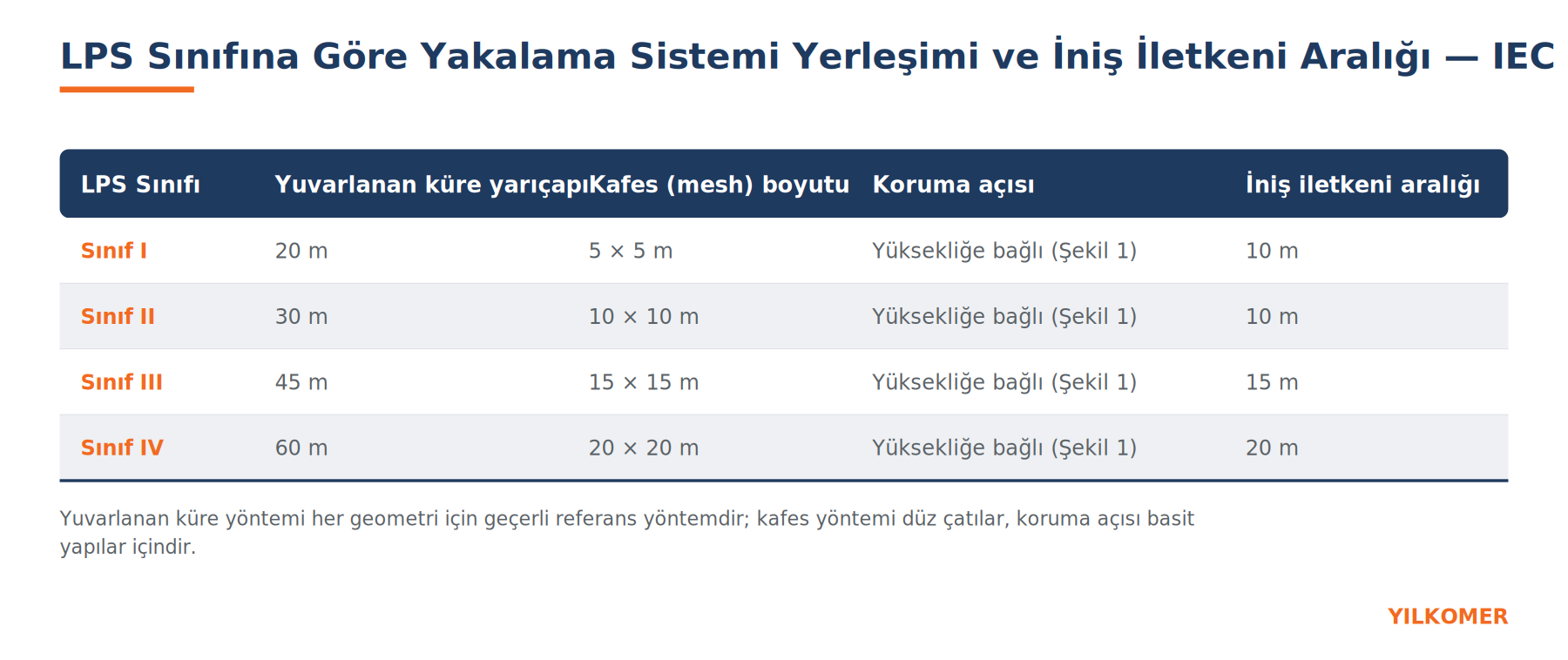

Yıldırım akımını yakalama sisteminden toprağa mümkün olan en kısa ve düz yoldan taşır; akımın birden fazla yola bölünmesi hem iletken ısınmasını hem de yan atlama riskini azaltır. Sınıfa göre tipik iletken aralıkları: 10 m (I ve II), 15 m (III), 20 m (IV). Betonarme yapılarda donatı çeliği ve çelik kolonlar, süreklilik sağlanmak kaydıyla doğal iniş iletkeni olarak kullanılabilir. Her iniş iletkeninde toprak bağlantısı için ölçüm klemensi bulunmalıdır.

4.3 Toprak sonlandırma sistemi

IEC 62305-3, A tipi (yatay/düşey elektrotlar) ve B tipi (ring veya temel topraklayıcısı) düzenlemelerini tanımlar; minimum elektrot uzunluğu LPS sınıfı ve zemin özdirencine bağlıdır, sistem toplam direnci için 10 Ω hedef önerilir. Ayrıntılar için Doğru Topraklama Nasıl Yapılır? yazımıza bakabilirsiniz.

4.4 Ayırma mesafesi (s) ve eş potansiyel bağlantı

Yıldırım akımı iniş iletkeninden geçerken iletken üzerinde çok yüksek potansiyel oluşur. Yakındaki metal tesisat veya elektrik hatlarına yan atlama olmaması için standart bir ayırma mesafesi hesabı verir:

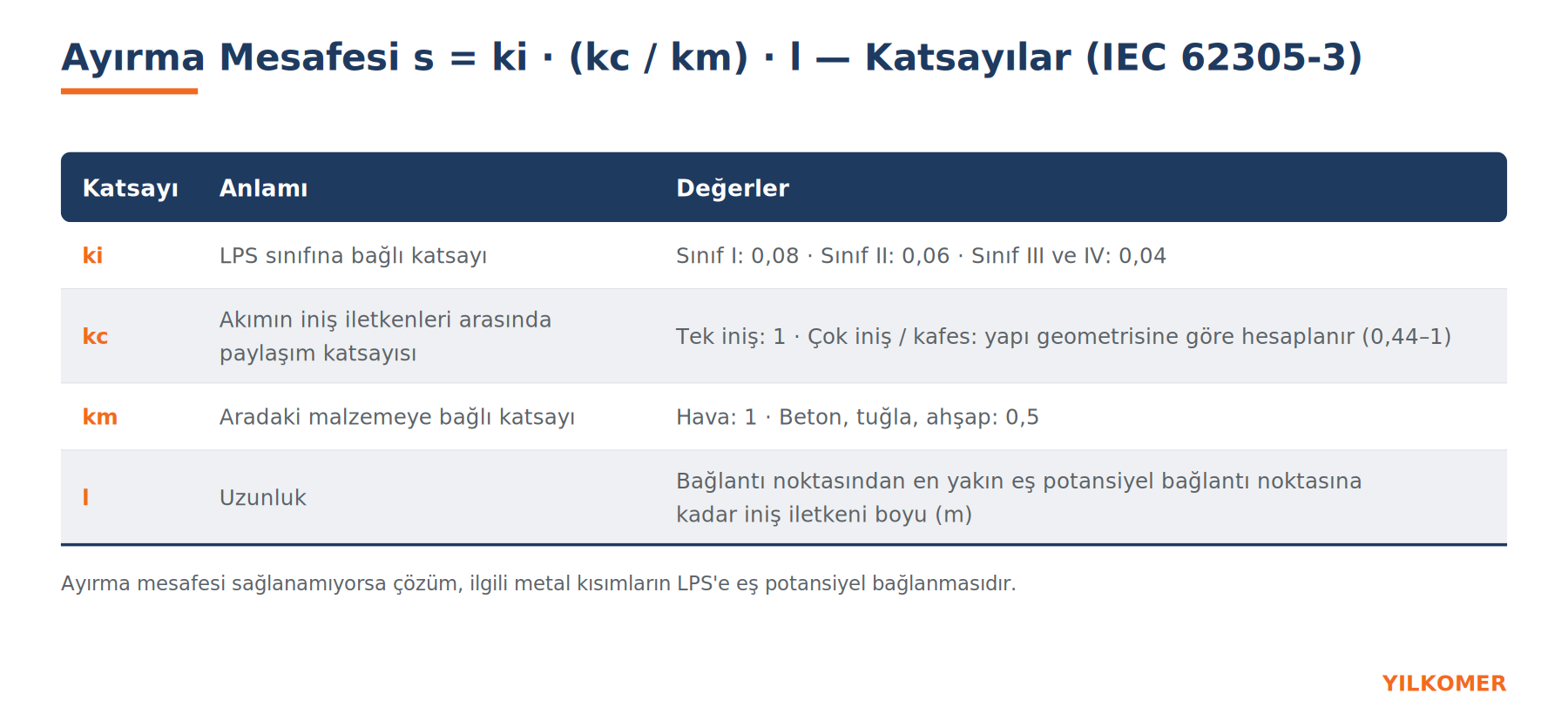

s = kᵢ · (k꜀ / kₘ) · l

• kᵢ: LPS sınıfına bağlı katsayı (I: 0,08; II: 0,06; III–IV: 0,04)
• k꜀: akımın iniş iletkenleri arasında paylaşım katsayısı
• kₘ: aradaki malzemeye bağlı katsayı (hava: 1; beton/tuğla: 0,5)
• l: bağlantı noktasından en yakın eş potansiyel noktasına kadar iniş iletkeni boyu

Ayırma mesafesi sağlanamıyorsa çözüm, ilgili metal kısımların LPS’e eş potansiyel bağlanmasıdır. Yıldırım eş potansiyel bağlantısı, tüm metalik tesisatları, dış iletken kısımları ve enerji/haberleşme hatlarını (parafudr üzerinden) ortak bir baraya bağlayarak yapı içinde tehlikeli potansiyel farklarını ortadan kaldırır.

4.5 Adım ve dokunma gerilimi

İniş iletkenlerinin yakınında, halka açık alanlarda dokunma gerilimi; toprak elektrotlarının çevresinde adım gerilimi tehlikesi vardır. Standart, iletken yalıtımı, uyarı levhası, zemin yalıtımı (ör. ≥ 5 cm asfalt veya ≥ 15 cm çakıl) ya da eş potansiyel ağ gibi önlemleri tanımlar.

4.6 Muayene ve bakım

LPS’in tasarım aşamasında, montaj sırasında (gömülecek kısımlar kapanmadan önce) ve tamamlandığında muayenesi; ardından periyodik görsel ve elektriksel kontrolü zorunludur. Kontrol aralığı LPS sınıfına ve ortam koşullarına göre belirlenir; patlayıcı ortamlar ve korozif atmosferlerde sıklaştırılır. Her yıldırım düşmesi veya yapı değişikliği sonrası ek kontrol gerekir.

5. IEC 62305-4: İç sistemlerin korunması (LEMP koruma önlemleri)

Dış LPS, binayı yangından ve mekanik hasardan korur; ancak elektronik sistemleri yıldırım elektromanyetik darbesinden (LEMP) korumaz. IEC 62305-4 bunun için dört temel önlem grubu tanımlar:

1. Topraklama ve eş potansiyel bağlantı ağı — Yapı içinde düşük empedanslı, kafes yapılı bir eş potansiyel ağ (bonding network) oluşturulması.
2. Manyetik ekranlama — Yapının veya odanın metal kabuğu, donatı ağı ve kablo tavaları ile alan zayıflatma; kabloların ekranlı ve her iki uçtan topraklı döşenmesi.
3. Hat yönlendirme — Enerji ve sinyal kablolarının küçük çevrim alanı oluşturacak şekilde birlikte döşenmesi.
4. Koordineli parafudr (SPD) sistemi — LPZ sınırlarında kademeli koruma:
   • Tip 1 (LPZ 0 → 1): Doğrudan yıldırım akımına dayanan, 10/350 µs darbe testli parafudrlar; ana dağıtım panosu.
   • Tip 2 (LPZ 1 → 2): 8/20 µs testli, alt dağıtım panoları.
   • Tip 3 (LPZ 2 → 3): Hassas cihaz yakınında son kademe. Kademeler arasında enerji koordinasyonu (yeterli hat uzunluğu veya dekuplaj elemanı) sağlanmalı, parafudr koruma seviyesi (Uₚ) korunan cihazın darbe dayanımının (U_w) altında olmalıdır.

Parafudr seçimi için tesisinize uygun tipi Parafudr Seçim Aracı ile belirleyebilirsiniz.

6. 2024 üçüncü baskısında neler değişti?

Dört bölümün 2024 baskıları, 2010 baskılarını yürürlükten kaldırmıştır. Öne çıkan değişiklikler:

• IEC 62305-2:2024 — Birleşik risk: İnsan hayatı kaybı ile yangın kaynaklı kayıp tek bir risk altında birleştirildi; iç sistemlerin kullanılabilirliğini etkileyen hasar sıklığı kavramı eklendi.
• Yer çarpma noktası yoğunluğu (N_SG): Tehlikeli olay sayısı hesabında yıldırım yoğunluğu N_G yerine, bir yıldırımın birden fazla noktaya çarpabildiğini dikkate alan N_SG kullanılıyor.
• Fırtına erken uyarı sistemleri (TWS): IEC 62793 uyumlu bir erken uyarı sistemiyle devreye alınan geçici önleyici tedbirler, bazı risk bileşenlerini azaltan bir koruma önlemi olarak standarda girdi. Açık alandaki insanların doğrudan darbe riski de ilk kez hesaba dahil edildi. Bu, Yıldırım Erken Uyarı Sistemi uygulamalarının artık risk analizinde sayısal karşılığının olması demektir.
• IEC 62305-3:2024: Yakalama elemanı olarak kullanılan metal levha ve boruların sıcak nokta (delinme) oluşmaması için minimum kalınlıkları güncellendi; malzeme ve boyut tabloları ile izolasyonlu iniş iletkeni hükümleri gözden geçirildi.
• IEC 62305-4:2024: SPM tasarım, montaj, muayene ve test gereksinimleri teknik revizyondan geçti.

Projelerde hangi baskının esas alınacağı sözleşme ve yönetmelik atıflarına bağlıdır; ancak yeni tasarımlarda 2024 baskısının referans alınmasını öneriyoruz.

7. Türkiye’de uygulama: TS EN 62305 ve mevzuat

Türkiye’de yıldırımdan korunma, Elektrik Tesislerinde Topraklamalar Yönetmeliği, Binaların Yangından Korunması Hakkında Yönetmelik ve Elektrik İç Tesisleri Yönetmeliği’ndeki atıflarla TS EN 62305 serisine dayanır. Kamu ihalelerinde ve sigorta değerlendirmelerinde risk analizi raporu, LPS sınıfı belirlemesi ve periyodik ölçüm raporları giderek daha sık istenmektedir. Standardın Türkçe uyumlaştırılmış metinleri için Yıldırımdan Korunma Standardı ve Yönetmelikler sayfalarımıza bakabilirsiniz.

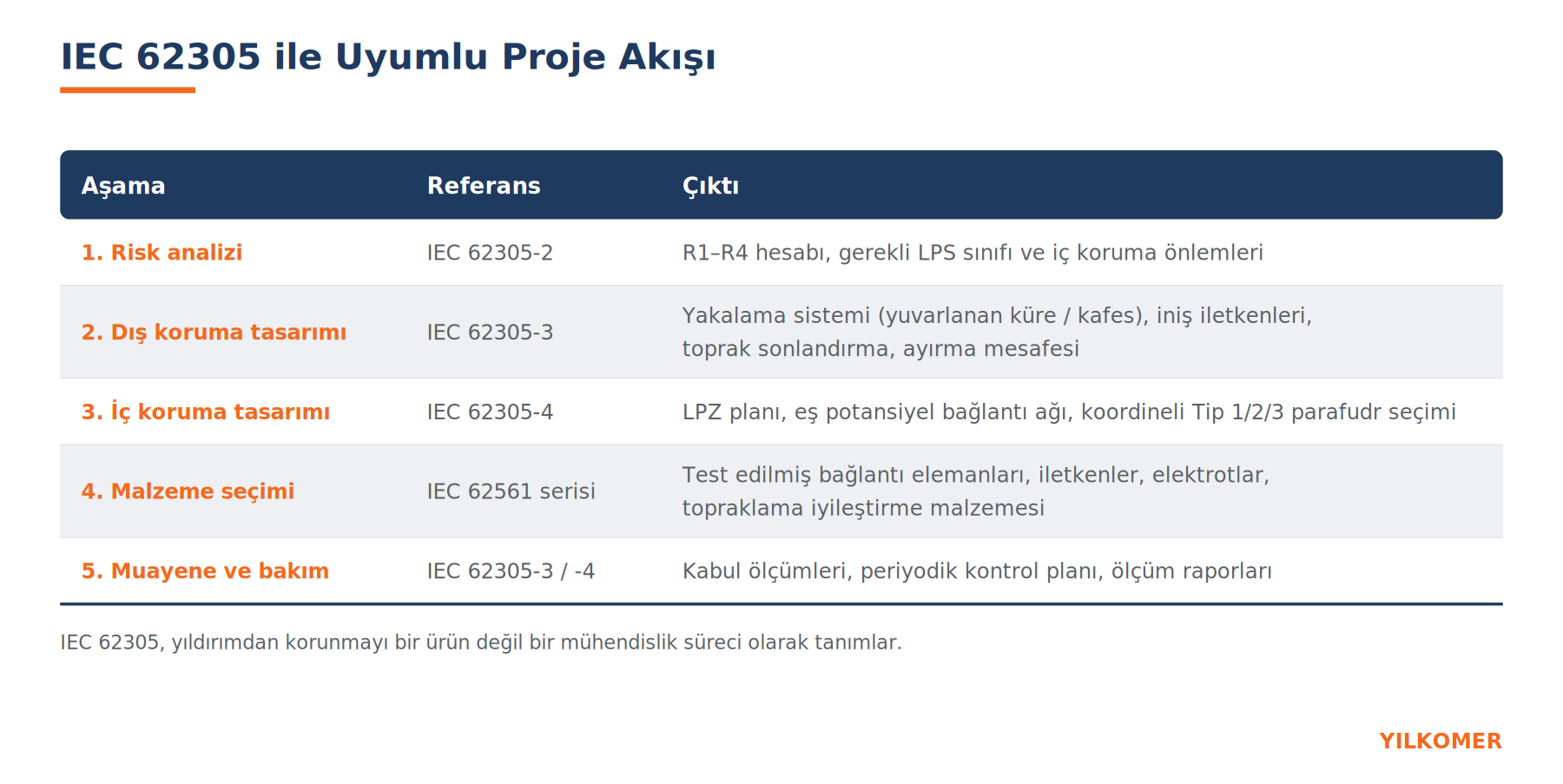

8. Özet: IEC 62305 ile uyumlu bir proje nasıl ilerler?

IEC 62305, yıldırımdan korunmayı bir ürün değil bir mühendislik süreci olarak tanımlar. Yılkomer olarak risk analizinden tasarıma, uygulamadan periyodik ölçüm ve raporlamaya kadar bu sürecin tamamını TS EN / IEC 62305 kapsamında yürütüyoruz. Projeniz için ücretsiz ön değerlendirme talep edebilirsiniz.
