Doğru Topraklama Nasıl Yapılır?

Topraklama, bir tesisin yıldırımdan korunma, aşırı gerilim ve elektriksel güvenlik zincirinin son halkasıdır. Yakalama ucu, iniş iletkeni ve parafudr ne kadar doğru seçilmiş olsun, yıldırım ve hata akımlarını toprağa güvenle aktaramayan bir sistem koruma sağlamaz. Bu yazıda topraklama tesisatının nasıl tasarlanacağını, boyutlandırılacağını, uygulanacağını ve doğrulanacağını uluslararası standartlar (TS EN / IEC 62305-3, IEC 60364-5-54, IEC 62561-2 ve -7, IEEE Std 80 ve 81) çerçevesinde ele alıyoruz.

1. Topraklama sisteminin görevi ve tasarım hedefleri

IEC 62305-3’e göre toprak sonlandırma sisteminin (earth-termination system) iki temel işlevi vardır:

1. Yıldırım akımını toprağa dağıtmak — akımı, yapı içinde tehlikeli potansiyel farkları oluşturmadan mümkün olan en düşük empedansla toprağa aktarmak.
2. Eş potansiyel düzlem oluşturmak — özellikle yapı çevresinde adım ve dokunma gerilimlerini sınırlamak.

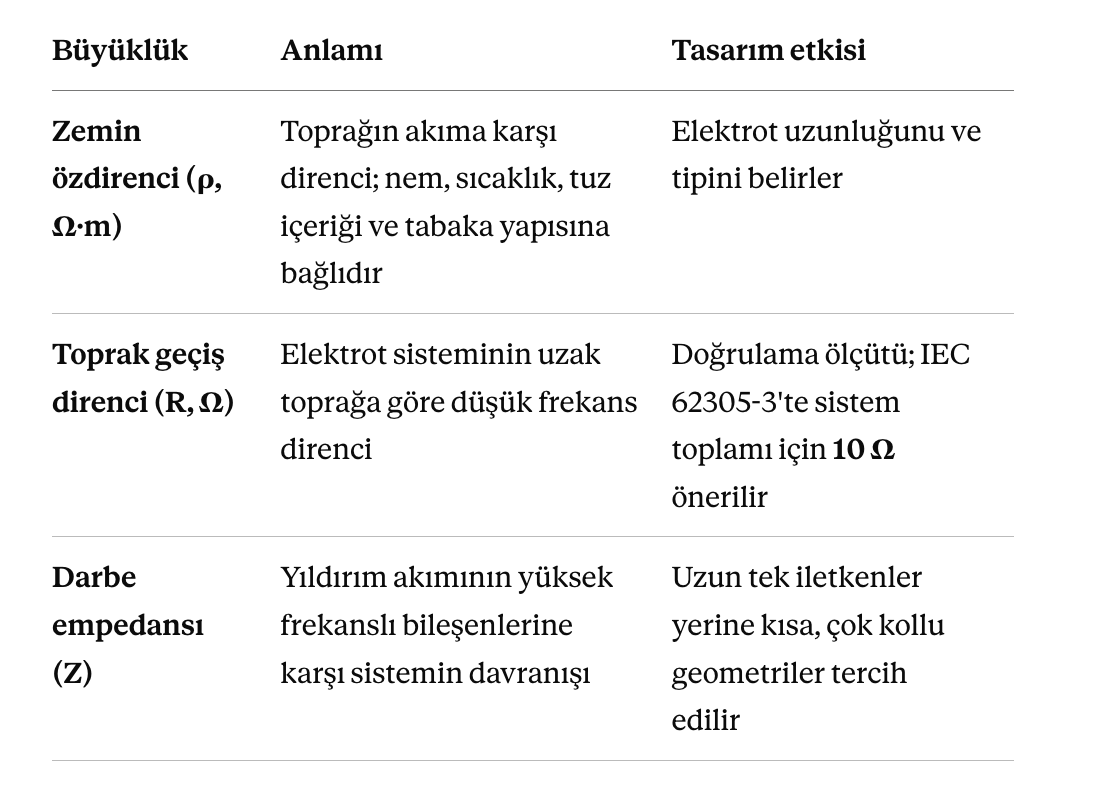

Bu nedenle tasarımda üç büyüklük birlikte değerlendirilir:

IEC 62305-3, tek bir elektrotun direncinden ziyade sistemin toplam direncini esas alır; 10 Ω değeri patlayıcı ortamlar dışında zorunlu değil, önerilen hedeftir. Türkiye’de Elektrik Tesislerinde Topraklamalar Yönetmeliği de tesis tipine göre benzer sınır değerler tanımlar. Uygulamada ise hassas elektronik yükün yoğun olduğu veri merkezi, haberleşme ve endüstriyel otomasyon tesislerinde 1–5 Ω hedeflenir.

---

2. Adım 1 — Zemin özdirenci ölçümü (Wenner yöntemi)

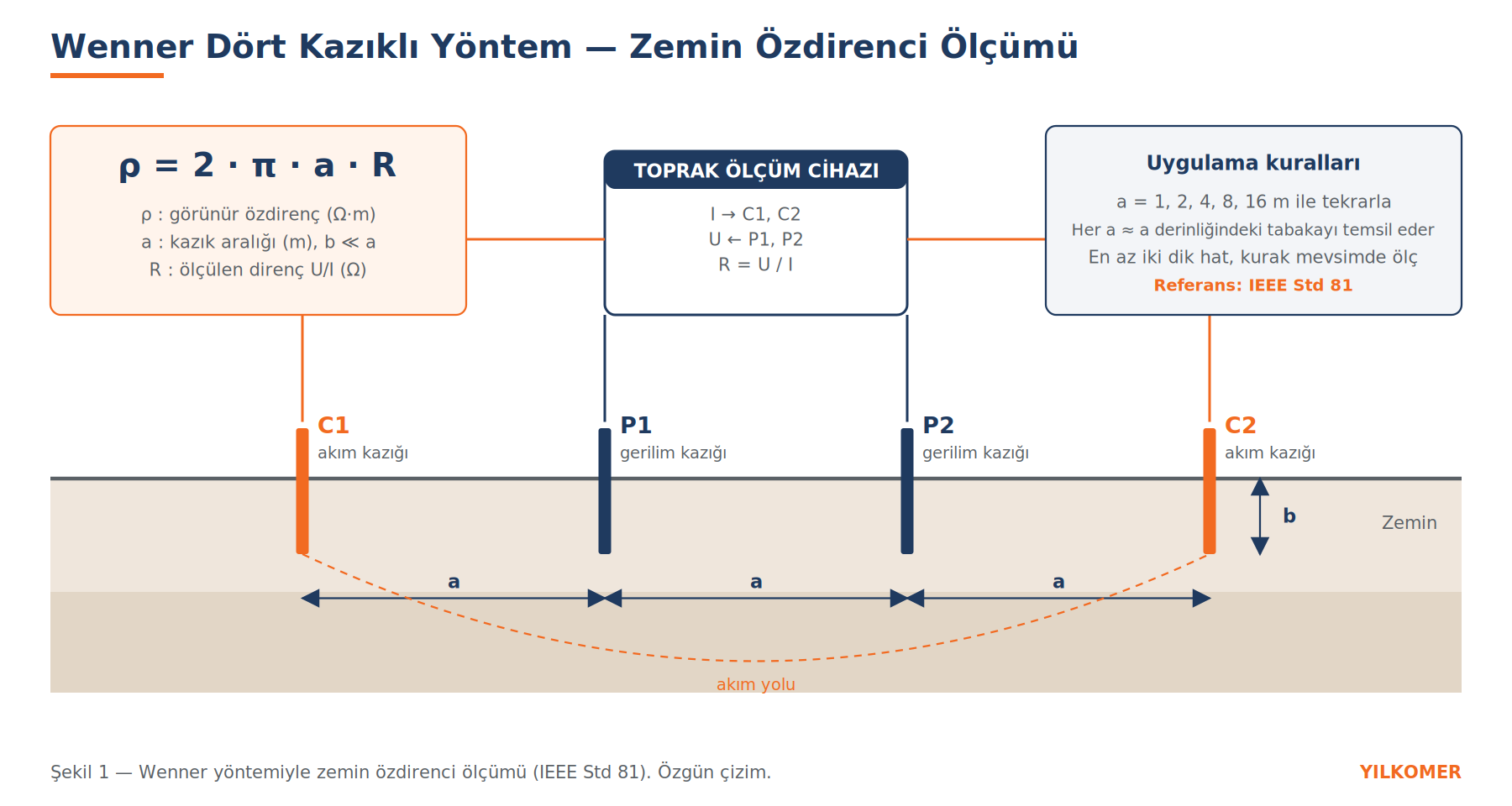

Topraklama tasarımı zemin etüdü ile başlar, elektrot sayısına karar verilerek değil. En yaygın yöntem IEEE Std 81’de tanımlanan Wenner dört kazıklı yöntemidir:

• Dört kazık, eşit a aralığıyla düz bir hat üzerine b derinliğinde çakılır.
• Dış iki kazıktan akım verilir, iç iki kazık arasındaki gerilim ölçülür; R = U/I bulunur.
• b ≪ a olduğunda görünür özdirenç: ρ = 2 · π · a · R
• Ölçüm, a = 1, 2, 4, 8, 16 m gibi artan aralıklarla tekrarlanır; her aralık yaklaşık a derinliğindeki tabakayı temsil eder. Böylece çok katmanlı zemin modeli elde edilir.
• Ölçümler birbirine dik en az iki hat üzerinde ve mümkünse kurak mevsimde (en olumsuz koşul) yapılmalıdır.

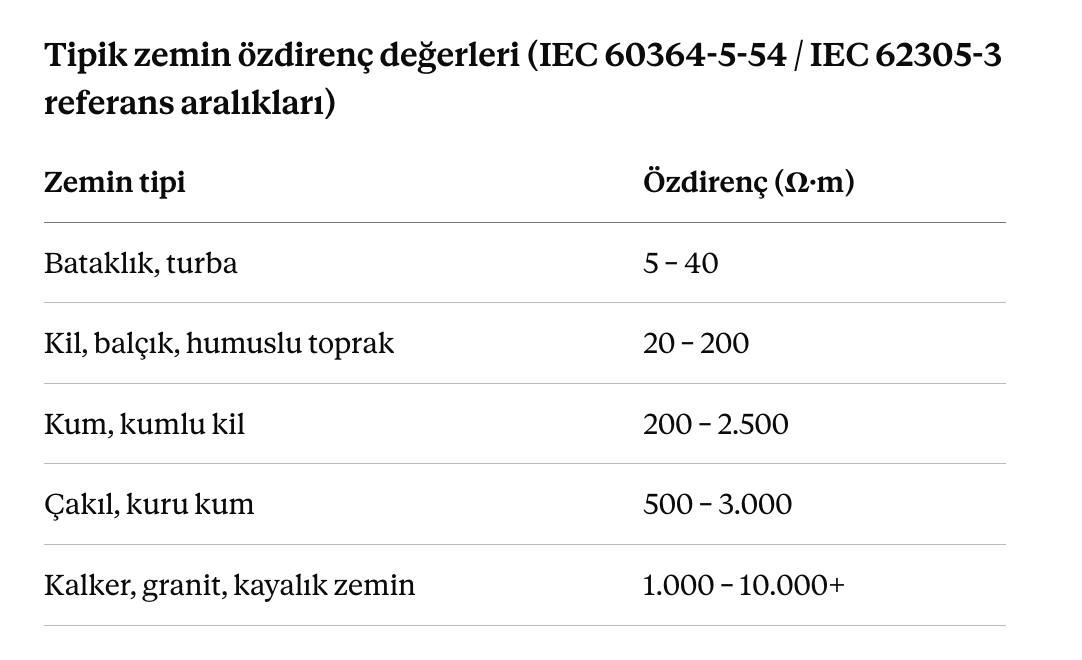

Tipik zemin özdirenç değerleri (IEC 60364-5-54 / IEC 62305-3 referans aralıkları)

Bu tablodaki değerler ön değerlendirme içindir; proje boyutlandırması mutlaka saha ölçümüne dayandırılmalıdır. Aynı parselde mevsime göre 2–3 kat fark görülmesi olağandır.

---

3. Adım 2 — Elektrot düzenlemesinin seçimi: A tipi mi, B tipi mi?

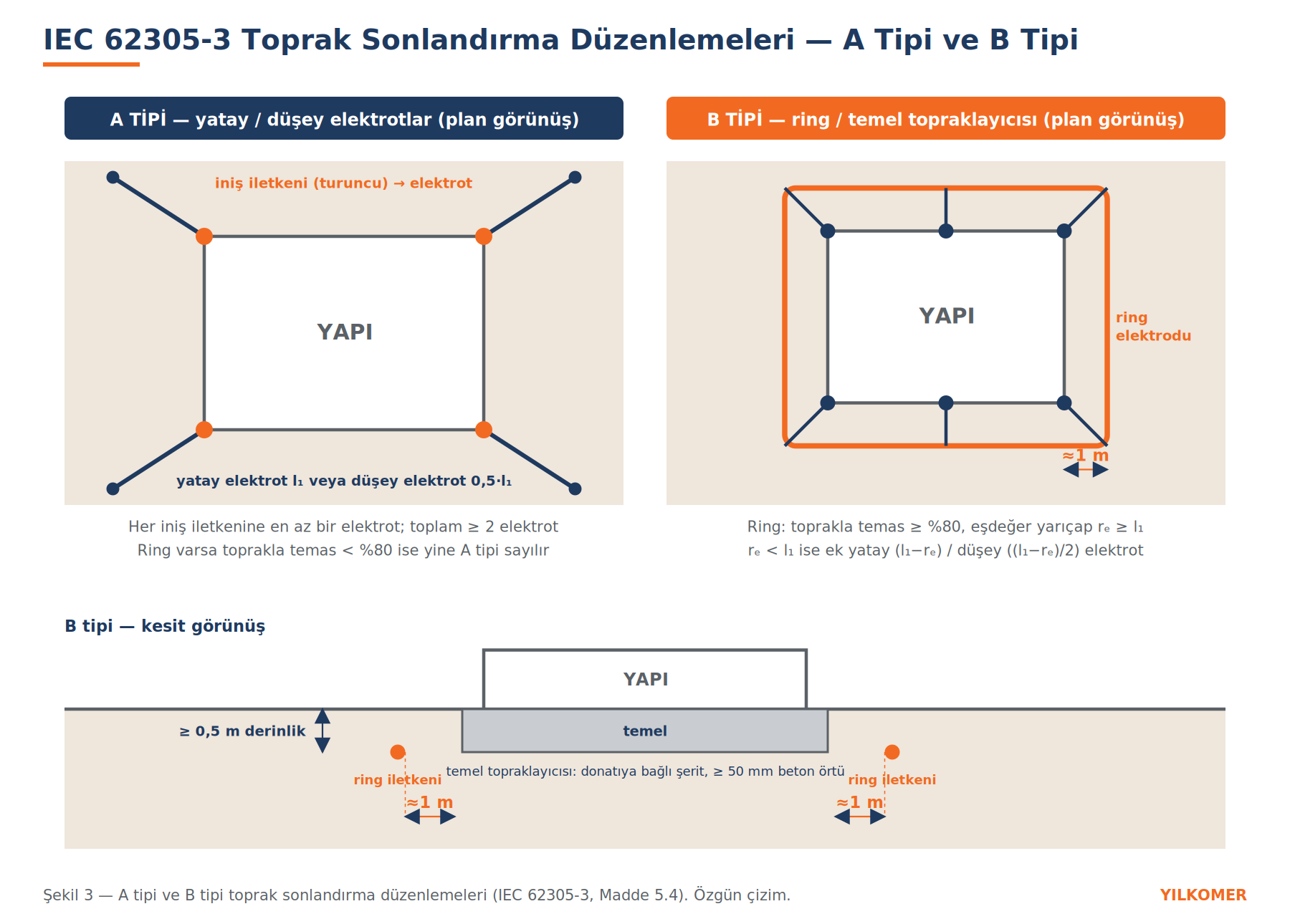

IEC 62305-3 iki temel düzenleme tanımlar:

A tipi düzenleme (yatay/düşey elektrotlar)

Her iniş iletkenine bağlı, radyal yatay iletkenler veya düşey çubuklar. Küçük yapılar ve mevcut binalarda ek topraklama için uygundur. Standart, en az iki elektrot gerektirir. Bir ring iletkeni olsa bile toprakla temas eden kısmı %80’in altındaysa düzenleme A tipi sayılır.

B tipi düzenleme (ring / temel topraklaması)

Yapıyı çevreleyen, en az %80’i toprakla temas eden kapalı ring iletkeni veya betonarme temele gömülü temel topraklayıcısı. Ring, temel duvarından yaklaşık 1 m uzağa ve en az 0,5 m derinliğe gömülür. Adım gerilimini sınırladığı ve eş potansiyel düzlem oluşturduğu için IEC 62305-3, B tipini özellikle çok sayıda iniş iletkeni olan yapılar, betonarme veya çelik iskeletli binalar ve elektronik sistem yoğun tesisler için önerir.

Eski uygulamalarda bahsedilen “topraklama elektrodu bina temellerinin dışında olmalıdır” kuralı, günümüz standartlarında temel topraklayıcısı kavramıyla tersine dönmüştür: Betonarme temelde en az 50 mm beton örtüsüyle korunan çelik donatı veya gömülü şerit, hem korozyona karşı korunur hem de geniş yüzey alanı sayesinde düşük direnç sağlar.

---

4. Adım 3 — Elektrot boyutlandırması: minimum uzunluk (l₁)

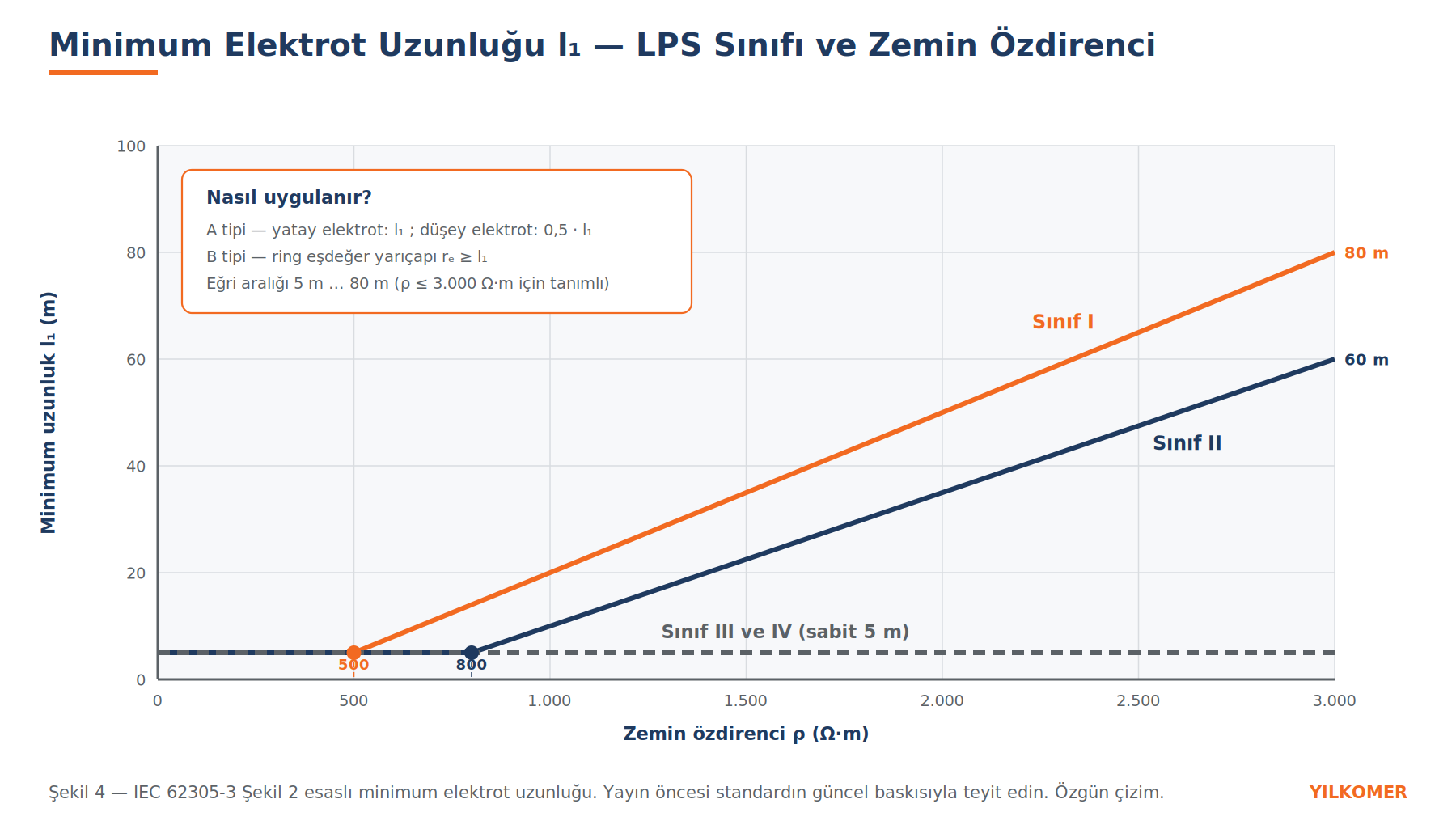

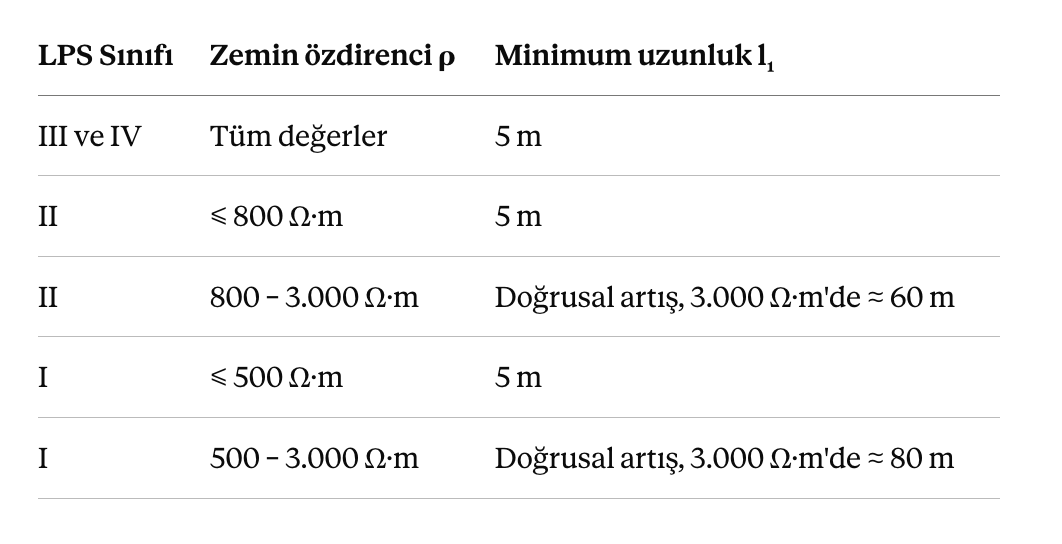

IEC 62305-3’te elektrot uzunluğu doğrudan koruma sınıfı (LPS Class) ve zemin özdirencine bağlı olarak Şekil 2 (minimum uzunluk eğrisi) üzerinden okunur:

Bu l₁ değeri düzenleme tipine göre uygulanır:

• A tipi: Her iniş iletkeninde yatay elektrot için l₁, düşey (veya eğik) elektrot için 0,5 · l₁. Kombine kullanımda toplam uzunluk hesaplanır.
• B tipi: Ring’in çevrelediği alanın eşdeğer yarıçapı rₑ ≥ l₁ olmalıdır. rₑ < l₁ ise, eksik uzunluk ring’e bağlanan ek yatay elektrotlar (l₁ − rₑ) veya düşey elektrotlarla ((l₁ − rₑ)/2) tamamlanır.

Pratik not: Standart, minimum uzunluk şartı sağlandığında toprak direnci 10 Ω’un üzerinde kalsa bile düzenlemeyi uyumlu kabul eder. Ancak Yılkomer olarak yaklaşımımız, minimum uzunluk şartını alt sınır kabul edip ölçülen direnci hedefe kadar iyileştirmektir.

Tek düşey çubuk için direnç tahmini

Homojen zeminde tek çubuğun direnci IEEE Std 80’de verilen klasik bağıntı ile öngörülebilir:

R = (ρ / 2πL) · ln(4L / d)

• ρ: zemin özdirenci (Ω·m), L: çubuk boyu (m), d: çubuk çapı (m)

Örnek: ρ = 100 Ω·m, L = 3 m, d = 0,016 m → R ≈ 35 Ω. Aynı çubuk ρ = 500 Ω·m zeminde ≈ 176 Ω verir. Bu, tek çubukla 10 Ω hedefinin ancak çok düşük özdirençli zeminlerde tutulabildiğini gösterir. Çubuk boyunu iki katına çıkarmak direnci yaklaşık %40 azaltır; çapı artırmanın etkisi ise ihmal edilebilir düzeydedir.

Paralel elektrotlarda aralık kuralı

Birden fazla çubuk kullanıldığında, karşılıklı etkileşimi (mutual coupling) sınırlamak için çubuklar arası mesafe en az çubuk boyunun 2 katı, tercihen 3 katı olmalıdır. İki çubuğun 1 m aralıkla çakılması, direnci iki paralel dirençmiş gibi yarıya indirmez.

---

5. Adım 4 — Malzeme ve kesit seçimi (IEC 62561-2 / IEC 62305-3 Tablo 7)

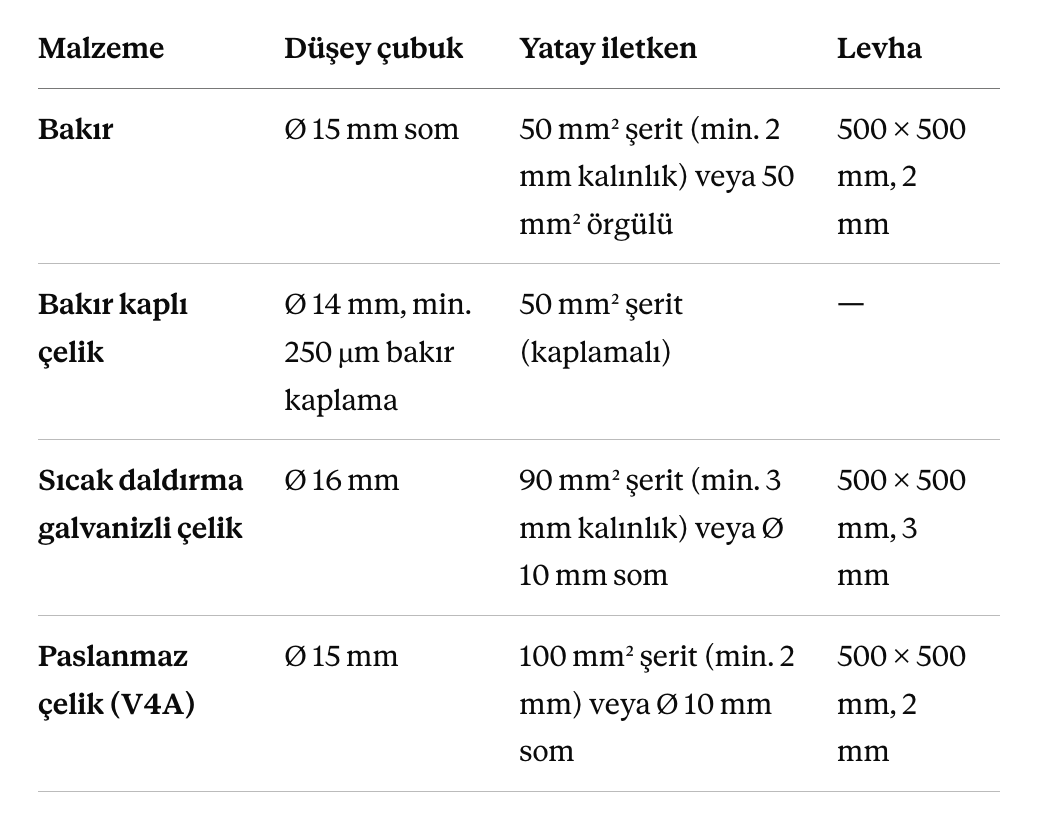

Elektrot malzemesi hem iletkenlik hem de korozyon ömrü için seçilir. IEC 62305-3 Tablo 7 ve IEC 62561-2’de toprağa gömülen elektrotlar için öngörülen minimum boyutlar özetle şöyledir:

Kritik uyumluluk kuralları:

• Galvanik korozyon: Beton içindeki çelik, elektrokimyasal seride toprak içindeki bakıra yakın potansiyeldedir. Temel donatısına bağlanan toprak elektrotları için galvanizli çelik kullanılmamalı; bakır, bakır kaplı çelik veya paslanmaz çelik seçilmelidir. Aksi halde yaklaşık 1 V’luk galvanik gerilim, toprak içindeki galvanizli çeliği hızla tüketir.
• Bağlantılar: Toprak altındaki ekler termokaynak (ekzotermik kaynak) veya IEC 62561-1’e göre test edilmiş sıkıştırma (pres) bağlantı ile yapılmalıdır. Cıvatalı klemensler toprak altında yalnızca korozyona karşı korunmuş ve standarda uygun ise kabul edilir.
• Levha elektrotlar yüzey/hacim oranı düşük olduğundan günümüz standartlarında yalnızca özel durumlarda tercih edilir; aynı malzeme miktarıyla şerit veya çubuk çok daha düşük direnç verir.

---

6. Adım 5 — Yerleşim ve montaj kuralları

• Derinlik: Yatay iletkenler ve ring için en az 0,5 m; donma ve kuruma etkisinden kaçınmak için bölgesel don derinliğinin altı tercih edilir. Düşey çubukların üst ucu da 0,5 m’nin altında kalmalıdır.
• Yapıdan uzaklık: Ring elektrodu temel duvarından yaklaşık 1 m uzağa döşenir. (Eski metinlerde geçen “yer altı şebekelerinden 5 km uzaklık” ifadesi teknik bir hatadır; doğru yaklaşım metalik boru ve kablolara eş potansiyel bağlantı yapmak, bağlanamayan hatlardan ise ayırma mesafesini korumaktır.)
• Giriş-çıkışlardan uzaklık: IEC 62305-3 Ek E, elektrotların yapı giriş-çıkışlarından ve toprak altındaki metalik tesislerden güvenli mesafede konumlandırılmasını ister; halka açık alanlarda adım gerilimi için ilave önlem (yalıtkan zemin kaplaması, eş potansiyel ağ) gerekir.
• Eş potansiyel bağlantı: Yıldırımdan korunma topraklaması, elektrik tesisi topraklaması ve haberleşme topraklaması tek bir toprak sonlandırma sistemine bağlanmalıdır. IEC 62305-3 ve IEC 60364-5-54 ayrı (“bağımsız”) topraklamaları, tehlikeli potansiyel farkı oluşturduğu için kabul etmez. Eski uygulamalardaki “bilgisayar için ayrı topraklama” yaklaşımı terk edilmiştir; hassas sistemler için çözüm ayrı toprak değil, koordineli parafudr koruması ve eş potansiyel barasıdır.
• Ölçüm klemensi / test noktası: Her iniş iletkeni–elektrot bağlantısında ayrılabilir ölçüm klemensi bulunmalıdır. B tipi ve temel topraklamasında ise en az bir referans elektrot ve muayene kuyusu öngörülür.
• Kayalık zemin: Kaya delici ile açılan kuyuya çubuk indirilir; çevresi IEC 62561-7’ye uygun topraklama iyileştirme malzemesiyle (bentonit esaslı) tamamen doldurulur. Delme mümkün değilse yatay şerit elektrotlar toprak örtüsü içinde radyal olarak dağıtılır.

---

7. Topraklama direncini düşürme yöntemleri: doğrular ve yanlışlar

Standartlara uygun yöntemler

1. Elektrot uzunluğunu artırmak — en etkili ve kalıcı yöntem. Derin kuyu topraklaması (deep well), yüzeyde yüksek özdirençli fakat derinde düşük özdirençli tabakaların bulunduğu zeminlerde 5 Ω altını mümkün kılar.
2. Paralel elektrot sayısını artırmak — aralık kuralına (≥ 2L) uyulmak şartıyla.
3. Topraklama iyileştirme malzemesi (Earth Enhancing Compound, EEC) — IEC 62561-7’ye göre test edilmiş, kükürt içeriği %2’nin altında, sızıntı (leaching) ve korozyon testlerinden geçmiş bentonit veya grafit esaslı dolgular. Hidratlanmış bentonit 1–5 Ω·m özdirenç gösterir ve elektrodun etkin çapını büyütür. IEEE Std 80, yüksek özdirençli zeminlerde bu malzemelerin kullanımını önerir.
4. Beton içine gömme (temel topraklaması) — Beton, çevre toprağa göre nemi tutar ve yıl boyu kararlı direnç sağlar.

Kullanılmaması gereken yöntemler

• Toprağa tuz (NaCl, bakır sülfat vb.) ilavesi: Elektrik Tesislerinde Topraklamalar Yönetmeliği kimyasal katkıyı önermez; IEC 62561-7 ise kontrolsüz tuz katkısını kapsam dışı bırakır. Tuz yağmurla yıkanır, direnç birkaç mevsimde eski değerine döner ve elektrodu hızla korozyona uğratır. Bu yöntem eski literatürde yer alsa da günümüzde reddedilmiştir.
• Kok kömürü: Yüksek kükürt içeriği nedeniyle metal elektrotları korozyona uğratır.
• Elektrodu su borusuna bağlayarak “toprak” saymak: Plastik boru geçişleri ve boru değişiklikleri nedeniyle güvenilir değildir; su borusu yalnızca eş potansiyel bağlantı yapılacak bir metalik tesis olarak değerlendirilir.

---

8. Adım 6 — Ölçüm ve doğrulama (IEEE Std 81 / IEC 62305-3 Ek E)

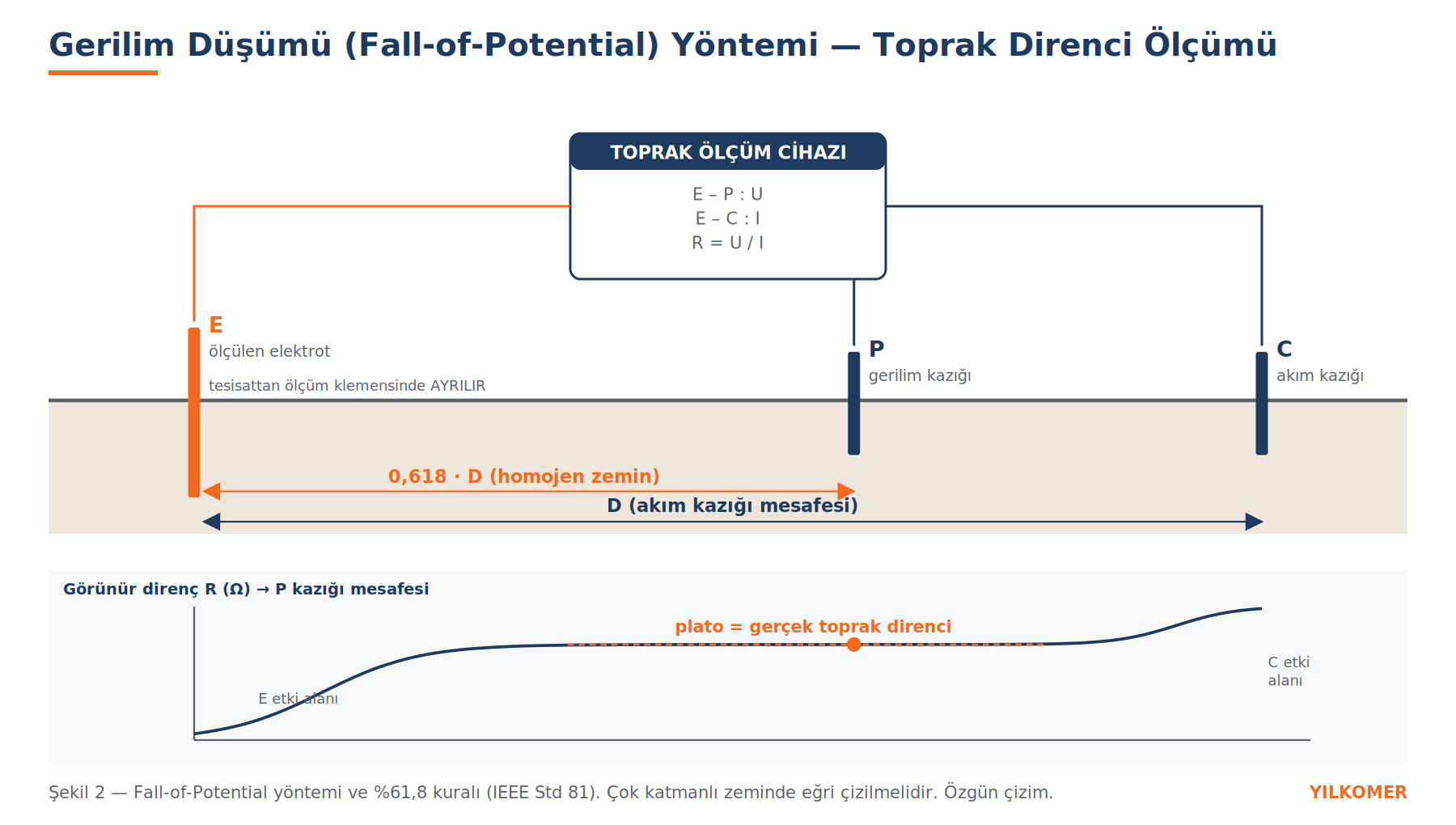

Gerilim düşümü yöntemi (Fall-of-Potential, 3 kazıklı)

Kurulumun kabulü ve periyodik kontroller için referans yöntemdir:

1. Ölçülecek elektrot (E), yapı tesisatından ölçüm klemensi üzerinden ayrılır.
2. Akım kazığı (C), elektrottan yeterli uzaklığa (küçük sistemlerde en az elektrot boyunun 10 katı, büyük ring/grid sistemlerde sistem köşegeninin 5–10 katı) çakılır.
3. Gerilim kazığı (P), E ile C arasındaki hat üzerinde farklı mesafelere yerleştirilerek ölçüm tekrarlanır; R = U/I değerleri mesafeye karşı çizilir.
4. Eğrinin yatay (plato) bölgesindeki değer gerçek toprak direncidir. Homojen zeminde bu nokta E–C mesafesinin %61,8’inde yer alır (“62 % kuralı”). Çok katmanlı zeminlerde plato kayabilir; bu nedenle tek noktadan okumak yerine eğri çizilmesi önerilir.

Diğer yöntemler

• Kelepçe (clamp-on) yöntemi: Çok noktadan topraklanmış sistemlerde ayırma gerektirmez; ancak tek elektrotlu sistemlerde ve yüksek dirençli çevrimlerde hatalı sonuç verir, kabul testi olarak kullanılmaz.
• Seçici (selective) yöntem: Akım trafosu ile birleşik gerilim düşümü yöntemi; bağlantıyı sökmeden tekil elektrot direnci ölçülür.

Periyodik kontrol

IEC 62305-3, tüm yıldırımdan korunma sisteminin görsel ve elektriksel kontrolünü periyodik olarak öngörür; uygulamada yıllık kontrol kabul görmüştür, patlayıcı ortamlarda süre kısaltılır. Gömülü bağlantılarda süreklilik direnci 0,2 Ω‘u aşmamalıdır. Her yıldırım düşmesinden sonra, görünür hasar olmasa da ölçüm tekrarlanmalıdır.

---

9. Özet: doğru topraklama için kontrol listesi

Topraklama, “çubuk çakıp ölçmek” değil; zemin etüdü → boyutlandırma → malzeme → montaj → doğrulama zinciridir. Yılkomer olarak IEC 62305 kapsamında risk analizi, topraklama tasarımı, uygulama ve periyodik ölçüm-raporlama hizmetlerini tek elden sunuyoruz. Projeniz için ücretsiz ön değerlendirme talep edebilirsiniz.

İlginizi çekebilir: Topraklama Direnci Kaç Olmalıdır? · Periyodik Topraklama Ölçüm Raporu · Eş Potansiyel Topraklama Barası

---

Kaynaklar

• IEC / TS EN 62305-3: Protection against lightning – Part 3: Physical damage to structures and life hazard (Madde 5.4, Ek E)
• IEC 60364-5-54: Low-voltage electrical installations – Earthing arrangements and protective conductors
• IEC 62561-2: LPSC – Requirements for conductors and earth electrodes
• IEC 62561-7: LPSC – Requirements for earthing enhancing compounds
• IEEE Std 80-2013: IEEE Guide for Safety in AC Substation Grounding
• IEEE Std 81-2012: IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
• IET, Lightning Protection and Foundation Earthing – Webinar Q&A, electrical.theiet.org
• ABB, IEC/BS EN 62305 Parts 1–4 – Technical guide, library.e.abb.com
• ELEK Software, Modelling a Fall of Potential Earth Grid Impedance Test; Modelling earthing rods surrounded with bentonite, elek.com
• Megger, Ground Testing – Secrets of the Soil, Part I, megger.com
• nVent ERICO, D. R. Boling, Requirements for Earthing Enhancement Compounds, nvent.com
• Elektrik Tesislerinde Topraklamalar Yönetmeliği (RG 21.08.2001, 24500)
