Topraklama, elektrik tesislerinde hem can güvenliğinin hem de ekipman güvenliğinin temel taşıdır. Kaçak akımların, arıza akımlarının ve yıldırım darbelerinin güvenli bir şekilde toprağa aktarılabilmesi için topraklama sisteminin direncinin belirli sınırların altında tutulması gerekir. Peki topraklama direnci kaç ohm olmalıdır? Bu sorunun tek bir cevabı yoktur; doğru değer, tesisin türüne, uygulanan topraklama sistemine ve ilgili standartlara göre değişir. Bu makalede topraklama direnci sınır değerlerini, ölçüm yöntemlerini ve direnci düşürme tekniklerini teknik bir bakış açısıyla ele alıyoruz.
- Güvenlik kriteri: dokunma gerilimi AC için 50 V'u aşmamalıdır.
- Uygulama hedefleri: trafo ≤ 2 Ω, yüksek gerilim ≤ 1 Ω, veri merkezi ≤ 1 Ω, konut ≤ 10 Ω (hedef ≤ 5 Ω).
- Ölçüm yöntemleri: Potansiyel düşümü (3 nokta/%62), Pens (clamp-on), Wenner 4 elektrot; kuru dönemde ölçüm önerilir.
- Toprak özdirenci belirler; direnç düşürme: çubuk uzatma, paralel çubuk, şerit/ağ, bentonit, elektrolitik çubuk, temel topraklaması.
- Periyodik kontroller Elektrik Tesislerinde Topraklamalar Yönetmeliği'ne göre zorunlu: üretim/iletim 2 yıl, sanayi/ticaret 1 yıl, taşınabilir 6 ay.
Topraklama Direnci Nedir?
Topraklama direnci, topraklama elektrodu (çubuk, şerit, levha veya ağ) ile uzak toprak (referans toprak) arasındaki toplam elektriksel dirençtir. Bu direnç üç bileşenden oluşur:

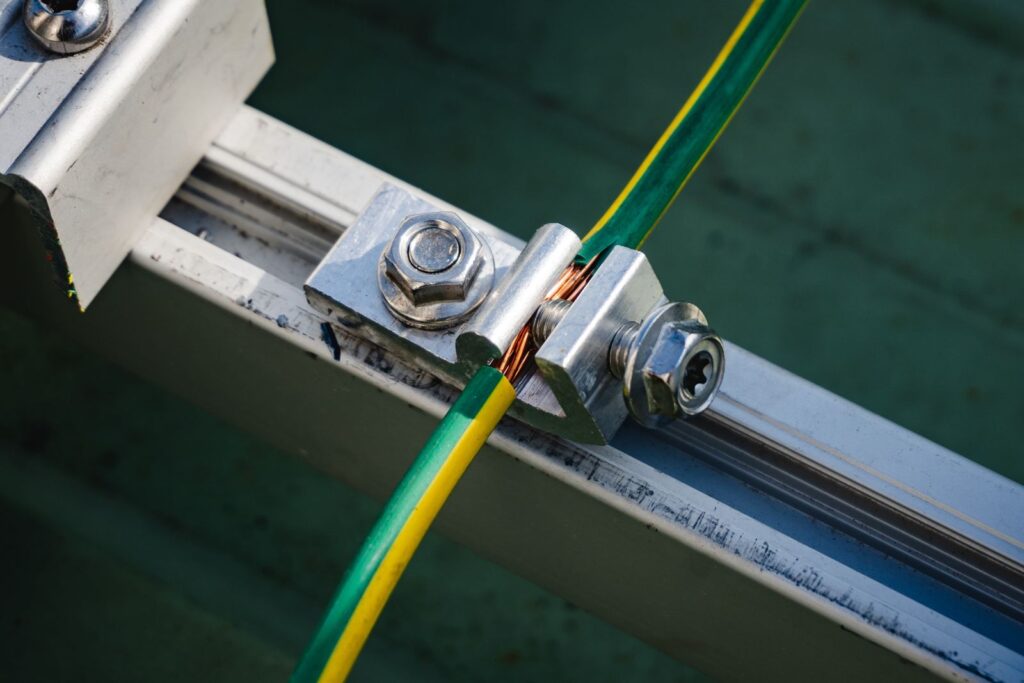

- Topraklama iletkeni ve bağlantılarının direnci
- Elektrot ile toprak arasındaki temas direnci
- Elektrodu çevreleyen toprağın yayılma direnci
Uygulamada belirleyici olan üçüncü bileşendir. Toprağın özdirenci (ρ, birimi Ω·m) ne kadar yüksekse, aynı elektrot geometrisiyle elde edilen topraklama direnci de o kadar yüksek olur. Düşey bir çubuk elektrot için yaklaşık direnç değeri şu formülle hesaplanır:
R ≈ (ρ / 2πL) × ln(4L / d)
Burada L çubuk uzunluğu (m), d çubuk çapı (m) ve ρ toprak özdirencidir. Formül, direncin özdirençle doğru orantılı, çubuk uzunluğuyla ise ters orantılı olduğunu gösterir.
Standartlara Göre Topraklama Direnci Sınır Değerleri
Türkiye’de topraklama tesisleri, Elektrik Tesislerinde Topraklamalar Yönetmeliği (2001) ile TS EN 62305 (yıldırımdan korunma) ve IEC 60364 (alçak gerilim tesisleri) standartları çerçevesinde değerlendirilir. Yönetmeliğin temel yaklaşımı, sabit bir ohm değeri dayatmak yerine dokunma geriliminin izin verilen sınırı (AC için 50 V) aşmamasını şart koşmaktır. Buna rağmen uygulamada ve projelendirmede aşağıdaki değerler referans alınır:

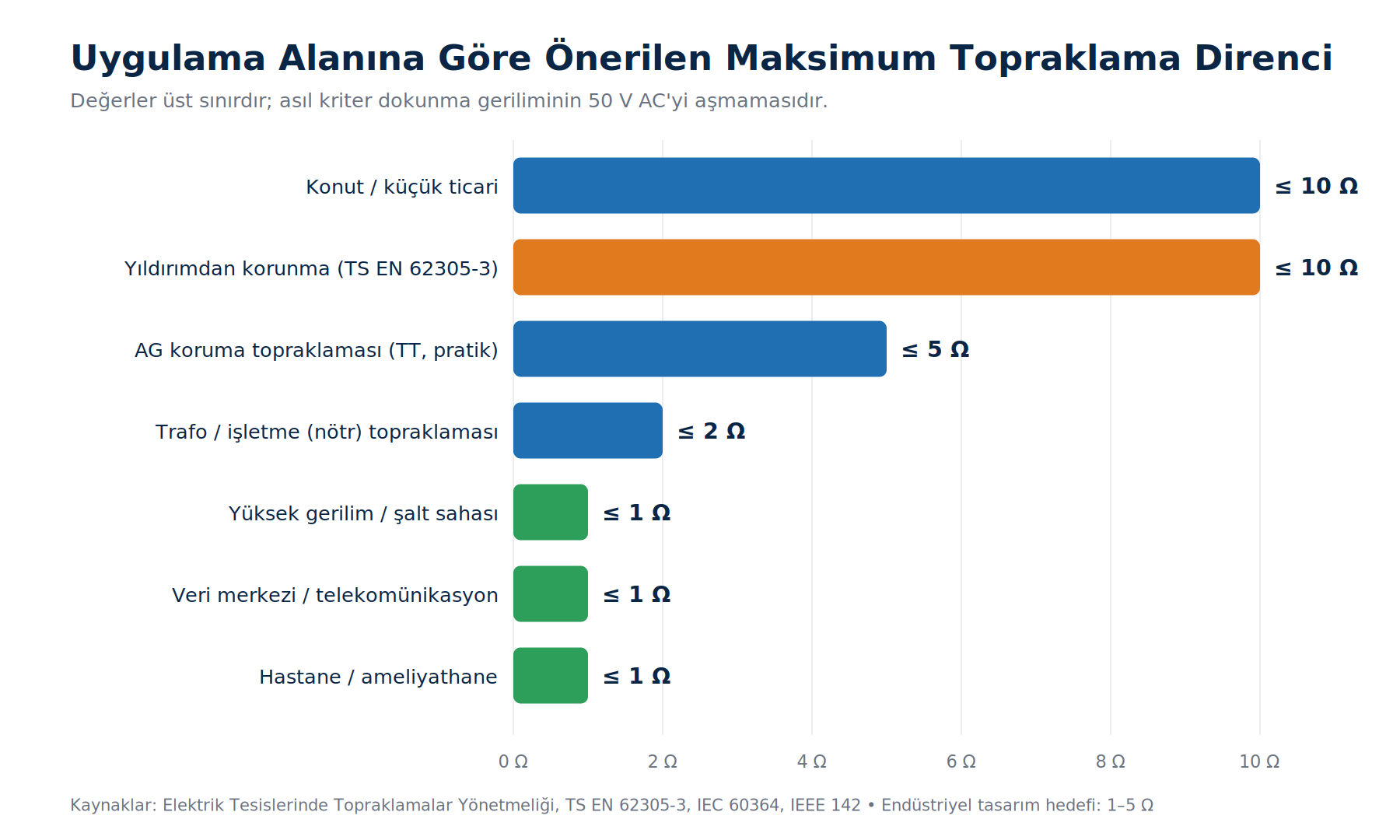

| Uygulama Alanı | Önerilen Topraklama Direnci |
|---|---|
| Alçak gerilim koruma topraklaması (TT sistemi) | R<sub>A</sub> × I<sub>a</sub> ≤ 50 V koşulunu sağlamalı; pratikte ≤ 5–10 Ω |
| Trafo merkezi / işletme (nötr) topraklaması | ≤ 2 Ω |
| Yüksek gerilim tesisleri, şalt sahaları | ≤ 1 Ω |
| Yıldırımdan korunma (paratoner) topraklaması | ≤ 10 Ω (TS EN 62305-3) |
| Veri merkezi, telekomünikasyon, hassas elektronik | ≤ 1 Ω |
| Hastane ve ameliyathane grupları | ≤ 1 Ω |
| Konut ve küçük ticari tesisler | ≤ 10 Ω (hedef ≤ 5 Ω) |
Uluslararası uygulamalarda IEEE 142 ticari ve endüstriyel tesisler için 5 Ω’u makul bir hedef olarak önerirken, NEC 250.53 tek bir çubuk elektrotta 25 Ω’un aşılması halinde ikinci bir elektrot eklenmesini zorunlu kılar. Görüldüğü gibi 25 Ω bir “üst sınır”, 1 Ω ise “ideal hedef” olarak kabul edilebilir; ancak endüstriyel tesislerde tasarım hedefi genellikle 1–5 Ω aralığında tutulur.
İlginizi Çekebilir: Statik Elektrik Nasıl Oluşur? Tehlikeleri ve Etkili Korunma Yöntemleri
Neden Farklı Değerler?
Değerlerin farklılaşmasının nedeni risk profilidir. Bir konutta arıza akımı kaçak akım koruma rölesi (RCD) ile milisaniyeler içinde kesilebilirken, yıldırım darbesinde on kiloamperler mertebesinde akım kısa sürede toprağa aktarılmalıdır. 10 Ω’luk bir topraklamada 20 kA’lik bir darbe, elektrot potansiyelini teorik olarak 200 kV’a yükseltir; bu nedenle yıldırım koruma sistemlerinde düşük direnç kadar eş potansiyel bağlantı da kritik önem taşır.
Topraklama Direnci Nasıl Ölçülür?
Topraklama direnci, özel toprak megeri (earth tester) cihazlarıyla ölçülür. En yaygın yöntemler şunlardır:

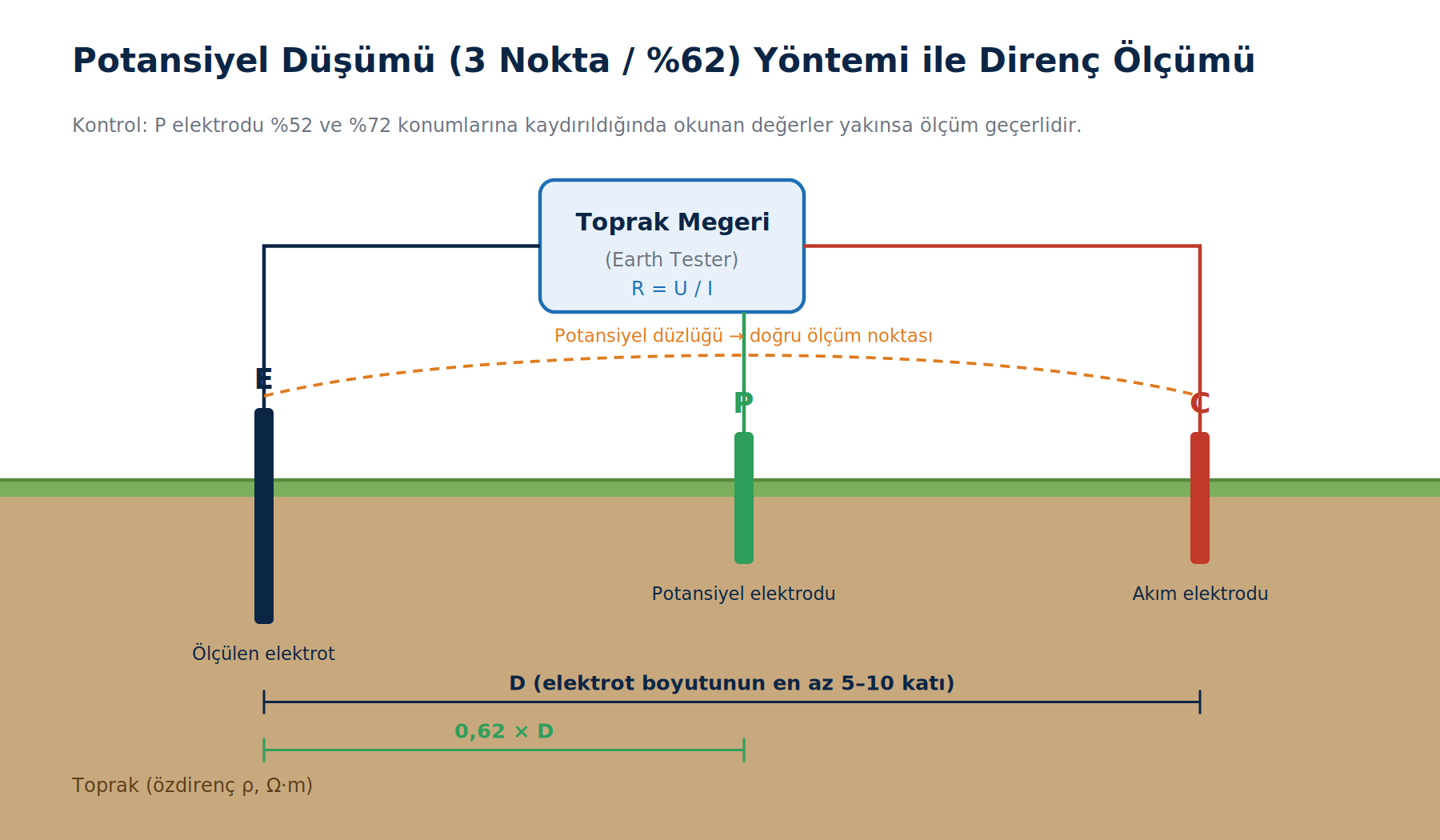

1. Potansiyel Düşümü (3 Nokta / %62) Yöntemi: Ölçülecek elektrot (E), bir akım elektrodu (C) ve bir potansiyel elektrodu (P) hat üzerine dizilir. Akım elektrodu, elektrot boyutunun en az 5–10 katı uzağa çakılır; potansiyel elektrodu ise E–C mesafesinin yaklaşık %62’sine yerleştirilir. Bu noktada okunan değer gerçek topraklama direncini verir. Potansiyel elektrodu %52 ve %72 konumlarına kaydırıldığında okunan değerler birbirine yakınsa ölçüm doğrudur.
2. Pens (Clamp-on) Yöntemi: Çok noktadan topraklanmış sistemlerde, elektrodu sistemden ayırmadan ölçüm yapılmasını sağlar. Hızlıdır; ancak tek elektrotlu izole sistemlerde kullanılamaz.
3. Toprak Özdirenci Ölçümü (Wenner 4 Elektrot Yöntemi): Tesis kurulmadan önce toprak özdirencini belirlemek için kullanılır. Dört elektrot eşit aralıklarla (a) çakılır ve ρ = 2πaR formülüyle özdirenç hesaplanır. Elde edilen değer, elektrot tipi ve sayısının projelendirilmesinde temel girdidir.
Ölçümler, toprağın en kuru olduğu dönemde (genellikle yaz sonu) yapılmalıdır; çünkü topraklama direnci nem ve sıcaklığa bağlı olarak mevsimsel değişim gösterir. Kışın ölçülen düşük bir değer, yaz aylarında iki katına çıkabilir.
Toprak Özdirencinin Etkisi

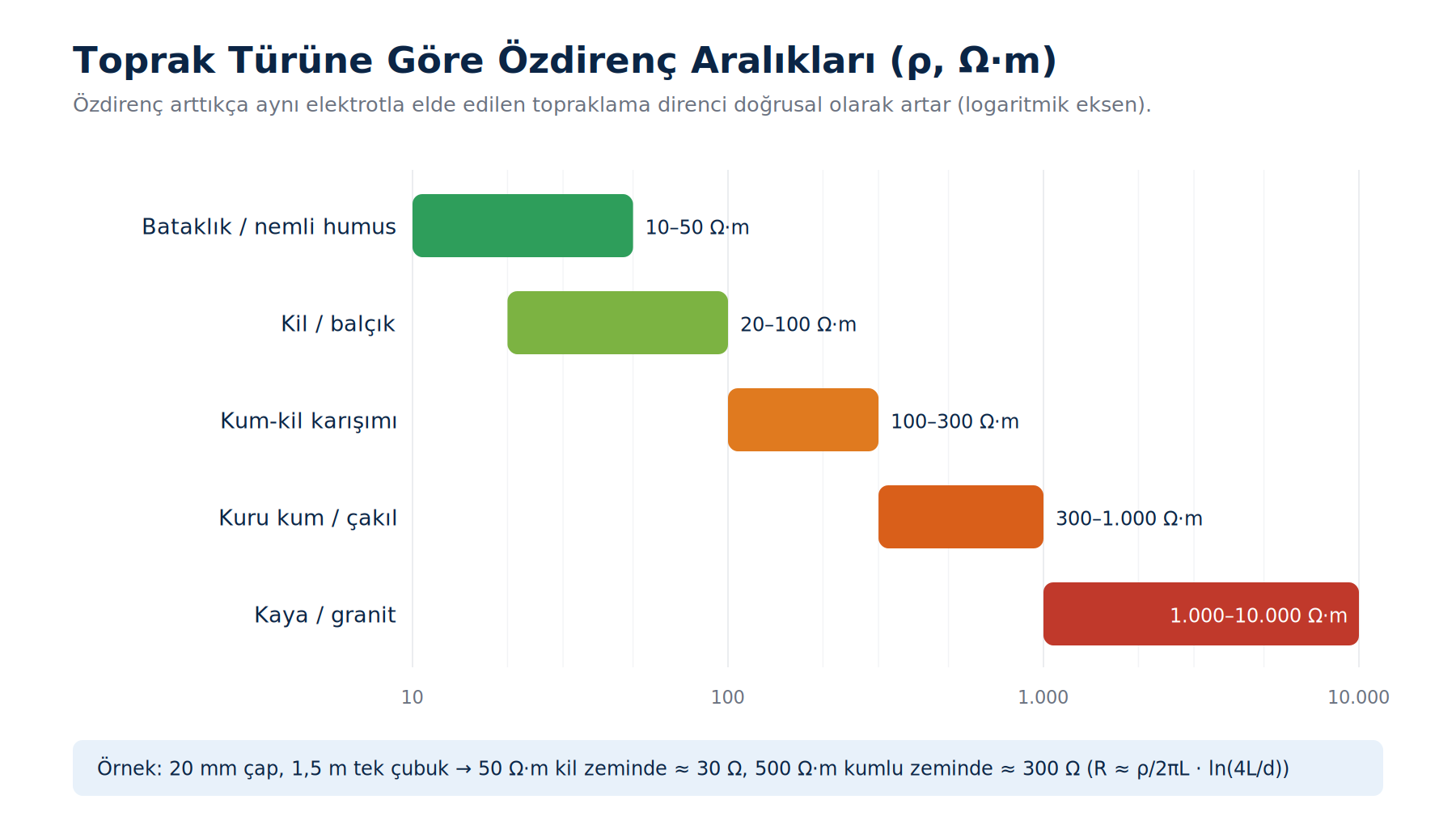

Toprak türü, elde edilebilecek direnci doğrudan belirler. Yaklaşık özdirenç değerleri şöyledir:
- Bataklık, nemli humuslu toprak: 10–50 Ω·m
- Kil, balçık: 20–100 Ω·m
- Kum-kil karışımı: 100–300 Ω·m
- Kuru kum, çakıl: 300–1.000 Ω·m
- Kaya, granit: 1.000–10.000 Ω·m
Özdirenci 500 Ω·m olan bir zemine çakılan 20 mm çapında 1,5 m’lik tek çubuk yaklaşık 300 Ω direnç üretir. Aynı çubuk 50 Ω·m’lik kil zeminde 30 Ω verir. Bu fark, kayalık ve kumlu arazilerde tek çubukla hedef değere ulaşmanın neden mümkün olmadığını açıklar.
Topraklama Direnci Nasıl Düşürülür?
Ölçülen değer hedefin üzerindeyse aşağıdaki yöntemler uygulanır:
- Çubuk uzunluğunu artırmak: Derin katmanlar genellikle daha nemli ve iletkendir. Çubuk uzunluğunu iki katına çıkarmak direnci yaklaşık %40 azaltır.
- Paralel çubuk eklemek: Birbirinden en az çubuk uzunluğu kadar (tercihen iki katı) uzağa çakılan paralel çubuklar direnci düşürür. Ancak etkileşim nedeniyle iki çubuk direnci yarıya değil, yaklaşık %55–60’ına indirir.
- Şerit ve ağ (grid) topraklama: Galvanizli veya bakır şeritlerle oluşturulan ring ve ağ sistemleri, geniş alanlarda şalt sahalarında 1 Ω’un altına inmenin en etkili yoludur.
- Toprak iyileştirme malzemeleri: Bentonit, iletken beton ve kimyasal dolgu malzemeleri elektrot çevresinin özdirencini kalıcı olarak düşürür. Tuz gibi geçici çözümler korozyona yol açtığı için önerilmez.
- Kimyasal (elektrolitik) elektrotlar: Kayalık ve yüksek özdirençli zeminlerde, içi elektrolit dolu içi boş bakır çubuklar kullanılır.
- Temel topraklaması: Yeni yapılarda betonarme temel demirlerinin topraklama elektrodu olarak kullanılması, hem düşük direnç hem de uzun ömür sağlar.
Periyodik Kontrol Zorunluluğu
Topraklama direnci bir kez ölçülüp unutulacak bir değer değildir. Korozyon, bağlantı gevşemesi ve zemin değişimleri direnci zamanla artırır. Elektrik Tesislerinde Topraklamalar Yönetmeliği’ne göre kontrol periyotları:
- Elektrik üretim, iletim ve dağıtım tesisleri: 2 yıl
- Sanayi tesisleri ve ticaret merkezleri: 1 yıl
- Yıldırımdan korunma tesisleri: 1 yıl
- Sabit işletme elemanları: 1 yıl
- Taşınabilir işletme elemanları: 6 ay
Ölçümler yetkili elektrik mühendisleri tarafından yapılmalı ve raporlanmalıdır. İş Sağlığı ve Güvenliği mevzuatı da topraklama ölçüm raporlarını denetimlerde zorunlu belge olarak talep etmektedir.
İlginizi Çekebilir: Parafudr Nedir Ne İşe Yarar?
Topraklama direncinin kaç ohm olması gerektiği, tesisin türüne göre değişir: konut ve küçük tesislerde 10 Ω’un altı kabul edilebilirken, trafo merkezlerinde 2 Ω, yüksek gerilim tesisleri ile hassas elektronik altyapılarda 1 Ω hedeflenir. Yıldırımdan korunma sistemlerinde ise TS EN 62305 referansıyla 10 Ω üst sınır olarak alınır. Asıl güvenlik kriteri ise dokunma geriliminin 50 V’u aşmamasıdır. Doğru elektrot tasarımı, yılın kuru döneminde yapılan güvenilir ölçüm ve düzenli periyodik kontrol, topraklama sisteminin ömür boyu güvenli çalışmasını garanti eder.
