Statik Elektrik Nasıl Oluşur? Tehlikeleri ve Etkili Korunma Yöntemleri

Kışın kapı koluna dokunurken hissedilen o kısa şok, çoğu insan için statik elektriğin tek somut karşılığıdır. Rahatsız edici ama zararsız. Oysa aynı fizik, bir çözücü dolum hattında saniyeler içinde bir tesisi durdurabilecek bir patlamayı başlatabilir; bir elektronik montaj hattında ise hiçbir belirti vermeden binlerce bileşenin ömrünü kısaltabilir.

Aradaki fark enerjide değil, ortamda. Statik elektrik neredeyse her üretim sürecinde oluşur. Sorun, oluşan yükün nereye boşaldığı ve o anda etrafta ne bulunduğudur.

Statik elektrik nedir?

Statik elektrik, bir yüzeyde hareket etmeden duran elektrik yüküdür. “Statik” sıfatı buradan gelir: yük bir devrede akmaz, biriktiği yerde bekler. Beklerken de kendi çevresinde bir elektrik alanı ve toprağa göre bir gerilim oluşturur.

Maddenin normal hâli elektriksel olarak nötrdür; pozitif ve negatif yükler dengededir. Bu denge, iki farklı malzeme birbirine temas ettiğinde bozulur. Temas yüzeyinde elektronlar bir malzemeden diğerine geçer. Malzemeler birbirine yapışık kaldığı sürece bu bir sorun değildir, çünkü yükler birbirini dengeler.

Sorun ayrılma anında başlar. Yüzeyler birbirinden uzaklaştığında, ayrışmış yükler artık birbirini nötralize edemez ve aradaki potansiyel farkı hızla yükselir.

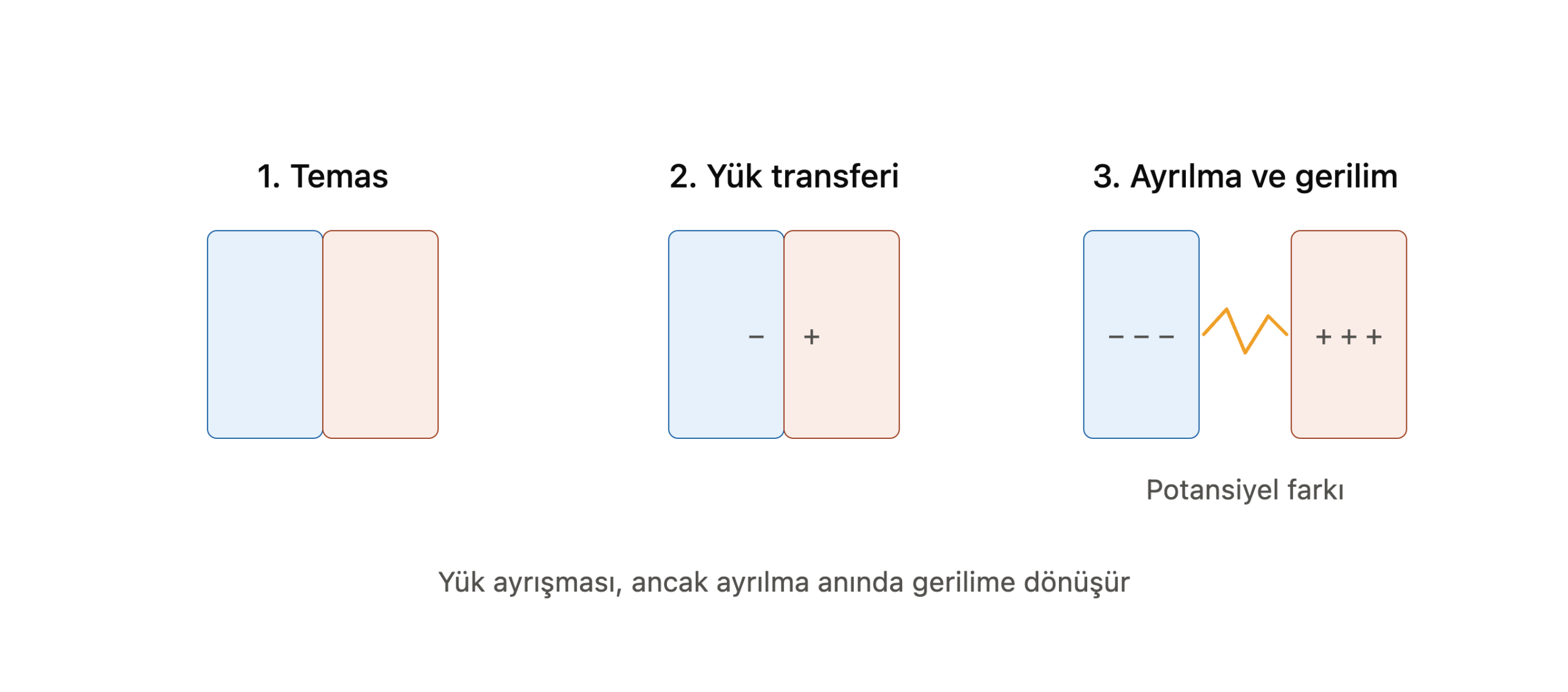

Görsel 1 Triboelektrik yüklenme mekanizması. Statik elektrik oluşumu; temas, yük transferi ve ayrılma aşamaları

Bu olaya triboelektrik etki denir. Hangi malzemenin pozitif, hangisinin negatif yükleneceği triboelektrik seri denilen sıralamayla belirlenir. Serideki iki malzeme birbirinden ne kadar uzaksa, oluşan yük farkı o kadar büyüktür. Polietilen, PTFE, PVC gibi polimerler serinin negatif ucunda yer aldığı için endüstride en sık yüklenen malzemelerdir.

Yüklenmenin şiddetini belirleyen üç değişken vardır: temas alanı, ayrılma hızı ve malzemenin yüzey direnci. Hızlı ayrılan, geniş temas yüzeyine sahip ve yalıtkan malzemeler en yüksek yükü üretir.

İlginizi Çekebilir: Parafudr Nedir Ne İşe Yarar?

Yük neden birikir?

Burada iletken ile yalıtkan arasındaki fark belirleyicidir.

Bir iletken üzerinde oluşan yük, iletken topraklanmışsa anında toprağa akar ve birikmez. Topraklanmamışsa, iletkenin tamamı tek bir potansiyele yükselir ve boşalma anında biriken tüm enerji tek seferde açığa çıkar. Bu nedenle yalıtılmış bir metal parça, yalıtkan bir yüzeyden çoğu zaman daha tehlikelidir.

Bir yalıtkan üzerinde yük yerel olarak kalır, yayılmaz. Topraklama bu durumda işe yaramaz; yükü toprağa götürecek bir yol yoktur.

Biriken enerjinin büyüklüğü, cismin kapasitansı ve ulaştığı gerilimle belirlenir. İnsan vücudu bu hesapta yaklaşık 100–200 pF’lık bir kapasitör gibi davranır. Kuru bir ortamda halı üzerinde yürüyen bir kişi 10–15 kV’a kadar yüklenebilir; bu da yaklaşık 10–20 mJ’lük bir boşalma enerjisi anlamına gelir. Kişi bunu yalnızca hafif bir çarpılma olarak hisseder, ancak aynı enerji birçok yanıcı buharın ateşleme eşiğinin onlarca katıdır.

Sanayide statik yük nerede oluşur?

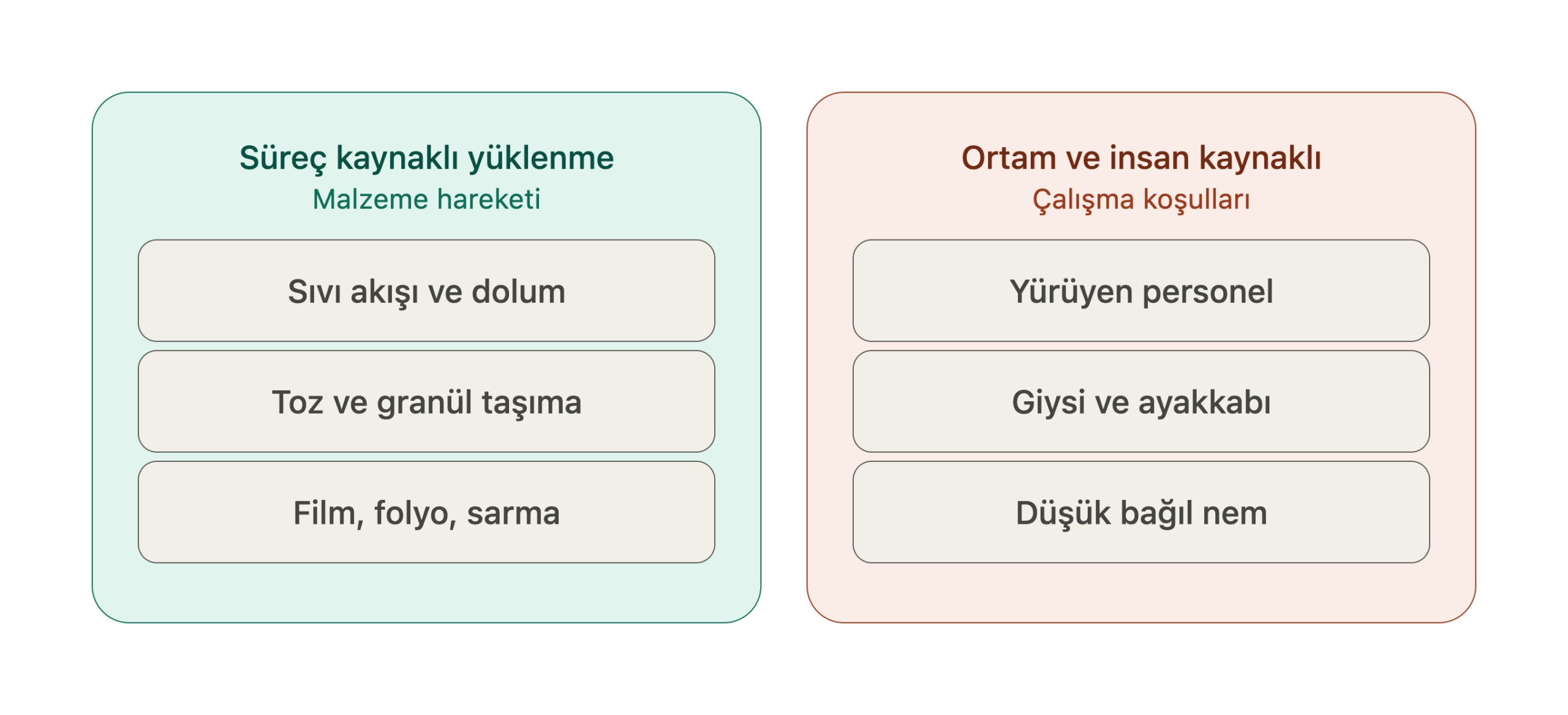

Görsel 2 Endüstriyel tesislerde statik yüklenme kaynakları. Statik elektrik oluşumuna yol açan süreç ve ortam kaynaklı etkenler

Süreç tarafında en yoğun yüklenme, malzemenin hareket ettiği her yerde görülür. Boru içinde akan düşük iletkenlikli sıvılar (akaryakıt, çözücüler, alkoller), pnömatik hatlarda taşınan tozlar, silo doldurma ve boşaltma işlemleri, film ve folyo sarma hatları, reaktör karıştırıcıları, elektrostatik boya kabinleri. Serbest düşen tozun bir silo içinde oluşturduğu koni, kendi başına önemli bir yük kaynağıdır.

Ortam tarafında ise bağıl nem kritik değişkendir. Nem düştükçe yüzeylerdeki ince su filmi kaybolur, yüzey direnci yükselir ve yük daha uzun süre kalır. Bağıl nemin %30’un altına indiği kış aylarında statik kaynaklı olay sayısı belirgin biçimde artar.

Boşalma türleri ve gerçek tehlike

Biriken yük bir noktada boşalır. Bu boşalmanın hangi biçimde gerçekleştiği, tehlikeyi doğrudan belirler.

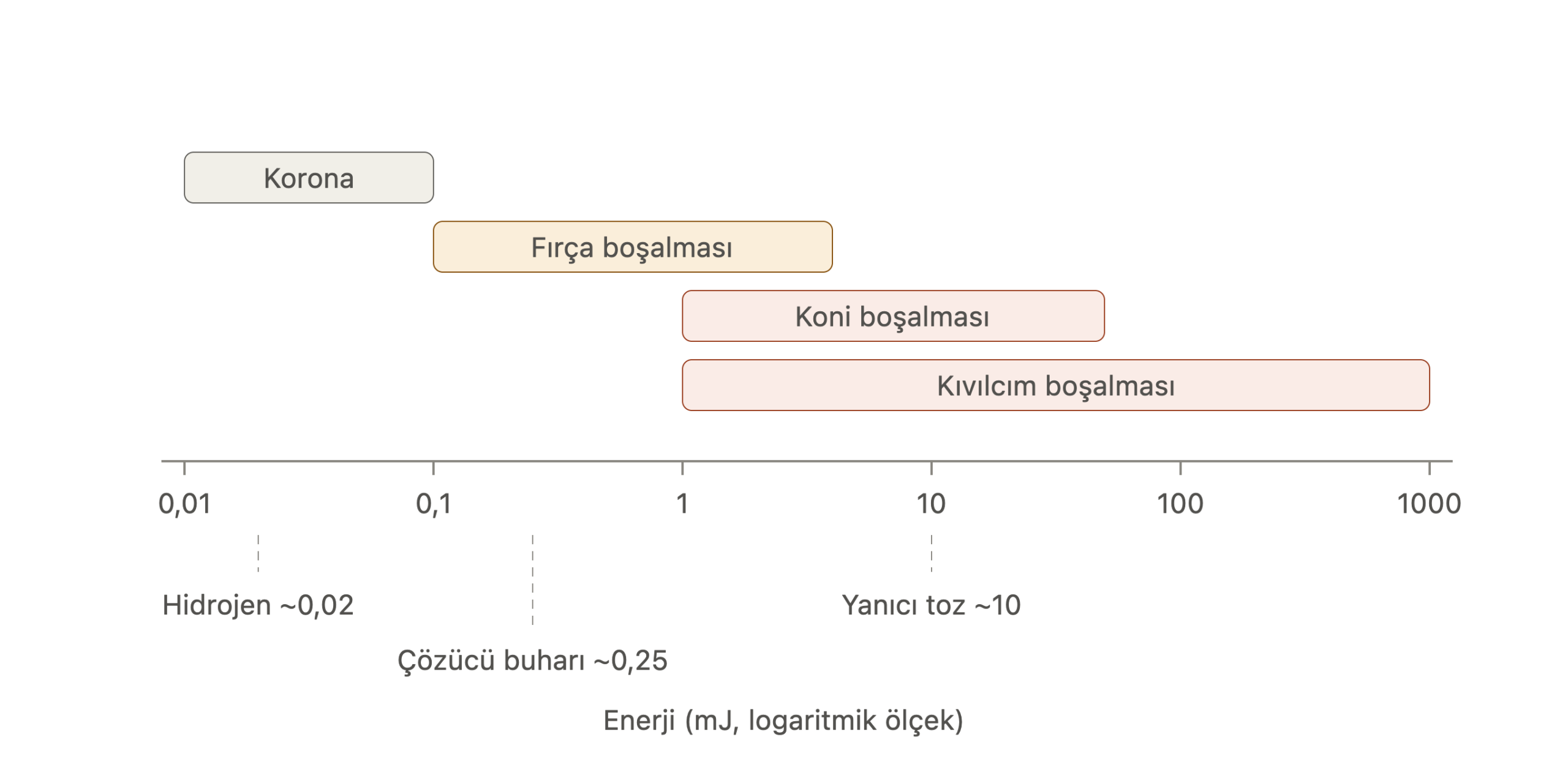

Görsel 3Elektrostatik boşalma enerjileri ve ateşleme eşikleri. Korona, fırça, koni ve kıvılcım boşalmalarının enerji aralıkları

Korona boşalması, sivri uçlarda sessizce gerçekleşen düşük enerjili boşalmadır. Enerjisi genellikle 0,1 mJ’ün altındadır ve pratikte ateşleme riski taşımaz.

Fırça boşalması, yüklü bir yalıtkan yüzeye topraklı bir iletken yaklaştığında oluşur. Enerjisi birkaç milijul mertebesindedir; gaz ve buhar ortamlarında ateşleme yapabilir.

Koni boşalması, silo içindeki toz yığınının yüzeyinde meydana gelir ve tozun tane büyüklüğüne bağlı olarak onlarca milijule ulaşabilir.

Kıvılcım boşalması en tehlikelisidir. Yalıtılmış bir iletken üzerinde biriken yükün tamamı tek bir kanaldan boşalır. Enerjisi yüzlerce milijule çıkabilir ve neredeyse tüm yanıcı madde gruplarını tutuşturabilir.

Buna karşılık, ortamdaki maddenin minimum ateşleme enerjisi çok düşüktür: hidrojen için 0,02 mJ, yaygın çözücü buharları için 0,2–0,3 mJ, yanıcı tozlar için genellikle birkaç ile birkaç yüz mJ arası. Yani bir insanın hissetmediği bir boşalma bile, uygun ortamda tutuşma için fazlasıyla yeterlidir.

İlginizi Çekebilir: İzoleli Yıldırım Yakalama Ucu Sistemleri

Statik elektriğin zararları

Yangın ve patlama. Akaryakıt dolum sahaları, kimya tesisleri, boyahaneler, un ve yem fabrikaları, ilaç üretimi ve ahşap işleme tesisleri en yüksek riskli gruptur. Statik kaynaklı olayların ortak özelliği, ateşleme kaynağının görünmez ve kayıt dışı olmasıdır; olay sonrası kök neden analizinde en zor tespit edilen kaynak budur.

Elektronik bileşen hasarı. Modern yarı iletkenler 100 V’un altındaki boşalmalarla hasar görebilir. Burada asıl sorun ani arızalar değil, gizli hasardır: bileşen üretim testinden geçer, sahada birkaç ay sonra arızalanır. Elektronik montaj, servis ve depolama alanlarında ESD kontrolü bu nedenle bir kalite meselesidir.

Üretim ve kalite kayıpları. Yüklü yüzeyler toz çeker, film ve etiketler birbirine yapışır, baskı hattında kayma olur, dokuma tezgâhlarında iplik davranışı bozulur, granüller silo duvarına yapışır. Bunlar patlama kadar dikkat çekmez ama sürekli verim kaybı üretir.

Personel güvenliği. Statik boşalmanın kendisi genellikle yaralayıcı değildir. Ancak beklenmedik şok, yüksekte veya hareketli ekipman yanında çalışan bir kişide refleks tepkiye ve ikincil kazaya yol açabilir.

Statik elektrik nasıl önlenir?

Önlemenin tek bir temel ilkesi vardır: yükü birikmeden toprağa akıtmak. Uygulama, ortamın iletken mi yalıtkan mı olduğuna göre değişir.

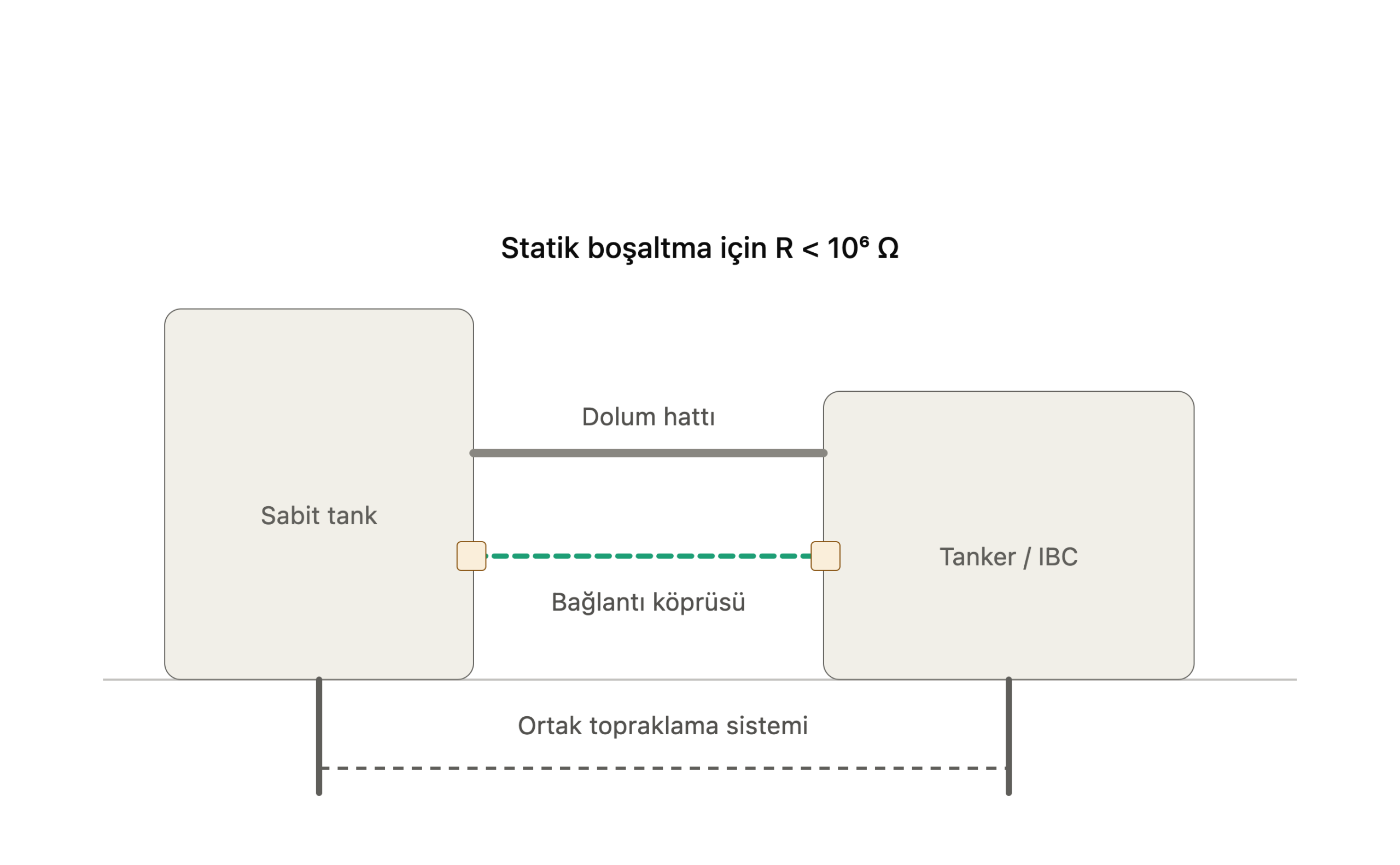

Görsel 4 Dolum hattında topraklama ve bağlantı köprüsü. Tank ve tanker arasında bağlantı köprüsü ile ortak topraklama uygulaması

Topraklama ve eşpotansiyel bağlantı. İletken tüm ekipman topraklanır; birbirine göre hareket eden veya ayrı duran iletkenler arasında bağlantı köprüsü (bonding) kurulur. Tanker dolumunda kelepçe bağlanmadan işleme başlanmaması bu yüzden temel kuraldır. Statik boşaltma amacıyla 10⁶ Ω mertebesindeki bir direnç yeterlidir; aynı sistem yıldırımdan korunma işlevi de görüyorsa çok daha düşük değerler aranır.

Süreç kontrolü. Düşük iletkenlikli sıvılarda akış hızının sınırlanması, sıçramayı önlemek için alttan veya daldırma borusuyla dolum yapılması, dolum sonrasında yükün dağılması için dinlenme süresi bırakılması. Bu önlemler yükün oluşumunu kaynağında azaltır.

Malzeme seçimi. Yalıtkan bir hortumu topraklamak mümkün değildir; yerine iletken veya statik yayıcı hortum, IBC ve konteyner kullanılır. Yalıtkan yüzey alanının sınırlanması da standartların önerdiği yaklaşımdır.

Ortam nemi. Bağıl nemin %50 civarında tutulması yüzey iletkenliğini artırır. Tek başına yeterli bir önlem değildir ama diğer önlemlerin etkinliğini belirgin biçimde yükseltir.

İyonizasyon. Topraklamanın çözemediği yalıtkan yüzeyler için, havayı iyonlaştırarak yüzeydeki yükü nötralize eden aktif nötralizatörler kullanılır. Film, kâğıt ve plastik hatlarında yaygındır.

Personel önlemleri. İletken zemin, antistatik ayakkabı, uygun iş giysisi; elektronik alanlarda topraklı bileklik ve ESD korumalı çalışma istasyonları.

İzleme. Kritik dolum noktalarında, topraklama bağlantısı doğrulanmadan pompanın çalışmasına izin vermeyen kilitlemeli izleme üniteleri kullanılır. Böylece koruma, operatörün dikkatine bağlı olmaktan çıkar.

Mevzuat ve standartlar

Patlayıcı ortam bulunan işyerlerinde statik elektrik, doğrudan bir yasal yükümlülük konusudur. 30.04.2013 tarihli ve 28633 sayılı Resmî Gazete’de yayımlanan Çalışanların Patlayıcı Ortamların Tehlikelerinden Korunması Hakkında Yönetmelik, işverene Patlamadan Korunma Dokümanı hazırlama yükümlülüğü getirir. Statik elektrik, bu dokümanda değerlendirilmesi gereken ateşleme kaynakları arasındadır.

Teknik tarafta başvurulan kaynaklar:

• TS CLC/TR 60079-32-1 — Patlayıcı ortamlar, elektrostatik tehlikeler: kılavuz
• TS EN 60079-32-2 — Elektrostatik tehlikeler: deneyler
• IEC 61340-5-1 — Elektronik bileşenlerin ESD’den korunması
• NFPA 77 — Statik elektrik için tavsiye edilen uygulama
• Elektrik Tesislerinde Topraklamalar Yönetmeliği — topraklama tesislerinin kurulması ve ölçümü

Ölçüm ve periyodik kontrol

Statik kontrol önlemleri kurulduktan sonra doğrulanmadıkları sürece belge değeri taşımaz. Düzenli olarak ölçülmesi gerekenler: ekipman topraklama sürekliliği ve direnci, zemin sızdırma direnci, antistatik ayakkabı ve giysilerin direnci, iyonizatörlerin denge ve boşaltma süresi performansı, dolum noktalarındaki kelepçe ve izleme ünitelerinin işlevselliği.

Ölçüm sonuçları tarih, cihaz kalibrasyon bilgisi ve ölçüm noktası ile birlikte kayıt altına alınmalıdır. Denetimlerde en sık karşılaşılan eksik, önlemin fiziksel yokluğu değil, kaydının bulunmamasıdır.

Statik elektrik ile yıldırım arasındaki fark

Her iki olay da elektrostatik yük ayrışmasıyla başlar, bu nedenle sık karıştırılır. Ancak mühendislik açısından iki ayrı problemdir.

Yıldırım, bulut içinde kilometrelerce ölçekte gerçekleşen yük ayrışmasının sonucudur. Akımı 100 kA mertebesine çıkar, enerjisi megajul düzeyindedir ve korunma tasarımı bu akımı yapıya zarar vermeden toprağa iletmek üzerine kurulur. İletken kesitleri, ayırma mesafesi ve topraklama direnci bu büyüklüğe göre hesaplanır.

Endüstriyel statik elektrik ise milimetre ölçeğinde, milijul düzeyinde enerji üretir. Burada amaç akımı taşımak değil, yükün birikmesini engellemektir. Bu yüzden statik boşaltma topraklamasında 10⁶ Ω gibi görece yüksek bir direnç kabul edilebilirken, yıldırım topraklamasında çok daha düşük değerler aranır.

Pratik sonuç şudur: aynı tesiste iki ayrı ihtiyaç vardır ve ikisi de ortak bir eşpotansiyel sisteme bağlanmalıdır. Birbirinden yalıtılmış iki ayrı topraklama sistemi kurmak, aradaki potansiyel farkı nedeniyle her iki riski de büyütür.

Sık sorulan sorular

Statik elektrik insan için tehlikeli midir?

Boşalmanın kendisi normal koşullarda yaralayıcı değildir. Asıl risk, beklenmedik şokun yol açtığı refleks tepki ve buna bağlı ikincil kazalardır. Patlayıcı ortamda ise tehlike doğrudan tutuşma riskidir.

Topraklama statik elektriği tamamen çözer mi?

İletkenler için evet. Yalıtkan malzemelerde topraklamanın etkisi yoktur; bu yüzeyler için iyonizasyon, malzeme değişimi veya yüzey alanı sınırlaması gerekir.

Nemlendirme tek başına yeterli mi?

Hayır. Bağıl nemin yükseltilmesi yüzey iletkenliğini artırarak yardımcı olur, ancak topraklamanın veya iyonizasyonun yerini tutmaz. Ayrıca higroskopik olmayan malzemelerde etkisi sınırlıdır.

Antistatik ayakkabı hangi durumda gerekir?

Patlayıcı ortam sınıflandırması yapılmış alanlarda ve ESD korumalı elektronik çalışma alanlarında gereklidir. Etkili olabilmesi için zeminin de iletken veya statik yayıcı olması ve her ikisinin direncinin periyodik ölçülmesi şarttır.

Statik ölçümleri hangi sıklıkla yapılmalı?

Zemin ve ekipman direnç ölçümleri genellikle yılda bir yapılır. Yoğun kullanılan dolum noktaları, iyonizatörler ve kişisel ekipman için daha sık kontrol önerilir. Doküman güncellemesi, süreç veya ekipman değişikliğinde yenilenir.

Patlamadan Korunma Dokümanı olan bir tesiste ayrıca ölçüm gerekir mi?

Gerekir. Doküman alınacak önlemleri tanımlar; ölçüm ve kontrol kayıtları ise bu önlemlerin sahada çalıştığını kanıtlar. Denetimlerde ikisi birlikte aranır.

Statik elektrik önlenemez, ancak yönetilebilir. Yönetimin özü, yükün nerede oluştuğunu bilmek, iletkenleri topraklayıp birbirine bağlamak, yalıtkanları iyonizasyonla nötralize etmek ve tüm bunları ölçümle doğrulamaktır.

Yılkomer olarak tesislerinizde topraklama ve eşpotansiyel bağlantı sistemlerinin tasarımını yapıyor, ekipman ve zemin direnç ölçümlerini gerçekleştiriyor, patlayıcı ortam bulunan alanlar için raporlama sağlıyoruz. Tesisinizin statik elektrik risklerini değerlendirmek için ücretsiz ön inceleme talep edebilirsiniz.
