Türkiye’de yıldırım kaynaklı hasarların büyük bölümü, yapıya doğrudan düşen bir deşarjdan değil; yakına düşen bir yıldırımın tesisat üzerinde oluşturduğu aşırı gerilimden kaynaklanır. Panolar, PLC’ler, sunucular, invertörler ve haberleşme kartları bu darbeye dayanacak şekilde üretilmemiştir. Bu rehber, yıldırımın fiziğinden başlayıp risk analizi, sistem tasarımı, ürün seçimi ve periyodik kontrole kadar bütün süreci tek bir metinde topluyor.
1. Yıldırım Nasıl Oluşur?

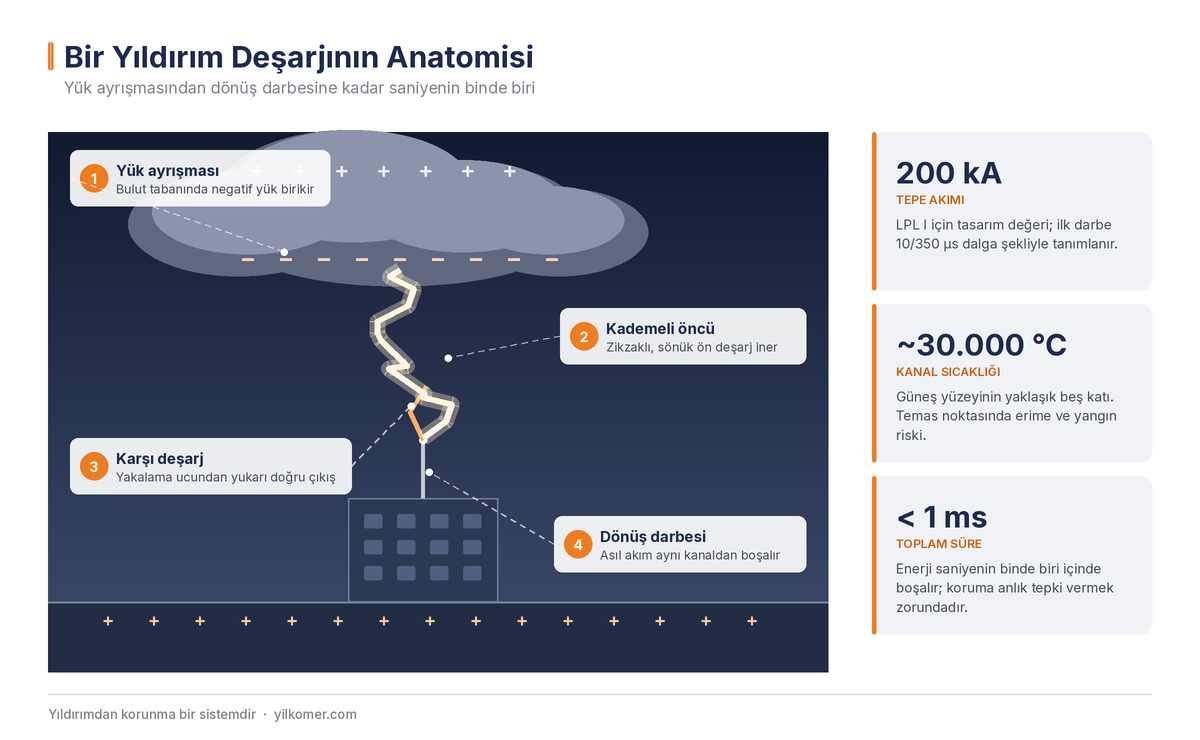

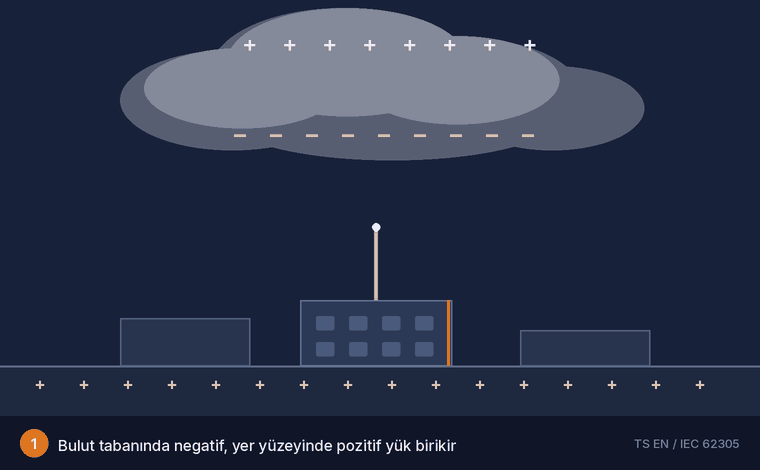

Fırtına bulutunun içinde yükselen ve alçalan hava akımları, su damlacıkları ile buz kristallerini birbirine sürter. Bu sürtünme sonucunda bulutun üst tarafında pozitif, tabanında ise negatif yük birikir. Bulut tabanındaki negatif yük, yer yüzeyinde kendisine karşılık gelen pozitif bir yük dağılımını indükler. İki bölge arasındaki elektriksel alan havanın yalıtkanlık dayanımını aştığında deşarj başlar.
Deşarj tek adımda gerçekleşmez. Önce buluttan aşağı doğru, gözle zor seçilen ve zikzak çizerek dallanan bir öncü (kademeli öncü) iner. Öncü yere yaklaştıkça, yerdeki yüksek noktalardan yukarı doğru karşı deşarjlar çıkar. Öncüyle ilk buluşan karşı deşarj, yıldırımın nereye düşeceğini belirler. Bağlantı kurulduğu anda kanal üzerinden asıl akım boşalır: dönüş darbesi.
Bu ayrım pratikte çok önemlidir: yıldırım her zaman “en yüksek noktaya” düşmez; öncünün son yüz metresinde hangi noktanın karşı deşarj üretebildiğine bağlı olarak düşer. Yakalama sistemi tasarımının tamamı bu davranışın modellenmesi üzerine kuruludur.
| Rakamlarla yıldırım
Tepe akımı: LPL I için tasarım değeri 200 kA; ilk darbe 10/350 µs dalga şekliyle tanımlanır. Kanal sıcaklığı: yaklaşık 30.000 °C — temas noktasında erime, delinme ve tutuşma riski. Süre: enerjinin tamamı saniyenin binde biri içinde boşalır; koruma anlık tepki vermek zorundadır. |
2. Yıldırım Yapıya Hangi Yollarla Zarar Verir?
TS EN / IEC 62305 hasarı tek bir senaryo üzerinden değil, dört farklı etki yolu üzerinden ele alır. Doğru sistemi tasarlamak için hangisinin baskın olduğunu bilmek gerekir:
- Yapıya doğrudan düşme: en yıkıcı ama en seyrek durum. Yangın, mekanik parçalanma ve can güvenliği riski öne çıkar.
- Yapının yakınına düşme: deşarj kanalının manyetik alanı, bina içindeki kablo döngülerinde gerilim indükler. Elektronik ekipman zarar görür.
- Bağlı hatlara düşme: enerji, haberleşme veya veri hattına düşen yıldırım, akımı doğrudan yapının içine taşır.
- Hatların yakınına düşme: en yaygın senaryo. Hat üzerinde indüklenen darbe, kilometrelerce öteden gelerek panoya ulaşır.
Ortaya çıkan zarar da üç başlıkta toplanır: canlıların adım ve dokunma gerilimi nedeniyle yaralanması, yapıda yangın ve fiziksel hasar, elektrik ve elektronik sistemlerin arızalanması. Üretim durması, veri kaybı ve iş sürekliliği kaybı çoğu tesiste malzeme hasarından çok daha pahalıya mal olur.
3. Yıldırımdan Korunma Bir Sistemdir

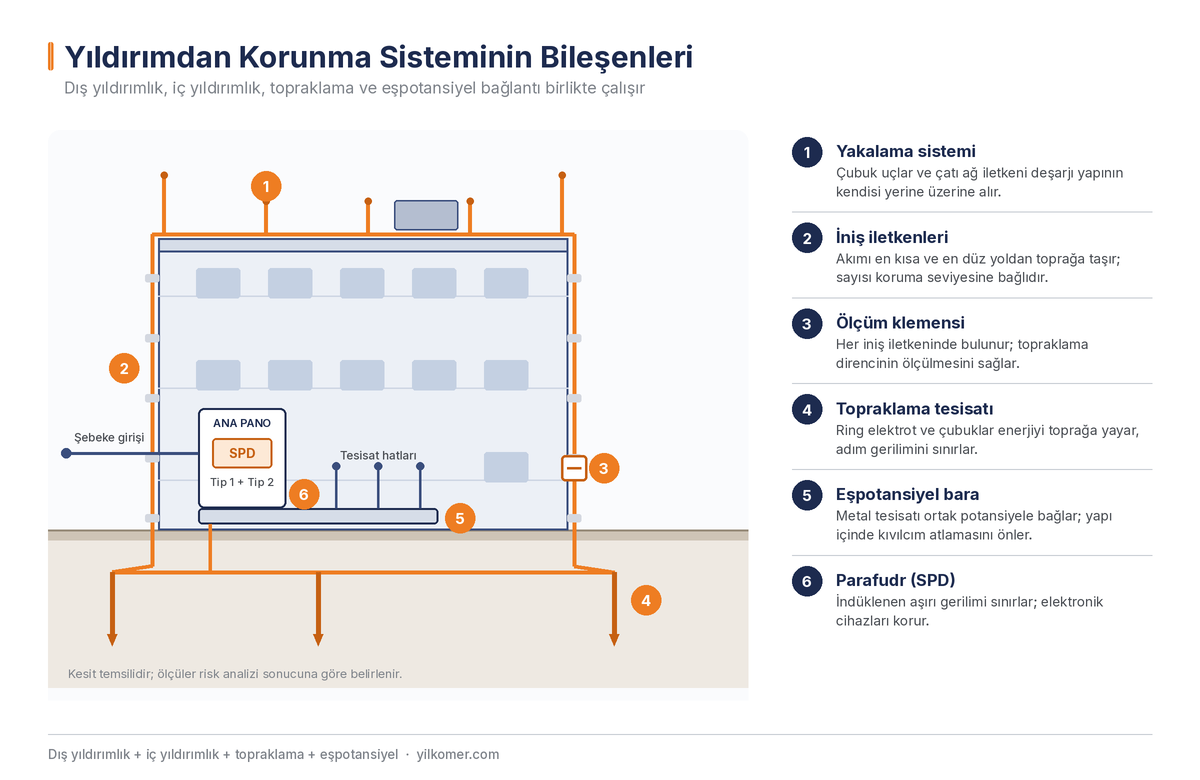

Koruma, dış yıldırımlık ve iç yıldırımlık olmak üzere iki ana bölümden oluşur. Dış yıldırımlık deşarjı yakalar, taşır ve toprağa dağıtır; iç yıldırımlık ise bu sırada tesisatta oluşan aşırı gerilimi sınırlar. Beş bileşenden biri eksik olduğunda koruma tam olmaz.
Yakalama sistemi
Çubuk biçimli pasif yakalama uçları, gergi telleri ve çatı ağ iletkenlerinden oluşur. Görevi, deşarjı çatı kaplaması veya cephe yerine kendi üzerine almaktır. Konumları rastgele değil, aşağıda anlatılan üç yöntemden biriyle hesaplanarak belirlenir.
İniş iletkenleri
Yakalanan akımı en kısa ve en düz yoldan toprağa taşır. Sayısı ve aralığı koruma seviyesine bağlıdır: LPL I ve II için tipik olarak 10 m, LPL III için 15 m, LPL IV için 20 m aralık esas alınır. Keskin dönüşler ve gereksiz kıvrımlar, endüktans nedeniyle iletken üzerinde yüksek gerilim düşümü yaratır.
Topraklama tesisatı
Akımı toprağa yayar ve adım gerilimini sınırlar. Yapı çevresini dolaşan ring elektrot (B tipi) veya radyal/dikey elektrotlar (A tipi) kullanılır. Pratikte 10 ohm’un altındaki bir yayılma direnci hedeflenir; ancak asıl belirleyici olan tek başına direnç değeri değil, elektrot geometrisinin darbe akımını dağıtma kapasitesidir. Bağlantılarda korozyona dayanıklı çözümler ve termokaynak tercih edilir.
Eşpotansiyel bağlantı
Yıldırım akımı toprağa akarken yapının topraklama potansiyeli birkaç yüz kV mertebesine yükselebilir. Su boruları, metal kanallar, kablo tavaları ve tesisat hatları ortak bir baraya bağlanmazsa aralarında kıvılcım atlaması olur. Eşpotansiyel bara, yapı içindeki bütün iletken sistemleri aynı potansiyele çeker.
Parafudr (iç yıldırımlık)
Dış yıldırımlık akımı toprağa taşırken tesisatta yüksek gerilim indüklenir. Elektronik cihazlara asıl zararı veren de budur. Parafudr, bu darbeyi cihazın dayanım seviyesinin altına indirir. Dış yıldırımlıkla parafudr birbirinin alternatifi değil, tamamlayıcısıdır.
4. Risk Analizi: Koruma Seviyesi Nasıl Belirlenir?
Bir yapıya hangi seviyede koruma gerektiği tahminle değil, TS EN / IEC 62305-2’ye göre yapılan risk analiziyle belirlenir. Analizde yapının konumu ve boyutları, çatı ile duvar malzemesi, bölgedeki yıldırım yoğunluğu, yapıya giren enerji ve haberleşme hatları, içindeki insan yoğunluğu, yangın yükü ve ekipmanın kritikliği değerlendirilir.
Hesap dört risk bileşeni üzerinden yürür: can kaybı riski (R1), kamu hizmeti kaybı (R2), kültürel mirasın kaybı (R3) ve ekonomik kayıp (R4). Hesaplanan risk, standardın kabul edilebilir sınırının üzerinde çıkıyorsa koruma önlemleri eklenir ve risk yeniden hesaplanır. Sonuçta yapıya uygun koruma seviyesi (LPL I–IV) ortaya çıkar.

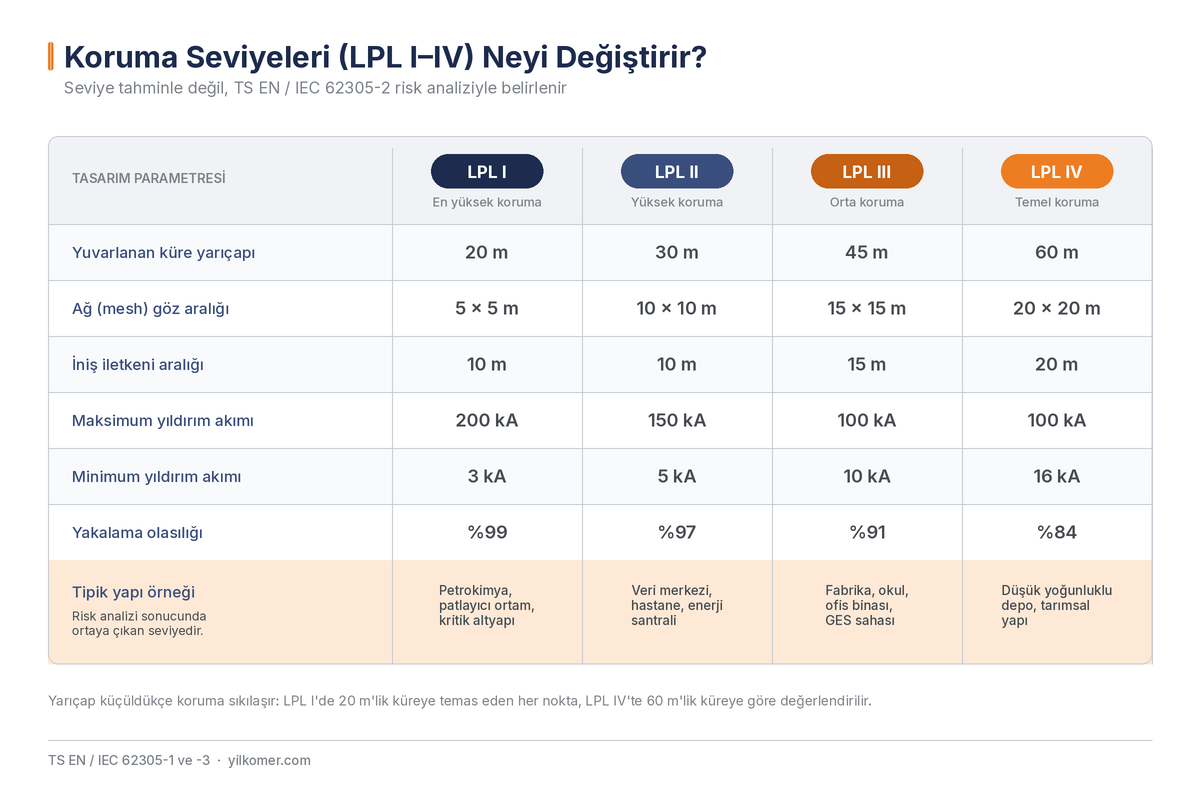

Görsel 3 — Koruma seviyesi, yakalama sistemi geometrisinden iniş iletkeni aralığına kadar bütün tasarım parametrelerini değiştirir.
Tablodaki farklar kâğıt üzerinde küçük görünse de sahada belirleyicidir. LPL I’de 20 m yarıçaplı küreye temas eden her nokta korunmak zorundayken, LPL IV’te aynı değerlendirme 60 m’lik küreyle yapılır. Yanlış seçilmiş bir seviye, ya gereksiz maliyet ya da kâğıt üzerinde var olan ama gerçekte çalışmayan bir koruma anlamına gelir.
5. Yakalama Sistemi Tasarımı: Üç Yöntem
Standart, yakalama uçlarının yerleşimi için üç yöntem tanımlar. Üçü birlikte de kullanılabilir; karmaşık geometrili yapılarda genellikle kullanılır.
- Yuvarlanan küre yöntemi: koruma seviyesine karşılık gelen yarıçapta (20/30/45/60 m) sanal bir küre yapı üzerinde yuvarlanır. Kürenin dokunduğu her nokta yıldırım çarpma noktasıdır ve korunmalıdır. Her yapıda geçerlidir.
- Koruma açısı yöntemi: yakalama ucunun tepesinden aşağı doğru bir koni tanımlanır. Açı, ucun yüksekliğine ve koruma seviyesine göre değişir. Yalnızca sınırlı yükseklikteki basit yapılarda kullanılabilir.
- Ağ (mesh) yöntemi: çatı yüzeyi belirli göz aralığında bir iletken ağla kaplanır. Düz çatılar için en pratik çözümdür.

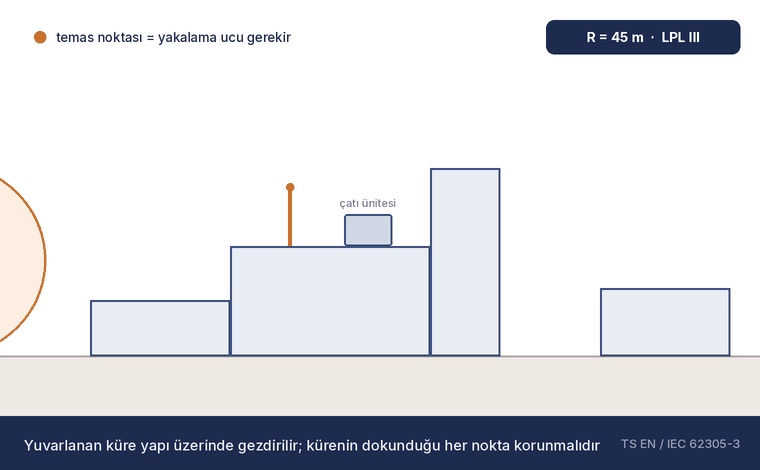

Animasyonda görüldüğü gibi, çatıdaki bir ünite doğru konumlandırılmış bir yakalama ucunun koruma hacmi içinde kaldığında kürenin temas alanı dışında kalır. Buna karşılık çatı kenarları, köşeler ve yüksek blokların üst kenarları neredeyse her seçenekte temas noktasıdır — bu yüzden kenar iletkenleri tasarımın vazgeçilmez parçasıdır.
6. Ayırma Mesafesi (s) ve İzoleli Sistemler
Yıldırım akımı iniş iletkeninden geçerken iletken üzerinde yüksek bir gerilim oluşur. Bu iletken, yapı içindeki metal bir yüzeye veya tesisata çok yakınsa aradaki hava aralığından kıvılcım atlar. Kıvılcım, patlayıcı ortamda tutuşma, veri merkezinde ise doğrudan ekipman hasarı demektir.
İlginizi Çekebilir: İzoleli İniş İletkeni ve Kullanım Durumları
Standart bu mesafeyi ayırma mesafesi (s) olarak tanımlar ve koruma seviyesine, iniş iletkeni sayısına, aradaki malzemeye ve yüksekliğe bağlı bir formülle hesaplar. Hesaplanan mesafe sağlanamıyorsa iki yol vardır: söz konusu metal parçayı yıldırımlık sistemine bilinçli olarak bağlamak veya izoleli iniş iletkeni kullanmak. İzoleli sistemler, ayırma mesafesini kablonun kendi yalıtımı üzerinden sağlayarak kalabalık çatılarda tasarımı mümkün kılar.
| Sahada en çok atlanan detay
Ayırma mesafesi hesabı yapılmadan çekilen bir iniş iletkeni, standarda uygun görünen ama kıvılcım riski taşıyan bir sistem üretir. Klima üniteleri, asansör makine daireleri, anten direkleri ve çatı korkulukları bu açıdan ayrı ayrı değerlendirilmelidir. |
7. Parafudr Seçimi ve Kademeli Koruma
İç yıldırımlık, koruma bölgeleri (LPZ) mantığıyla kurulur. Dış ortam doğrudan yıldırıma açıktır; her bölge sınırında darbe enerjisi bir kademe daha düşürülür ve son cihaza ulaştığında dayanım seviyesinin altına inmiş olur.

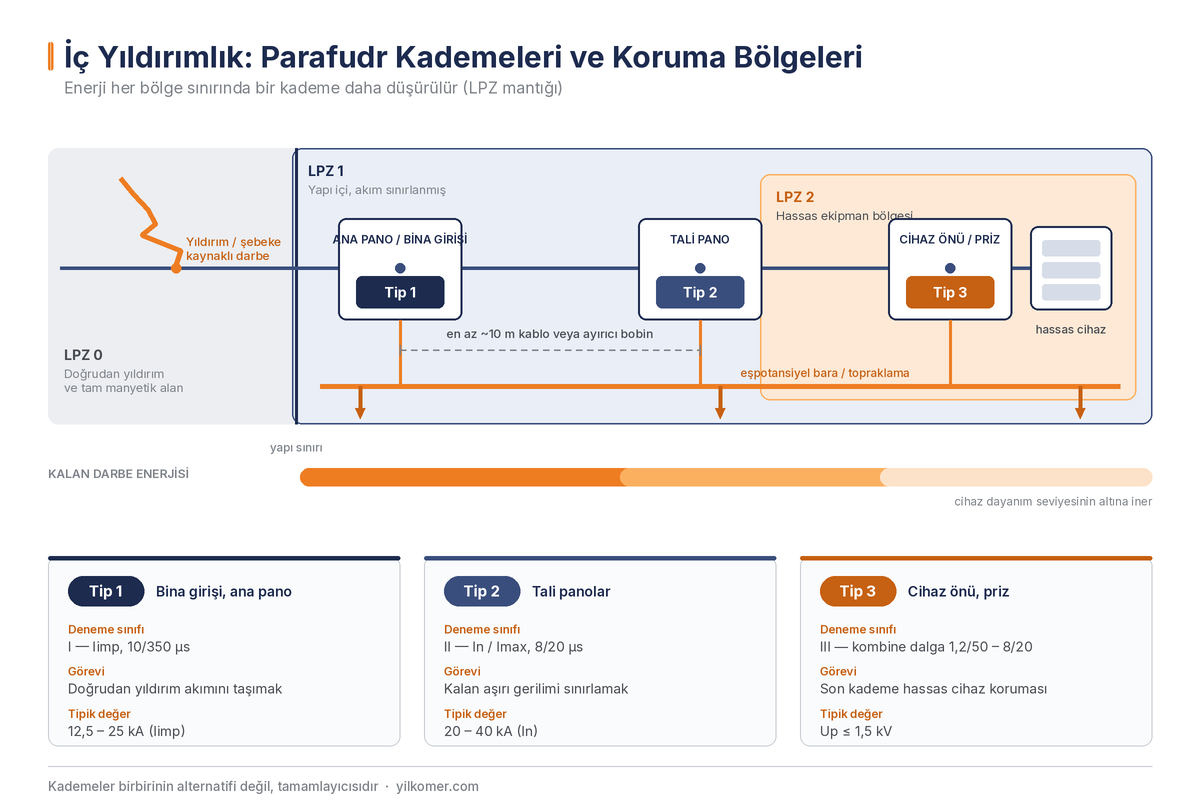

Görsel 4 — Tip 1, Tip 2 ve Tip 3 parafudrlar koruma bölgesi sınırlarına yerleştirilir; kademeler birbirini tamamlar.
Parafudr seçerken sırasıyla şu parametreler değerlendirilir:
- Koruma tipi: Tip 1 doğrudan yıldırım akımını taşır (10/350 µs), Tip 2 kalan aşırı gerilimi sınırlar (8/20 µs), Tip 3 son cihaz korumasını yapar.
- Sürekli çalışma gerilimi (Uc): şebeke gerilimi ve topraklama sistemine (TN-S, TN-C-S, TT, IT) uygun seçilmelidir.
- Deşarj kapasitesi (Iimp, In, Imax): yapının koruma seviyesi ve beslemenin geldiği hat türüne göre belirlenir.
- Koruma seviyesi (Up): korunacak cihazın darbe dayanım kategorisinin altında kalmalıdır.
- Kısa devre dayanımı ve ön sigorta: yanlış koordine edilmiş bir parafudr, arıza anında tesisi besleyen hattı komple devre dışı bırakabilir.
Kademeler arasında yeterli kablo mesafesi (tipik olarak yaklaşık 10 m) veya ayırıcı bobin bulunmalıdır; aksi halde kademeler birlikte çalışmaz ve enerji paylaşımı bozulur. Güneş enerjisi santrallerinde ayrıca DC taraf için 1100 V ve 1500 V sistemlere uygun, PV uygulamasına özel parafudrlar gerekir. Kritik tesislerde, arıza anında sigorta atmadan çalışmaya devam eden Strikesorb teknolojili çözümler iş sürekliliği açısından belirgin fark yaratır.
İlginizi Çekebilir: Parafudr Seçim Aracı
8. Sektöre Göre Kritik Noktalar
- Sanayi ve imalat: üretim hattındaki PLC ve sürücüler öncelikli; hat durması hasardan pahalıdır.
- Veri merkezleri: eşpotansiyel bağlantı ve sinyal hattı koruması, enerji tarafı kadar kritiktir.
- Güneş enerjisi santralleri: geniş alan, açık arazi ve uzun DC hatları riski yükseltir; string ve invertör tarafı ayrı ele alınır.
- Rüzgâr türbinleri: kanat yakalama sistemi ve dönen aksamdaki akım geçiş yolları özel çözüm gerektirir.
- Savunma sanayi ve patlayıcı ortamlar: kıvılcım riski nedeniyle en yüksek koruma seviyesi ve titiz ayırma mesafesi hesabı gerekir.
- Denizcilik ve yat: topraklama referansının farklı olması nedeniyle standart bina çözümleri doğrudan uygulanamaz.
9. Periyodik Kontrol ve Ölçüm
Yıldırımdan korunma sistemi kurulup unutulan bir yatırım değildir. Topraklama direnci zeminin nemine göre mevsimsel olarak değişir, bağlantı noktaları korozyona uğrar, parafudrlar aldıkları darbelerle ömrünü tamamlar. Türkiye’de iş ekipmanlarına ilişkin mevzuat, yıldırımdan korunma ve topraklama tesisatının yılda en az bir kez kontrol edilmesini öngörür. TS EN / IEC 62305 ise koruma seviyesine göre görsel ve kapsamlı muayene periyotları tanımlar.
Kontrolde topraklama direnci ölçülür, iniş iletkenlerinin sürekliliği doğrulanır, klemens ve bağlantılar incelenir, parafudrların durum göstergeleri kontrol edilir ve sonuçlar raporlanır. Yapıda ek bina, çatı üstü ekipman veya yeni bir enerji hattı gibi bir değişiklik olduğunda ise periyodu beklemeden yeniden değerlendirme yapılmalıdır.
10. En Sık Yapılan Altı Hata
- Risk analizi yapmadan, benzer bir projeye bakarak koruma seviyesi belirlemek.
- Yalnızca dış yıldırımlık kurup parafudru atlamak; hasarların çoğu tam da bu boşluktan gelir.
- Ayırma mesafesi hesabını yapmadan iniş iletkenini çatı ekipmanının yanından geçirmek.
- Topraklamayı tek bir direnç değerine indirgeyip elektrot geometrisini önemsememek.
- Parafudr kademelerini aynı pano içinde, aralarında mesafe bırakmadan yan yana koymak.
- Sistemi devreye aldıktan sonra ölçüm ve periyodik kontrolü ihmal etmek.
Sık Sorulan Sorular
Binamda dış yıldırımlık var, ayrıca parafudra ihtiyacım var mı?
Evet. Dış yıldırımlık deşarjı yakalayıp toprağa iletir; ancak bu sırada tesisatta yüksek gerilim indüklenir. Elektronik cihazlara asıl zararı veren budur. Parafudr bu indüklenen gerilime karşı koruma sağlar.
Yıldırımdan korunma sistemi ne sıklıkla kontrol edilmelidir?
Mevzuat gereği yılda en az bir kez. Koruma seviyesi yüksek ve kritik tesislerde standardın öngördüğü kapsamlı muayene periyotları ayrıca uygulanır.
Topraklama direnci kaç ohm olmalı?
Pratikte 10 ohm’un altı hedeflenir. Ancak tek başına direnç değeri yeterli bir ölçüt değildir; elektrot geometrisi ve eşpotansiyel bağlantının bütünlüğü en az onun kadar belirleyicidir.
Güneş enerjisi santrali için ayrı bir çözüm mü gerekiyor?
Evet. AC tarafın yanı sıra DC taraf da korunmalıdır ve DC parafudrlar sistem gerilimine (1100 V veya 1500 V) uygun seçilmelidir. Panel taşıyıcı yapıların eşpotansiyel bağlantısı da ayrıca ele alınır.
