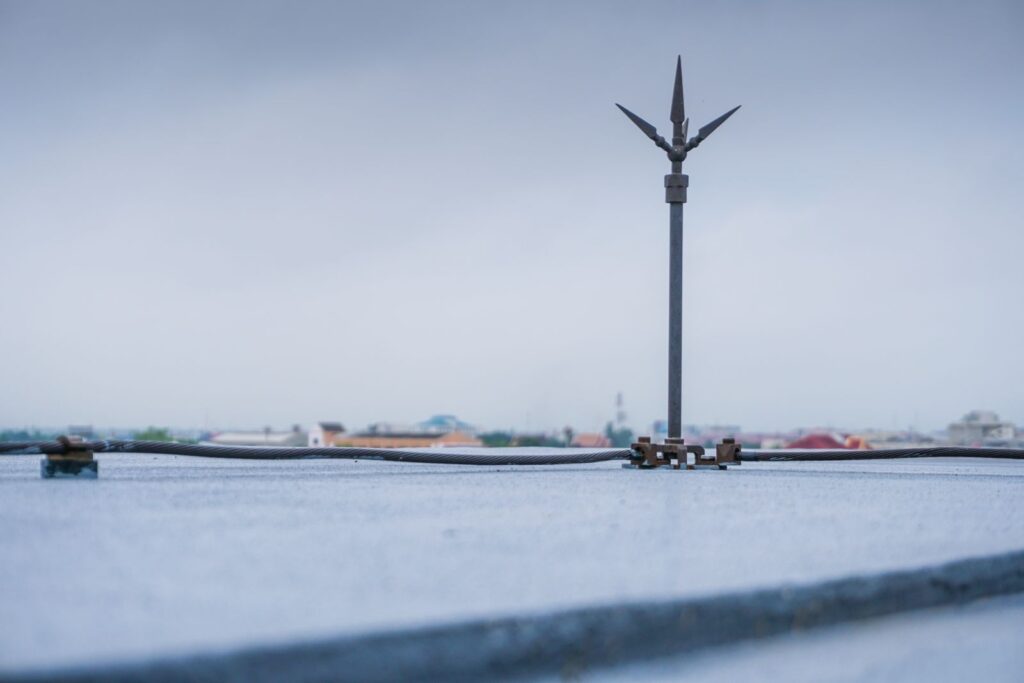

Franklin Çubuğu Nedir?

Benjamin Franklin 1752’de çatıya metal bir çubuk diktiğinde, bunun yıldırımı “çekeceğini” değil, düşerse nereye düşeceğini belirleyeceğini savunuyordu. İki yüz yetmiş yıl sonra dünyanın her yerinde uygulanan yıldırımdan korunma mühendisliği hâlâ aynı ilke üzerine kurulu.

Bu, konuyla ilgili en yaygın yanlış anlamanın da cevabıdır. Yakalama ucu yıldırımı ne çeker ne uzaklaştırır; deşarj olasılığını değiştirmez. Yaptığı iş, deşarj gerçekleştiğinde onu önceden belirlenmiş, kontrollü ve yapıya zarar vermeyen bir noktada karşılamaktır. Bu yazıda yakalama ucu tasarımının dayandığı fiziği, üç yerleştirme yönteminin hesap mantığını, malzeme ve kesit gerekliliklerini, ayırma mesafesi hesabını ve sahada en sık yapılan hataları ele alıyoruz.

Yakalama ucu sisteminin sistem içindeki yeri

TS EN IEC 62305-3’e göre dış yıldırımdan korunma sistemi (YKS) üç bölümden oluşur:

1. Yakalama ucu sistemi — deşarjı karşılayan bölüm
2. İniş iletkeni sistemi — akımı çatıdan zemine taşıyan bölüm
3. Toprak sonlandırma sistemi — akımı toprak içinde dağıtan bölüm

Franklin çubuğu, yakalama ucu sisteminin en tanınan bileşenidir ancak tek bileşen değildir. Standart, çubukların yanında yatay iletkenleri, gerilmiş telleri ve yapının kendi metal parçalarından oluşan doğal bileşenleri eşdeğer kabul eder. Hangisinin kullanılacağını yapının geometrisi ve mimarisi belirler.

Sistemin performansını belirleyen şey çubuğun markası veya uç biçimi değil, yerleştirme geometrisidir. Doğru boyutlandırılmış bir çubuk yanlış noktaya konulduğunda korumasız hacim bırakır ve bu hacim hesapla görünür hâle gelmediği sürece fark edilmez.

Yakalama fiziği: son atlama mesafesi

Yerleştirme yöntemlerinin tamamı tek bir fiziksel büyüklüğe dayanır: son atlama mesafesi.

Buluttan inen öncü kanal, yere yaklaştıkça altındaki noktalarda elektrik alan şiddetini yükseltir. Alan kritik değeri aştığında yerden yukarı yönlü uyarım çıkar ve iki kanal buluşur. Bu buluşmanın gerçekleşebileceği kritik uzaklığa son atlama mesafesi denir ve öncü kanalın taşıdığı yükle, dolayısıyla oluşacak tepe akımıyla ilişkilidir:

r = 10 · I⁰·⁶⁵

Burada r metre, I ise kiloamper cinsindendir. Formülün pratik anlamı şudur: zayıf yıldırımlar daha yakından yakalanır. 3 kA’lık bir deşarj yaklaşık 20 metreden, 16 kA’lık bir deşarj ise yaklaşık 60 metreden yakalanabilir.

Yıldırımdan korunma sınıfları tam olarak buradan türetilir. Her sınıf, korunmak istenen en küçük akım değerini kabul eder ve o akıma karşılık gelen son atlama mesafesini yuvarlanan küre yarıçapı olarak kullanır:

Sınıf I bir sistemin daha “güçlü” olması, daha kalın iletken kullanmasından değil, daha zayıf deşarjları da yakalayacak sıklıkta yakalama noktası içermesinden kaynaklanır. Yarıçap küçüldükçe küre yapının daha fazla ayrıntısına girer.

Aynı mantığın diğer ucunda en büyük tepe akım değerleri vardır: Sınıf I için 200 kA, Sınıf II için 150 kA, Sınıf III ve IV için 100 kA. Bu değerler iletken kesitlerinin, klemens dayanımlarının ve ayırma mesafesinin hesabında kullanılır.

İlginizi Çekebilir: IEC 62305-2 Yıldırım Risk Analizi

Yerleştirme yöntemi 1: Yuvarlanan küre

Standardın en genel geçerli yöntemidir ve her yapı geometrisinde, her yükseklikte kullanılabilir.

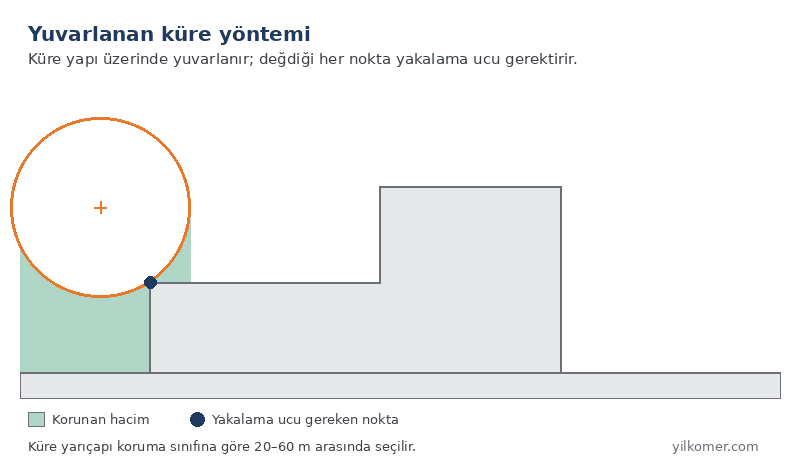

 Yuvarlanan küre yönteminin animasyonlu gösterimi. Yuvarlanan küre yönteminde temas noktaları ve korunan hacim

Yöntem şöyle işler: koruma sınıfına karşılık gelen yarıçapta hayali bir küre, yapının üzerinde her yönden yuvarlanır. Kürenin yüzeye değdiği her nokta yıldırımın çarpabileceği noktadır ve orada yakalama ucu bulunmalıdır. Kürenin ulaşamadığı hacimler korunmuş sayılır.

Yöntemin pratikteki en büyük faydası, çatı üstü ekipmanları görünür kılmasıdır. Klima dış üniteleri, anten direkleri, bacalar, asansör makine daireleri ve çatı korkulukları küre analizinde çoğu zaman ilk değme noktaları olarak çıkar. Kâğıt üzerinde eksiksiz görünen birçok sistem, bu analiz yapıldığında korumasız ekipman barındırdığı için yeniden düzenlenir.

Kademeli yapılarda ayrıca dikkat edilmesi gereken bir durum vardır: yüksek bir bloğun yanındaki alçak çatının bir bölümü, kürenin erişemediği bir cepte kalabilir ve ek yakalama ucu gerektirmeyebilir. Aynı şekilde, 60 metreyi aşan yapılarda kürenin yan cephelere de değdiği ve yalnızca çatı korumasının yetmediği unutulmamalıdır.

Yerleştirme yöntemi 2: Koruma açısı

Basit geometrili ve sınırlı yükseklikteki yapılarda daha hızlı bir yöntemdir.

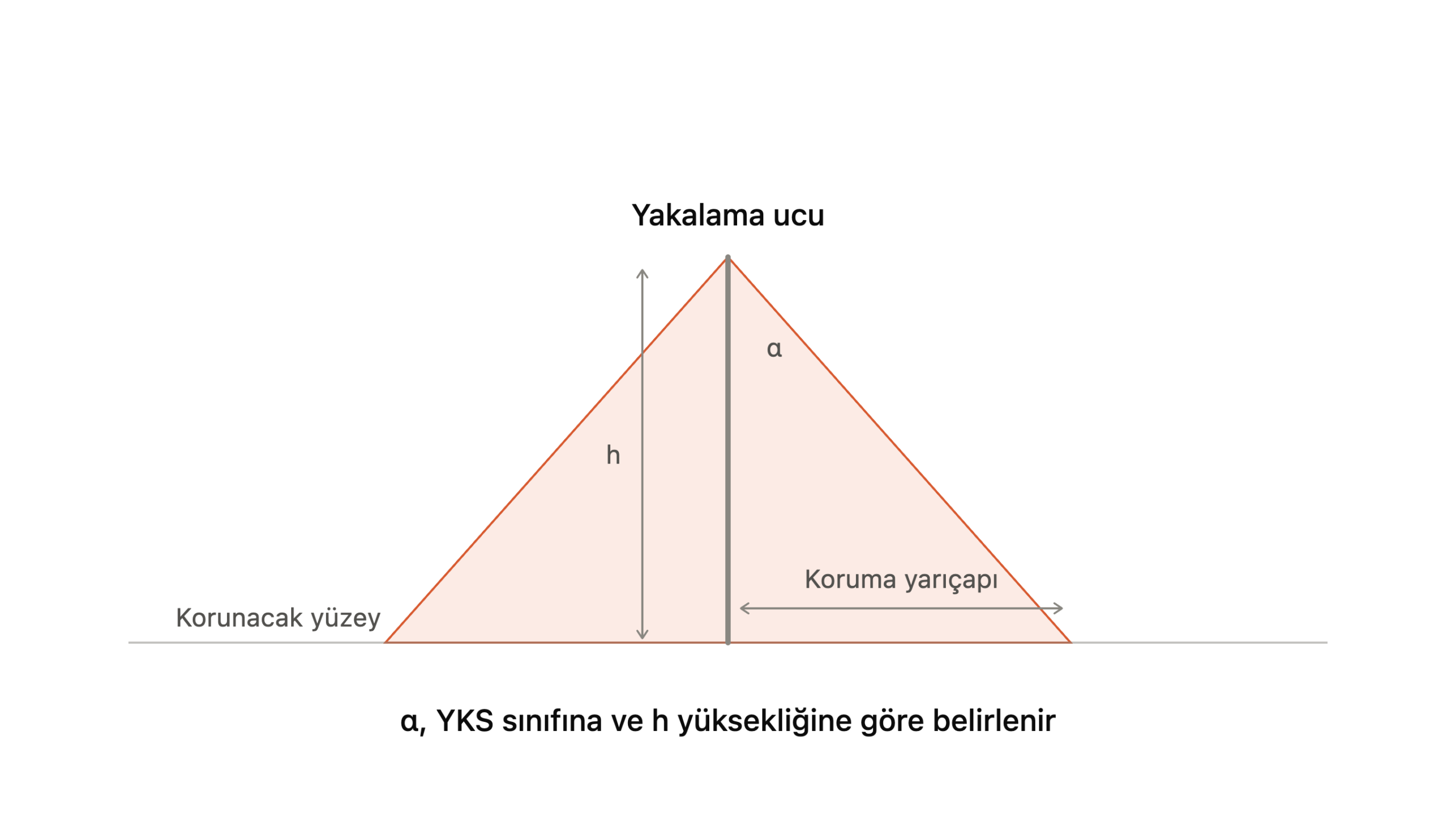

Görsel 2  Koruma açısı yöntemi. Yakalama ucundan açılan koruma konisi, α açısı ve h yüksekliği

Yakalama ucunun tepesinden aşağı doğru açılan bir koni tanımlanır; koninin içinde kalan hacim korunmuş kabul edilir. α açısı sabit değildir, koruma sınıfına ve çubuğun korunacak yüzeyden yüksekliğine bağlı olarak standardın grafiğinden okunur.

İki nokta sıkça atlanır.

Birincisi, h değeri çubuğun boyu değil, korunacak referans düzlemden itibaren yüksekliğidir. Çatı kenarına konulan bir çubukta bu düzlem zemin olabilir, çatı ortasındaki bir çubukta çatı yüzeyidir. Yanlış referans seçimi koruma yarıçapını olduğundan büyük gösterir.

İkincisi, koruma açısı yükseklikle daralır. Yani çubuğu iki katına çıkarmak korunan alanı iki katına çıkarmaz. Belirli bir yüksekliğin üzerinde yöntem tümüyle geçersiz hâle gelir ve yuvarlanan küreye geçilmesi gerekir. Yükseklik sınırı aşıldığı hâlde koni hesabıyla devam etmek, sahada en sık rastlanan tasarım hatasıdır.

Yerleştirme yöntemi 3: Mesh (göz) yöntemi

Geniş ve düz çatılarda tercih edilir.

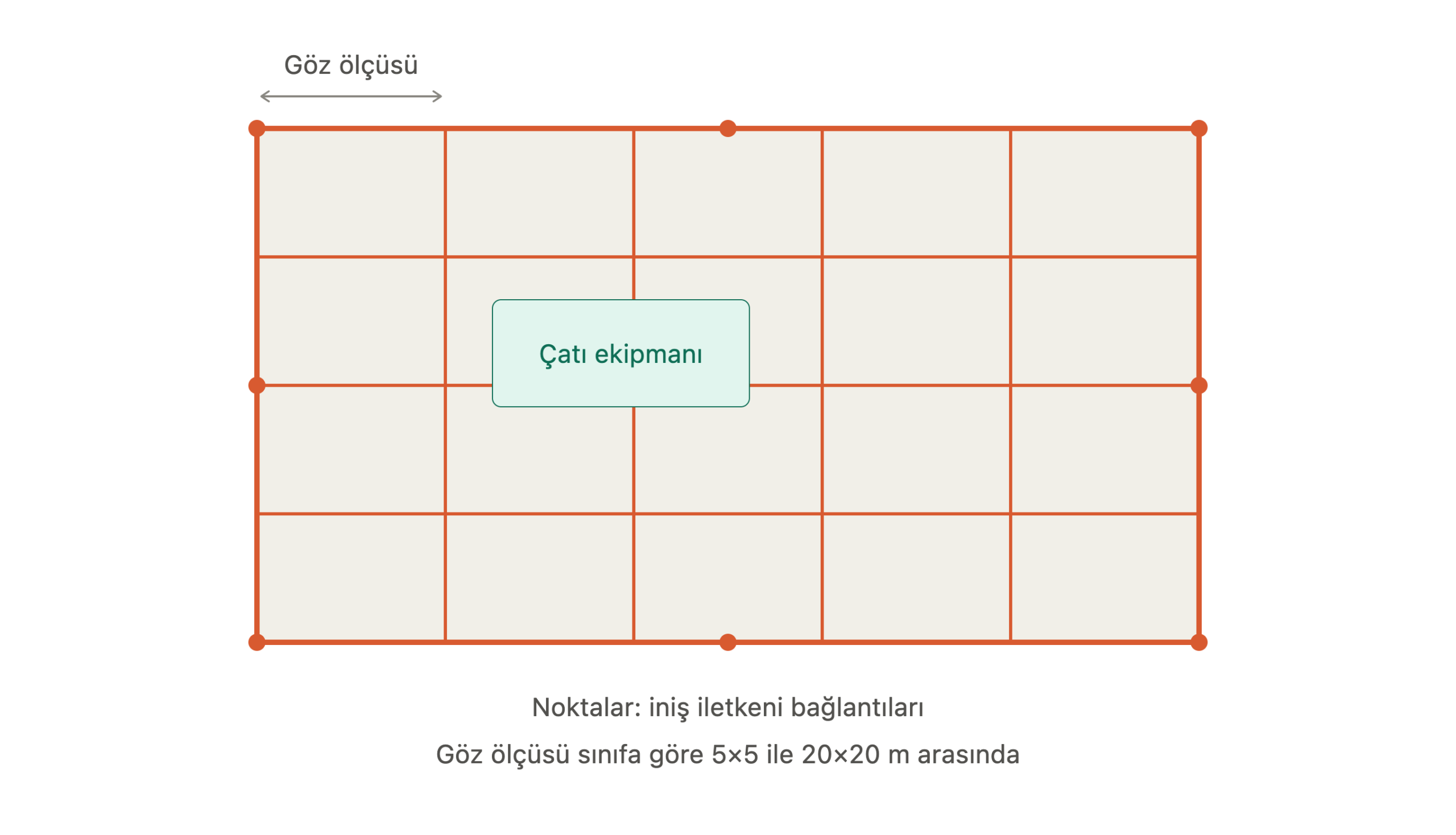

Görsel 3: Mesh (göz) yöntemi çatı planı Alt metin: Düz çatıda göz ağı, iniş iletkeni bağlantı noktaları ve çatı ekipmanı

Çatı yüzeyi iletkenlerden oluşan bir ağla bölünür. İletkenler çatı çevresini dolaşır ve düzenli aralıklarla iniş iletkenlerine bağlanır. Göz ölçüsü sınıfa göre 5×5 metreden 20×20 metreye kadar değişir.

Mesh yönteminin sık atlanan iki gerekliliği vardır. Birincisi, iletkenlerin mümkün olan en kısa ve en doğrudan yolu izlemesidir; çatıda dolaşan uzun ve dolambaçlı bir ağ, endüktans nedeniyle yüksek gerilim düşümü üretir ve ayırma mesafesi ihtiyacını büyütür. İkincisi, ağın çatı yüzeyini bölmesinin tek başına yeterli olmamasıdır: çatı kenarları da iletkenle çevrelenmelidir, çünkü deşarj en çok kenar ve köşelere yönelir.

Sınıfa göre tasarım parametreleri

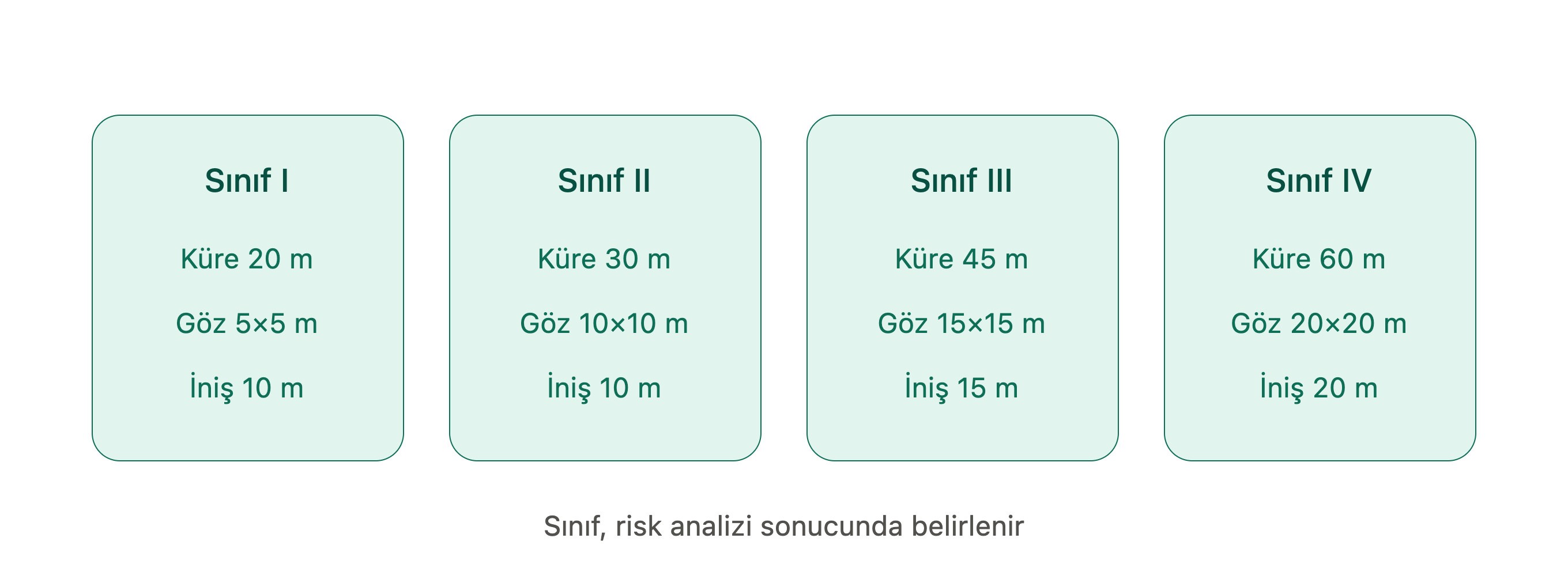

Görsel 4 YKS sınıflarına göre tasarım parametreleri. Sınıf I-IV için küre yarıçapı, göz ölçüsü ve iniş iletkeni aralığı

Üç yöntemin de girdisi aynıdır: yapının koruma sınıfı. Sınıf keyfî seçilmez; TS EN IEC 62305-2 kapsamında yapılan risk analizi, yapının kabul edilebilir risk seviyesine inmesi için gereken sınıfı belirler.

Analiz yapılmadan doğrudan “Sınıf II uygulayalım” demek iki yönlü hatadır. Gereğinden düşük bir sınıf koruma açığı bırakır; gereğinden yüksek bir sınıf ise müşteriye gereksiz maliyet yükler. Risk analizi bu iki hatayı da ortadan kaldıran tek araçtır.

Malzeme, kesit ve korozyon

Yakalama ucu bileşenleri, yıldırım akımının ısıl ve mekanik etkilerine dayanacak kesitte olmalıdır. TS EN 62561-2, bu bileşenler için malzeme ve minimum kesit değerlerini tanımlar.

Uygulamada yaygın seçimler bakır, kalaylı bakır, alüminyum, galvanizli çelik ve paslanmaz çeliktir. Çubuklar için tipik olarak 50 mm² (8 mm çap) kesit esas alınır; mekanik dayanımın kritik olmadığı bazı uygulamalarda bu değer 28 mm²’ye (6 mm çap) düşürülebilir.

Malzeme seçiminde belirleyici olan tek başına iletkenlik değildir. Galvanik uyum en az kesit kadar önemlidir. Elektrokimyasal seri üzerinde birbirinden uzak iki metalin nemli ortamda doğrudan teması, birkaç yıl içinde bağlantı noktasında korozyona ve süreklilik kaybına yol açar. Sahada en sık görülen hatalı eşleşmeler:

• Bakır iletkenin alüminyum çatı kaplamasına doğrudan teması
• Bakır iletkenin galvanizli çelik yapı elemanına doğrudan bağlanması
• Farklı metallerin aynı klemens içinde birleştirilmesi

Çözüm, bimetal klemens veya paslanmaz çelik ara eleman kullanmaktır. Bağlantı elemanlarının kendisi de TS EN 62561-1 kapsamında darbe akımı deneyine tabidir; H sınıfı bileşenler 100 kA, N sınıfı bileşenler 50 kA mertebesinde akıma göre sınıflandırılır.

Uç geometrisi tartışması

Sivri uç mu, küt uç mu sorusu sektörde uzun süredir tartışılır. Geleneksel yaklaşım sivri uçtan yanadır; sivri uç düşük alan şiddetinde korona üreterek uyarımı kolaylaştırır. Buna karşılık saha çalışmaları, küt uçlu çubukların bazı koşullarda daha yüksek yakalama başarısı gösterdiğini ortaya koymuştur; sivri uçtan çıkan yoğun korona, uzay yükü oluşturarak uyarımın gelişimini bastırabilmektedir.

TS EN IEC 62305-3 bu tartışmaya girmez ve uç geometrisini şart koşmaz. Standardın şart koştuğu şey kesit, malzeme ve konumdur. Pratikte bu, uç biçiminin bir performans kriteri değil, pazarlama argümanı olduğu anlamına gelir.

Doğal yakalama bileşenleri

Standardın tasarımcıya sunduğu en pratik imkânlardan biri, yapının kendi metal parçalarının yakalama ucu olarak sayılabilmesidir. Metal çatı kaplaması, korkuluklar, metal borular ve çatıdaki kalıcı metal aksam, koşulları sağlıyorsa ayrıca çubuk dikilmesine gerek bırakmaz.

Koşullar iki senaryoya ayrılır:

Delinme kabul edilebiliyorsa (altında yanıcı malzeme yoksa ve sızdırmazlık kritik değilse) daha ince kesitlere izin verilir. Çelik için 0,5 mm mertebesindeki kalınlıklar bu kapsamda değerlendirilir.

Delinme kabul edilemiyorsa (altında yanıcı malzeme varsa veya çatının su geçirmezliği korunmalıysa) belirgin biçimde kalın kesit gerekir. Çelik için 4 mm, bakır için 5 mm, alüminyum için 7 mm mertebesindeki değerler bu grupta kullanılır.

Her iki durumda da parçalar arasında elektriksel süreklilik bulunmalı ve yüzey yalıtkan bir kaplama taşımamalıdır. Boyalı sac çatılarda boya kalınlığı genellikle sorun yaratmaz, ancak plastik kaplı veya kompozit paneller doğal bileşen sayılmaz.

Doğal bileşenlerin kullanılması hem maliyeti düşürür hem de mimari açıdan daha temiz bir sonuç verir. Karar, sahada ölçüm ve inceleme gerektirir; katalog üzerinden verilemez.

İniş iletkenleri ve akım bölünmesi

Yakalama ucu tek başına bir sistem değildir; yakalanan akımın toprağa güvenli biçimde ulaşması gerekir.

İniş iletkenleri yapı çevresine mümkün olduğunca eşit aralıklarla dağıtılır. Sınıfa bağlı tipik aralık 10 ile 20 metre arasındadır. İletken sayısının artması yalnızca yedeklilik sağlamaz; iletken başına düşen akımı ve dolayısıyla yapı içinde endüklenen gerilimi doğrudan azaltır.

İletkenlerin tek cephede toplanması bu nedenle ciddi bir tasarım hatasıdır. Akım dağılmadığında hem manyetik alan hem de gerekli ayırma mesafesi büyür.

Ayırma mesafesi hesabı

Ayırma mesafesi (s), iniş iletkeni ile yapı içindeki metal tesisat arasında bırakılması gereken en küçük açıklıktır. Hesap şu biçimdedir:

s = kᵢ · (k_c / k_m) · l

• kᵢ koruma sınıfına bağlıdır: Sınıf I için 0,08; Sınıf II için 0,06; Sınıf III ve IV için 0,04
• k_c akım bölünme katsayısıdır ve iniş iletkeni sayısıyla azalır; tek iletkende 1, iki iletkende yaklaşık 0,66, dört ve üzerinde yaklaşık 0,44 değerini alır
• k_m ortamın yalıtım özelliğidir: hava için 1, beton ve tuğla için 0,5
• l, ilgili noktadan en yakın eşpotansiyel bağlantı noktasına kadar olan iletken uzunluğudur

Formülün okunması pratikte üç sonuç verir. İniş iletkeni sayısını artırmak gerekli mesafeyi küçültür. Yükseklik arttıkça l büyüdüğü için mesafe ihtiyacı da büyür. Mesafe sağlanamıyorsa tek çözüm eşpotansiyel bağlantı kurmaktır; “aradan biraz uzaklaştırdık” yaklaşımı hesaplanabilir bir koruma sağlamaz.

Gerekli mesafenin fiziksel olarak sağlanamadığı, eşpotansiyel bağlantının da uygun olmadığı durumlarda yalıtımlı iniş iletkeni çözümleri kullanılır. Bu ürünler kısa fiziksel mesafede eşdeğer bir hava aralığı sağlayacak biçimde tasarlanmıştır ve özellikle çatı üstü ekipmanların yoğun olduğu yapılarda tercih edilir.

Özel yapılarda dikkat edilecekler

Güneş enerjisi santralleri. Panel çerçeveleri doğal bileşen olarak değerlendirilebilir ancak ayırma mesafesi ve DC taraf koruması ayrıca ele alınmalıdır. Yakalama uçlarının panellere gölge düşürmemesi de bir tasarım kısıtıdır.

Veri merkezleri ve hassas tesisler. Burada belirleyici olan fiziksel hasar değil, endüklenen gerilimdir. İniş iletkeni sayısının artırılması ve mesh yönteminin tercih edilmesi iç ortamdaki manyetik alanı azaltır.

Patlayıcı ortam bulunan tesisler. Risk analizi genellikle en yüksek koruma sınıfını gerektirir; ayrıca yakalama noktalarının tehlikeli bölge dışında tutulması ve kıvılcım oluşumunun tümüyle engellenmesi gerekir.

Yüksek yapılar. 60 metrenin üzerinde yan cephelere yönelen deşarjlar dikkate alınmalı, üst bölgede cephe koruması planlanmalıdır.

Sahada en sık görülen hatalar

• Çatı üstü ekipmanların koruma hacminin dışında bırakılması
• Yükseklik sınırı aşıldığı hâlde koruma açısı yöntemiyle devam edilmesi
• Koruma açısı hesabında yanlış referans düzlemi seçilmesi
• İniş iletkenlerinin tek cephede toplanması
• Farklı metallerin doğrudan temas ettirilmesi
• Yakalama ucu iletkenlerinin gereksiz uzun ve dolambaçlı çekilmesi
• Yıldırım topraklamasının bina ana topraklamasından yalıtılması
• Risk analizi yapılmadan koruma sınıfı seçilmesi
• Çatıya sonradan eklenen ekipmanın sisteme dahil edilmemesi

Bu hataların ortak özelliği, sistemin görsel olarak eksiksiz görünmesine rağmen hesap açısından koruma sağlamamasıdır.

Kabul, kontrol ve bakım

Yakalama ucu sistemi açık havada, mekanik ve kimyasal etkiye maruz çalışır. Kabul aşamasında ve ardından yılda en az bir kez doğrulanması gerekenler:

• Çubuk, iletken ve bağlantı noktalarının mekanik sağlamlığı
• Korozyon durumu, özellikle farklı metal birleşimlerinde
• İletken süreklilik ölçümü ve bağlantı direncinin kabul sınırları içinde olması
• Test klemenslerinden topraklama direnci ölçümü
• Ayırma mesafelerinin korunup korunmadığının kontrolü
• Çatıya sonradan eklenmiş ekipmanların koruma hacmi içinde kalıp kalmadığı

Son madde özellikle önemlidir. Çatıya sonradan eklenen bir klima ünitesi veya anten, mevcut sistemin geçerliliğini tümüyle ortadan kaldırabilir. Ölçüm sonuçları yetkili mühendis onaylı raporla belgelenmelidir.

Sık sorulan sorular

Franklin çubuğu yıldırımı çeker mi?

Hayır. Yıldırımın oluşumunu ve yapıya yönelmesini etkilemez. Yaptığı iş, deşarj gerçekleştiğinde onu kontrollü bir noktada karşılamaktır.

Sivri uçlu çubuk daha mı iyidir?

Standart uç geometrisi konusunda şart koşmaz. Belirleyici olan kesit, malzeme ve konumdur.

Kaç adet yakalama ucu gerekir?

Sayı, yerleştirme yöntemi ve koruma sınıfıyla belirlenir. Yapı geometrisi çıkarılmadan sayı vermek mümkün değildir.

Metal çatım var, yine de çubuk gerekir mi?

Kalınlık, süreklilik ve kaplama koşulları sağlanıyorsa metal çatı doğal yakalama bileşeni olarak kullanılabilir. Bu, sahada doğrulanması gereken bir tespittir.

Çubuğu uzatırsam daha geniş alan korunur mu?

Kısmen. Koruma açısı yükseklikle daraldığı için koruma yarıçapı boyla orantılı büyümez; belirli bir yükseklikten sonra yöntem geçerliliğini yitirir.

Sistem tek başına elektronik cihazları korur mu?

Korumaz. Dış sistem fiziksel hasarı ve yangını önler; elektronik sistemler için ayrıca parafudr uygulanması gerekir.
