Aktif paratoner nedir?
Aktif paratoner, uluslararası literatürdeki adıyla ESE (Early Streamer Emission) başlığı, klasik bir yakalama ucundan farklı olarak üzerinde bir tetikleme düzeneği taşıyan yıldırım yakalama elemanıdır. Türkçe kaynaklarda “erken akış uyarımlı paratoner” veya “erken start uyarımlı paratoner” olarak da geçer.
Temel iddia şudur: başlık, fırtına yaklaşırken atmosferdeki elektrostatik alan değişimini algılar ve kritik anda kontrollü bir ön iyonizasyon üreterek yukarı yönlü uyarımı aynı yükseklikteki basit bir çubuktan daha erken başlatır. Bu zaman farkına erken akış kazancı (ΔT) denir ve mikrosaniye cinsinden ifade edilir.
Teknolojinin geçmişi radyoaktif başlıklara dayanır. 1970’li ve 80’li yıllarda amerikyum-241 veya radyum-226 izotoplarıyla hava boşluğunu iyonize eden başlıklar yaygın olarak kullanıldı. Bu ürünlerin radyasyon güvenliği gerekçesiyle yasaklanmasının ardından, aynı işlevi radyoaktif kaynak olmadan yerine getirdiğini iddia eden elektronik ve piezoelektrik tetiklemeli başlıklar piyasaya girdi. Bugün aktif paratoner denince kastedilen ürün grubu budur.

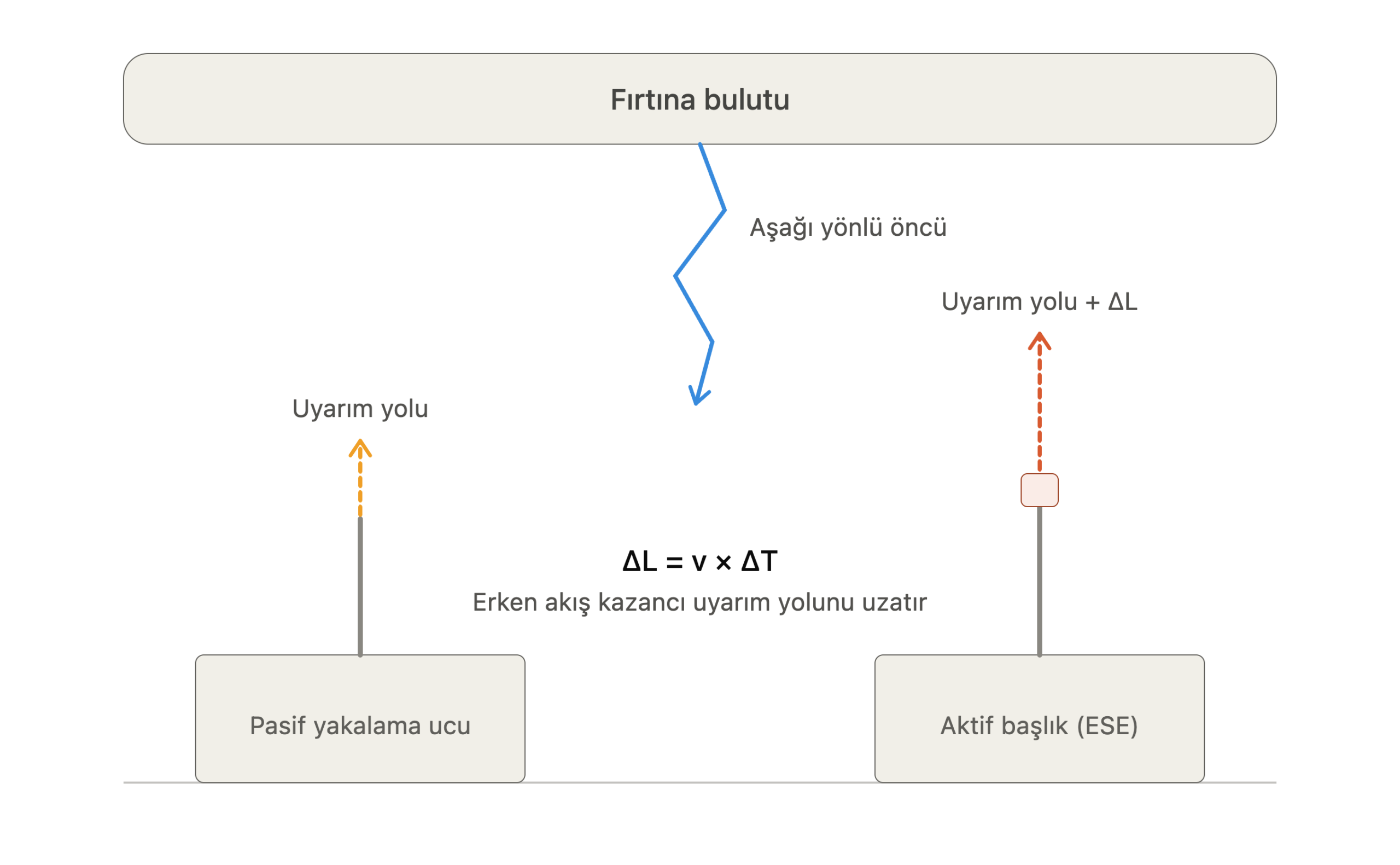

Görsel 1:ESE aktif paratonerin çalışma prensibi: aşağı yönlü öncü kanal ile pasif ve aktif uçların uyarım yolları. Aktif paratoner çalışma prensibi şeması, aşağı yönlü öncü kanal ve erken akış kazancı ΔL
Çalışma prensibi: alan, tetikleme ve ΔT
Sakin havada yer seviyesindeki atmosferik elektrik alanı 100-200 V/m mertebesindedir. Yüklü bir fırtına bulutu yaklaştığında bu değer 10-20 kV/m seviyesine kadar tırmanır. Aktif başlıkların çalışma mantığı bu tırmanışın kendisine dayanır.
Başlığın gövdesinde, yakalama ucundan yalıtılmış toplayıcı elektrotlar bulunur. Yükselen alan bu elektrotlar üzerinde bir yük birikimine yol açar. Ürün tasarımına göre bu enerji ya doğrudan kapasitif kuplaj yoluyla ya da piezoelektrik bir eleman üzerinden bir tetikleme devresine aktarılır. Alan, öncü kanalın son atlama mesafesine karşılık gelen eşiği aştığında devre boşalır ve yakalama ucunun hemen çevresinde kısa süreli, kontrollü bir kıvılcım oluşturur. Bu kıvılcımın ürettiği serbest elektronlar, yukarı yönlü uyarımın başlaması için gereken ön iyonizasyonu sağlar.
Kritik nokta, tetiklemenin zamanlamasıdır. Çok erken tetiklenen bir başlık, uzay yükü bulutu oluşturarak kendi uyarımını bastırabilir; çok geç tetiklenen bir başlık ise klasik bir çubuktan farksız davranır. Ürünler arasındaki performans farkı büyük ölçüde bu zamanlama tasarımından kaynaklanır.
İlginizi Çekebilir: Franklin France ACTIVE 4D® — Fırtına Algılamalı ve Sayaçlı Aktif Paratoner
Aktif başlıkların ek bir enerji kaynağına ihtiyaç duymaması, sistemin bakım yükü açısından avantajlı görünen yanıdır. Ancak aynı özellik, sahada başlığın gerçekten çalışır durumda olup olmadığını doğrulamayı zorlaştırır; kontrol ancak üreticiye ait test cihazlarıyla yapılabilir.
ΔT laboratuvarda nasıl belirlenir?
Bir aktif başlığın kataloğunda yazan ΔT değeri saha ölçümünden değil, laboratuvar karşılaştırmasından gelir. NF C 17-102 standardının ek bölümünde tarif edilen prosedür özetle şöyledir:
- Yüksek gerilim laboratuvarında, uygun bir darbe gerilimi üreteci ile deney düzeneği kurulur.
- Referans olarak standart bir sivri çubuk (SR) ile deneye tabi tutulacak ESE başlığı aynı koşullarda, aynı yükseklikte konumlandırılır.
- Her iki numuneye de 100’er adet aynı genlik ve dalga şeklinde darbe uygulanır.
- Her darbede numunelerin uyarım başlatma süreleri ölçülür, ortalamaları alınır ve aradaki fark ΔT olarak kaydedilir.
Bu ΔT değeri, koruma yarıçapı hesabında doğrudan kullanılan uyarım yolu (ΔL) büyüklüğüne çevrilir:
ΔL (m) = v (m/µs) × ΔT (µs)
Standart, uyarım ilerleme hızı v için 1 m/µs kabul eder. Yani 30 µs erken akış kazancı olan bir başlık, hesapta 30 metrelik ek bir uyarım yolu olarak değerlendirilir. Standardın ΔT için üst sınır tanımlaması, bu değerin katalog üzerinde sınırsız büyütülmesini engeller.
Koruma yarıçapı (Rp) hesabı
Aktif paratoner projelendirmesinin merkezinde tek bir formül vardır:
Rp = √[ h × (2D − h) + ΔL × (2D + ΔL) ]
Burada:
- Rp: Koruma yarıçapı (m)
- h: Başlık ucunun korunacak yüzeyden yüksekliği (m)
- D: Koruma seviyesine bağlı tetikleme mesafesi
- ΔL: Uyarım yolu (m)
D değeri seçilen koruma seviyesine göre değişir: seviye I için 20 m, seviye II için 45 m, seviye III için 60 m. Formülün h ≥ 5 m koşulunda geçerli olduğuna, daha düşük yüksekliklerde ise standardın tablo değerlerinin kullanıldığına dikkat edilmelidir. Başlığın korunacak en yüksek noktadan en az 2 metre yukarıda konumlandırılması ise mutlak bir montaj şartıdır.

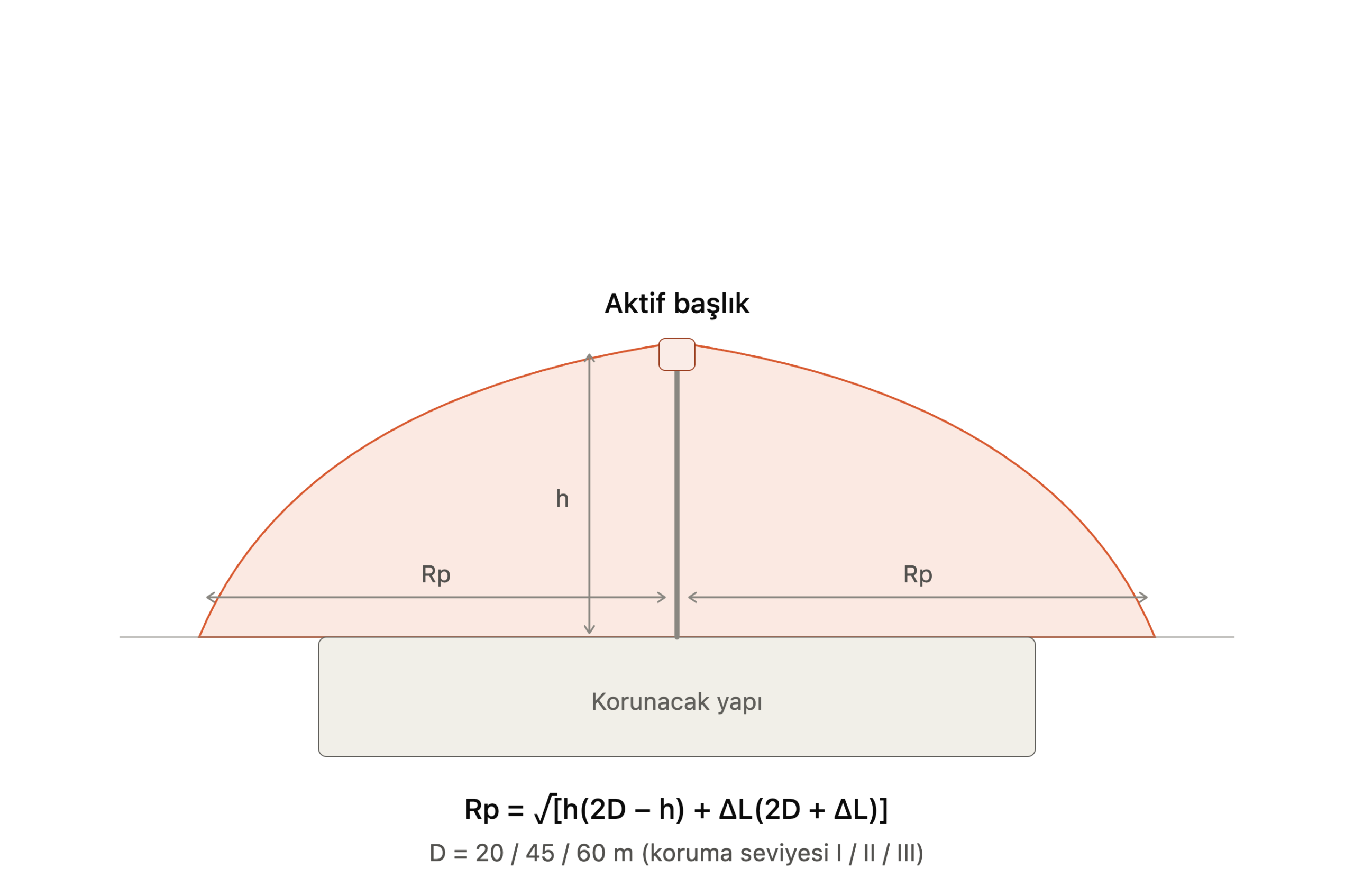

Görsel 2: Koruma yarıçapı geometrisi ve hesap parametreleri. Aktif paratoner koruma yarıçapı Rp, direk yüksekliği h ve koruma zarfı kesiti
Formülün pratik sonucu şudur: koruma yarıçapı, direk yüksekliği arttıkça ve seçilen koruma seviyesi gevşedikçe büyür. Bu nedenle aynı ürün için katalogda 30 metreden 100 metrenin üzerine kadar uzanan yarıçap değerleri görülebilir. Burada dikkat edilmesi gereken nokta, Rp’nin fiziksel bir garanti değil, ilgili standardın tanımladığı geometrik bir zarf olmasıdır. Zarfın dışına taşan hiçbir ekipman korunmuş sayılmaz; zarfın içinde kalması ise yan vuruş ihtimalini sıfırlamaz.
Pasif yakalama uçlarından farkı nedir?
TS EN IEC 62305-3, dış yıldırımdan korunma sisteminin yakalama tertibatı için üç yöntem tanımlar: yuvarlanan küre, mesh (göz) yöntemi ve koruma açısı. Üçü de çok sayıda yakalama noktası ve dağıtılmış iniş iletkeni mantığına dayanır.

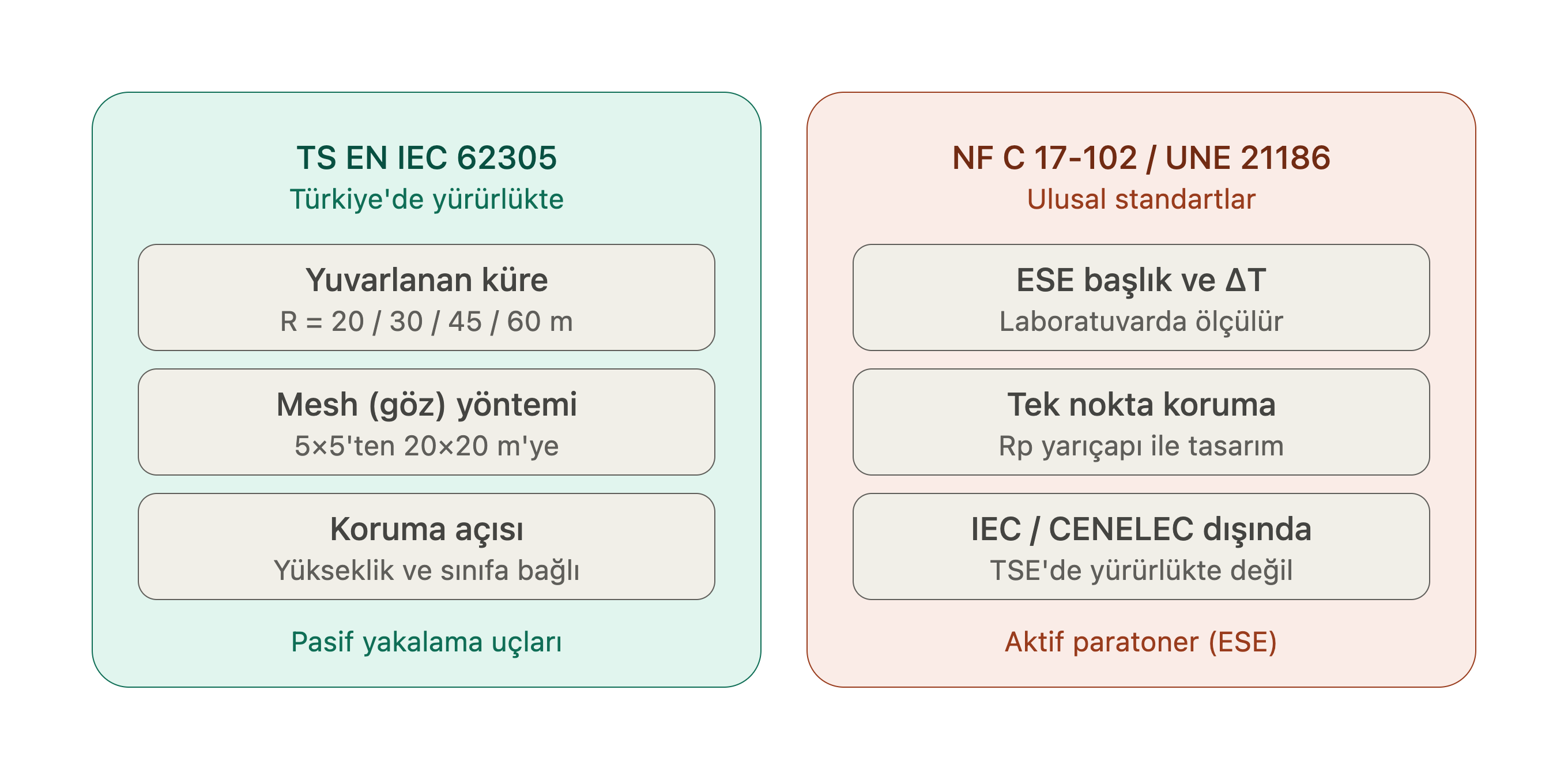

Görsel 3: TS EN IEC 62305 ile NF C 17-102 yaklaşımlarının karşılaştırması. Yuvarlanan küre, mesh ve koruma açısı yöntemleri ile ESE aktif paratoner yaklaşımının karşılaştırma tablosu
İki yaklaşım arasındaki fark yalnızca yakalama noktası sayısı değildir. Asıl mühendislik farkı akım dağılımında ortaya çıkar. Tek bir aktif başlıkla kurulan sistemde 100-200 kA mertebesindeki yıldırım akımının tamamı genellikle iki iniş iletkeni üzerinden toprağa aktarılır. Mesh yöntemiyle kurulmuş bir sistemde ise aynı akım altı, sekiz, kimi zaman daha fazla iletkene bölünür.
Bunun üç doğrudan sonucu vardır:
- İletken başına düşen akım düştüğü için yapı içindeki manyetik alan ve endüklenen gerilimler azalır.
- Gerekli ayırma mesafesi (s) küçülür; yani iniş iletkeni ile bina içindeki metal tesisatlar arasında bırakılması gereken güvenli açıklık daralır.
- Tek bir iniş yolundaki kopukluk veya korozyon, sistemin tamamını devre dışı bırakmaz.
Özellikle içinde hassas elektronik barındıran veri merkezi, hastane, üretim tesisi gibi yapılarda bu farklar tasarımı doğrudan etkiler.
Türkiye’de ve dünyada standart durumu
Sahada en çok kafa karıştıran konu bu başlıktır ve netleştirilmesi gerekir.
Uluslararası düzeyde: IEC tarafından yayımlanan ve CENELEC tarafından EN olarak benimsenen 62305 serisi, yıldırımdan korunmanın uluslararası kabul görmüş standardıdır. Bu seride aktif paratonerlere ve ESE yöntemine yer verilmez. IEC ve CENELEC’in ilgili teknik komitelerine yöneltilen sorulara, konunun standart kapsamında bulunmadığı yönünde yanıt verilmiştir. Amerika Birleşik Devletleri’nde NFPA 780 standardı da ESE tipi başlıkları kapsamına almamıştır.
Türkiye’de: TS EN IEC 62305 serisi (1, 2, 3 ve 4. bölümler) yürürlüktedir ve yıldırımdan korunma tasarımının referansıdır. Aktif paratonerler için tablo şöyledir:
- TS 13709 (2016), aktif paratoner başlığının kendisini tanımlayan bir ürün standardı olarak yayımlanmıştır. Kaynak olarak NF C 17-102:2011 ve UNE 21186:2011 esas alınmıştır.
- 30.09.2019 tarihli TSE Teknik Kurulu toplantısında, TS 201812257 sayılı “Yıldırımdan Korunma – Aktif Paratoner Sistemleri” standart tasarısı kabul edilmemiştir. Yani başlığın ürün özelliklerini tarif eden bir metin bulunsa da, aktif paratoner sistemlerinin tasarımı ve tesisatı için yürürlükte ulusal bir standart yoktur.
Mevzuat tarafı: Binaların Yangından Korunması Hakkında Yönetmelik’in 64. maddesi, yapılarda yıldırımdan korunma tesisatı kurulmasını zorunlu kılar ancak tasarımı standartlara havale eder. Topraklama tarafında ise Elektrik Tesislerinde Topraklamalar Yönetmeliği ve periyodik ölçüm yükümlülükleri devreye girer.
Sonuç olarak aktif paratoner kullanımı Türkiye’de yasak değildir ve yaygın biçimde uygulanmaktadır. Ancak projenin hangi standarda göre hesaplandığı, teknik şartnamede ve proje dosyasında açıkça belirtilmelidir. Aynı projede 62305 ve NF C 17-102 yöntemlerini karıştırmak, denetim aşamasında sorun çıkaran en yaygın hatadır.
İlginizi Çekebilir: Dış Yıldırımdan Korunma Sistemleri
Tartışma neden bitmiyor?
Aktif paratoner üreticileri, akredite laboratuvarlarda ölçülen ΔT değerlerine ve sahadaki uzun yıllara dayanan uygulama geçmişine işaret eder. Standart komiteleri ise itirazlarını iki noktada toplar.
Birincisi ölçek sorunudur. Laboratuvarda birkaç metrelik bir hava aralığında, mikrosaniye mertebesinde ölçülen bir avantajın, kilometrelerce uzunlukta ve tamamen farklı zaman ölçeğinde ilerleyen doğal bir öncü kanal karşısında aynı oranda geçerli olacağı gösterilememiştir. Deney düzeneğindeki darbe dalga şekli, doğal yıldırımın alan yükselme profilini birebir temsil etmez.
İkincisi tek nokta bağımlılığıdır. Yakalama işlevi tek bir başlığa yüklendiğinde, o başlığın beklendiği gibi davranmadığı durumda deşarj yapının başka bir noktasına ulaşır ve bu nokta için hiçbir iniş yolu tasarlanmamıştır.
Bu tartışmanın pratik karşılığı şudur: aktif paratoner tercih ediliyorsa, seçim bir pazarlama vaadine değil, yapının risk analizine ve sahada doğrulanabilir tasarım verilerine dayanmalıdır.
Tesisat bileşenleri ve montaj kuralları
Aktif paratonerin performansı büyük ölçüde başlığın altında kalan kısmın kalitesine bağlıdır. Sahada karşılaşılan arızaların büyük çoğunluğu başlıktan değil, iniş ve topraklama tarafından kaynaklanır.

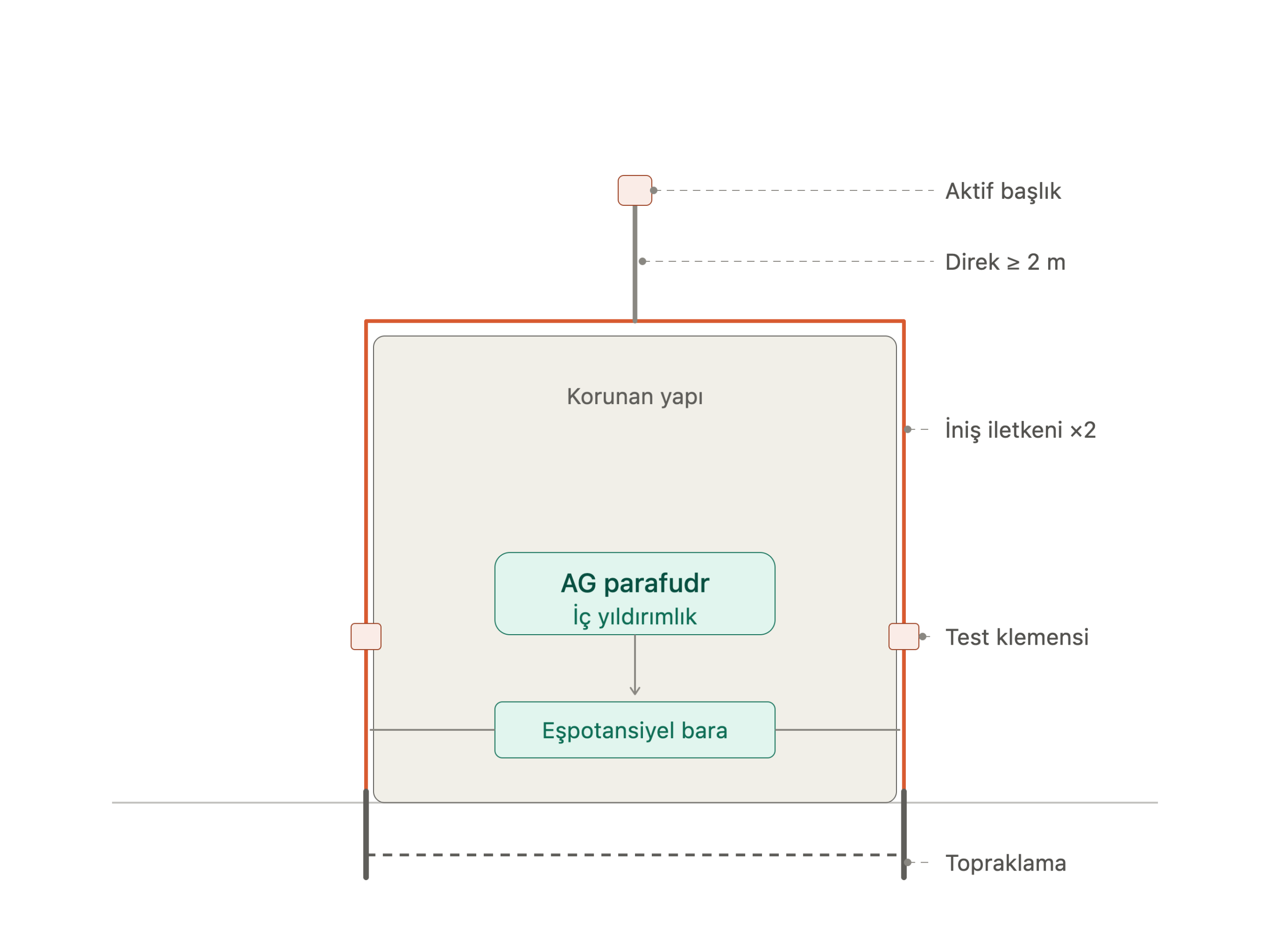

Görsel 4 Aktif paratoner tesisatının bileşenleri. Aktif paratoner tesisatı kesiti; başlık, direk, iniş iletkenleri, test klemensi, topraklama ve eşpotansiyel bara
Doğru kurulmuş bir tesisatta bulunması gerekenler:
- Direk: Başlık, korunacak en yüksek noktadan en az 2 m yukarıda olmalıdır. Direk, yıldırım akımını taşıyacak kesitte ve rüzgâr yüküne dayanacak şekilde sabitlenmelidir.
- İniş iletkenleri: En az iki adet, farklı cephelerden, mümkün olduğunca birbirine dik güzergâhlardan indirilir. Yapı yüksekliği arttıkça ek iletken gerekir.
- İletken seçimi: Kesit ve malzeme, TS EN 62561 serisi bileşen standartlarına uygun olmalıdır. Farklı metallerin birleşim noktalarında galvanik korozyon riski gözetilmelidir.
- Test klemensi: Her iniş iletkeninde, ölçüm için erişilebilir bir kotta bulunmalıdır.
- Darbe sayacı: Sisteme ulaşan yıldırım darbelerinin kayıt altına alınmasını sağlar; periyodik kontrol raporlarında değerli bir veridir.
- Topraklama: Her iniş iletkeni için ayrı elektrot tesis edilir ve elektrotlar birbirine bağlanır. Aktif paratoner şartnameleri genellikle 10 Ω’un altında bir direnç değeri arar.
- Eşpotansiyel bağlantı: Topraklama sistemi, yapının ana eşpotansiyel barasına bağlanmalıdır. Ayrı ve birbirinden yalıtık topraklama sistemleri kurmak, potansiyel farkı yaratarak hasarı artırır.
- Ayırma mesafesi: İniş iletkeni ile bina içindeki metal boru, kablo tavası ve tesisat arasında hesapla belirlenen açıklık korunmalıdır. Sağlanamadığı yerlerde eşpotansiyel bağlantı yapılır.
Çatıdaki klima dış üniteleri, anten direkleri, bacalar ve yürüyüş yolları koruma zarfının içinde kalmalıdır. Zarfın dışında kalan her ekipman, ayrı bir yakalama çözümü gerektirir.
Dış sistem tek başına yeterli değildir
Burası çoğu projede atlanan noktadır. Hangi dış yıldırımdan korunma yöntemi seçilirse seçilsin, o sistem yapıyı fiziksel hasardan ve yangından korur; içerideki elektrik ve elektronik sistemleri korumaz.
Yıldırım akımı iniş iletkenlerinden geçerken çevresinde güçlü bir manyetik alan üretir ve bu alan bina içindeki kablo devrelerinde aşırı gerilim endükler. Ayrıca hasarın önemli bir kısmı doğrudan vuruştan değil, enerji ve haberleşme hatlarından gelen endüklenmiş darbelerden kaynaklanır.
Bu nedenle dış sistemin tamamlayıcısı olarak alçak gerilim parafudrları (SPD) gereklidir:
- Tip 1: Ana panoda, doğrudan yıldırım akımına karşı
- Tip 2: Tali panolarda, artık gerilimin sınırlanması için
- Tip 3: Hassas cihazın hemen yanında, son kademe koruma
Bu üç kademenin birbiriyle enerji koordinasyonu sağlanmadığında, sistem kâğıt üzerinde eksiksiz görünse de sahada beklenen korumayı vermez.
Periyodik kontrol ve bakım
Yıldırımdan korunma sistemi kurulup unutulacak bir tesisat değildir. Yılda en az bir kez, fırtına sezonu öncesinde yapılması gereken kontroller:
- Başlığın ve direğin görsel muayenesi, bağlantı sıkılıklarının kontrolü
- İniş iletkenlerinin süreklilik ölçümü, korozyon ve mekanik hasar kontrolü
- Test klemenslerinden topraklama direnci ölçümü ve raporlanması
- Darbe sayacı okumasının kaydedilmesi
- Parafudr durum göstergelerinin kontrolü ve ömrünü tamamlayanların değişimi
Patlayıcı ortam barındıran tesislerde kontrol sıklığı artar. Ölçüm sonuçları yetkili mühendis onaylı raporla belgelenmelidir.
İlginizi Çekebilir: Parafudr Nedir Ne İşe Yarar?
Doğru karar nasıl verilir?
Aktif mı pasif mi sorusunun tek bir doğru cevabı yoktur; doğru olan, kararın sıralamasıdır:
- Risk analizi. TS EN IEC 62305-2 kapsamında yapının risk bileşenleri hesaplanır, gerekli koruma seviyesi (LPL I–IV) belirlenir.
- Yapı incelemesi. Geometri, çatı ekipmanları, yanıcı madde varlığı, mevcut topraklama altyapısı ve hassas sistemler yerinde değerlendirilir.
- Yöntem seçimi. Yakalama tertibatı, iniş sayısı ve topraklama düzeni bu verilere göre belirlenir.
- Hesaplar. Ayırma mesafesi, akım dağılımı ve topraklama direnci hesaplanır.
- İç yıldırımlık koordinasyonu. Parafudr tipleri ve konumları belirlenir.
- Uygulama ve belgelendirme. Standarda uygun bileşenlerle montaj yapılır, ölçümler raporlanır.
Bu sıralamayı atlayıp ürün seçimiyle başlayan projeler, sahada en pahalıya mal olan projelerdir.
Sık sorulan sorular
Aktif paratoner Türkiye’de yasal mı? Kullanımı yasak değildir. Ancak aktif paratoner sistemleri için yürürlükte ulusal bir tasarım standardı bulunmamaktadır. Projede hangi standardın esas alındığı açıkça belirtilmelidir.
Katalogdaki 100 metrelik koruma yarıçapı gerçek mi? Bu değer, ilgili standardın hesap yöntemiyle üretilen geometrik bir zarftır. Fiziksel bir garanti anlamına gelmez ve seçilen koruma seviyesine, direk yüksekliğine ve ΔT değerine bağlı olarak değişir.
ΔT değeri yüksek olan ürün daha mı iyidir? ΔT laboratuvar koşullarında ölçülen bir karşılaştırma büyüklüğüdür ve standart bir üst sınır tanımlar. Tek başına ürün kalitesinin göstergesi sayılamaz; gövde malzemesi, darbe akımı dayanımı ve koruma sınıfı da değerlendirilmelidir.
Aktif paratoner varsa parafudr gerekmez mi? Gerekir. Dış sistem yapıyı fiziksel hasardan korur, elektronik cihazları korumaz. AG parafudr her durumda tesisatın parçasıdır.
Kaç iniş iletkeni gerekir? En az iki adet, farklı cephelerden. Yapı yüksekliği ve geometrisi arttıkça ek iletken gerekir.
Topraklama direnci kaç ohm olmalı? Aktif paratoner şartnameleri genellikle 10 Ω’un altını arar. Sağlanamadığı durumlarda ek elektrot veya kimyasal iyileştirme uygulanır.
Aktif paratoner, yıldırım yakalama noktasını tek bir başlıkta toplamayı hedefleyen ve erken akış kazancı iddiasına dayanan bir çözümdür. Ulusal standartlarda tanımlanmış, sahada yaygın olarak uygulanan, ancak uluslararası standart komitelerinin kapsamına almadığı bir teknolojidir.
Bu tabloda doğru yaklaşım, ürünü tartışmadan önce riski ölçmektir. Yapının risk profili, koruma seviyesi, akım dağılımı ve iç yıldırımlık ihtiyacı belirlenmeden yapılan her seçim, teknik değil ticari bir tercihtir.
Yılkomer olarak, TS EN IEC 62305-2 kapsamında yıldırım risk analizi yapıyor, yapıya özel dış ve iç yıldırımdan korunma tasarımı hazırlıyor, mevcut tesisatlarınızın ölçüm ve periyodik kontrolünü gerçekleştiriyoruz. Projeniz için ücretsiz ön değerlendirme talep edebilirsiniz.
