Yıldırım, fırtına bulutu (kümülonimbus) ile yer arasında veya bulut içinde biriken elektrik yükünün, aradaki havayı iletken hale getirerek ani biçimde boşalmasıdır. Görünen ışığa şimşek, kanalın ani ısınmasıyla oluşan şok dalgasının sesine gök gürültüsü denir. Bir yıldırım deşarjı milisaniyeler içinde on binlerce amper akım taşır ve yapılar, elektrik tesisatları, elektronik sistemler ve insanlar için doğrudan ve dolaylı tehlikeler oluşturur.
- Yıldırım yapı ve elektroniklere dört yolla (S1–S4) zarar verir; çoğu hasar S2–S4 kaynaklıdır.
- Etkili koruma dört bileşen gerektirir: dış LPS, iç koruma (parafudr kademeleri), topraklama, eş potansiyel bağlantı.
- Tasarım IEC 62305 standartlarına ve mühendislik parametrelerine dayanır; 10/350 µs ve 8/20 µs test dalgaları kullanılır.
- Açık alanda kişisel korunma: 30/30 kuralı, derhal kapalı alana geç ve metal araçları sığınak olarak kullan.
Bu yazıda yıldırımın nasıl oluştuğunu, mühendislik tasarımına giren akım parametrelerini, yapılara hangi yollarla zarar verdiğini ve IEC 62305 çerçevesinde nasıl korunulacağını ele alıyoruz.
. Yıldırım nasıl oluşur?

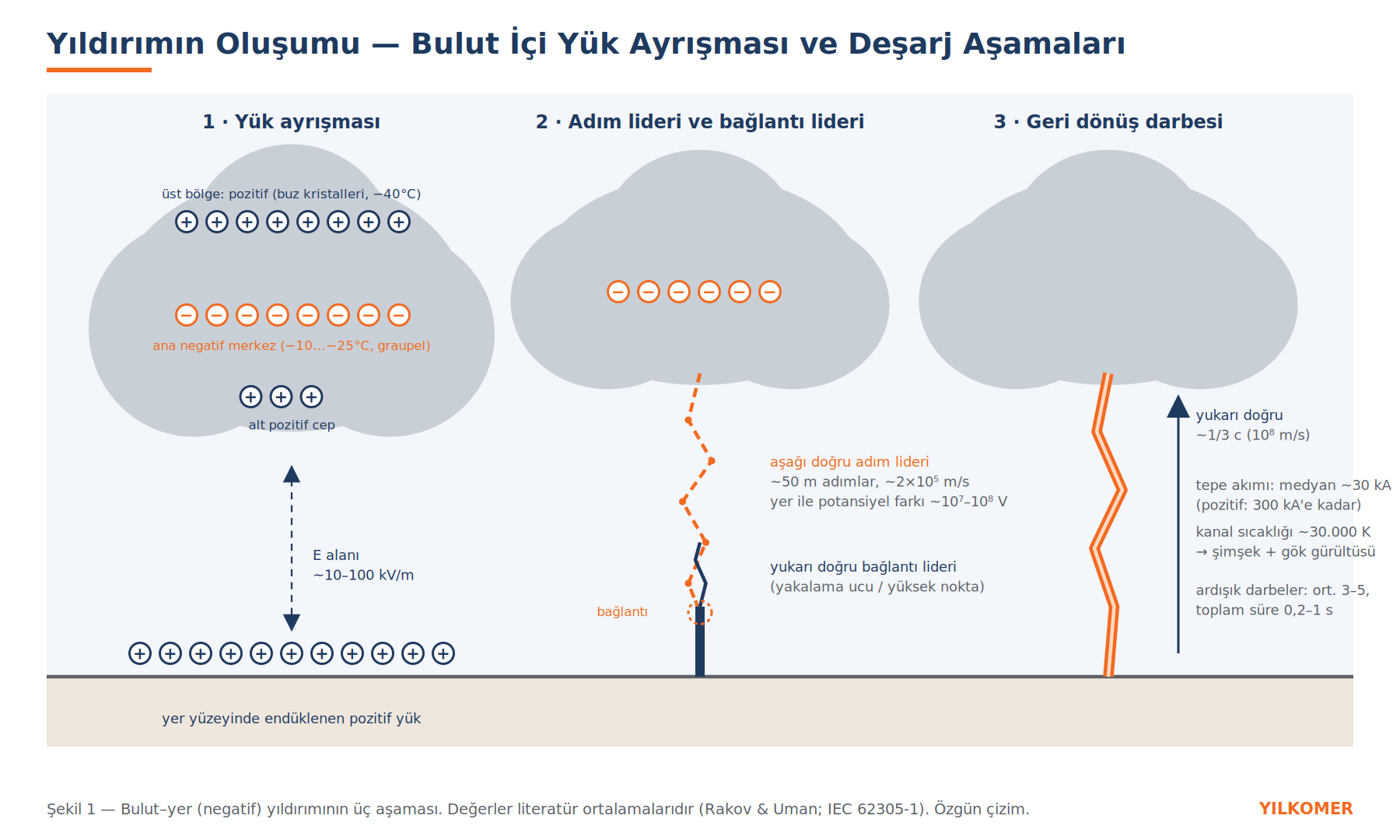

Bulut içinde yük ayrışması
Kümülonimbus bulutunda güçlü yukarı hava akımları su damlacıklarını yükseltir; −10 °C ile −25 °C bandında graupel (yumuşak dolu) ile küçük buz kristalleri çarpışır. Çarpışmalarda yük transferi olur: hafif buz kristalleri pozitif yüklenerek bulutun üst bölgesine taşınır, ağır graupel negatif yüklenerek orta bölgede kalır. Sonuç, üstte pozitif, ortada güçlü negatif ve tabanda küçük bir pozitif cep bulunan üç kutuplu bir yük yapısıdır. Yer yüzeyinde ise bulutun negatif merkezine karşılık pozitif yük endüklenir.
Deşarj aşamaları
Bulut ile yer arasındaki potansiyel farkı 10⁷–10⁸ V mertebesine ulaştığında hava, yaklaşık 3 MV/m olan dielektrik dayanımını (yerel alan yoğunlaşmalarıyla) aşar ve deşarj başlar:
- Adım lideri (stepped leader): Buluttan aşağı doğru, her biri ~50 m uzunluğunda adımlarla ve ~2×10⁵ m/s hızla ilerleyen, zayıf ışıklı iyonize kanal.
- Bağlantı lideri (upward connecting leader): Lider yere birkaç on metre yaklaştığında, yüksek nesnelerden (yakalama ucu, kule, ağaç) yukarı doğru pozitif liderler kalkar. Aşağı liderle ilk buluşan lider, çarpma noktasını belirler. Yakalama sisteminin tasarım mantığı tam olarak bu aşamaya dayanır.
- Geri dönüş darbesi (return stroke): Bağlantı kurulduğunda kanal boyunca yerden buluta doğru ~10⁸ m/s (ışık hızının üçte biri) hızla ilerleyen, on binlerce amperlik ana akım darbesi. Kanal ~30.000 K’e ısınır; şimşek ve gök gürültüsü bu aşamada oluşur.
Bir deşarj çoğunlukla tek darbeden ibaret değildir: ilk geri dönüş darbesini aynı kanaldan ortalama 3–5 ardışık darbe izler; toplam süre 0,2–1 s’dir. Gözle görülen “titreşme” bu darbelerdir.

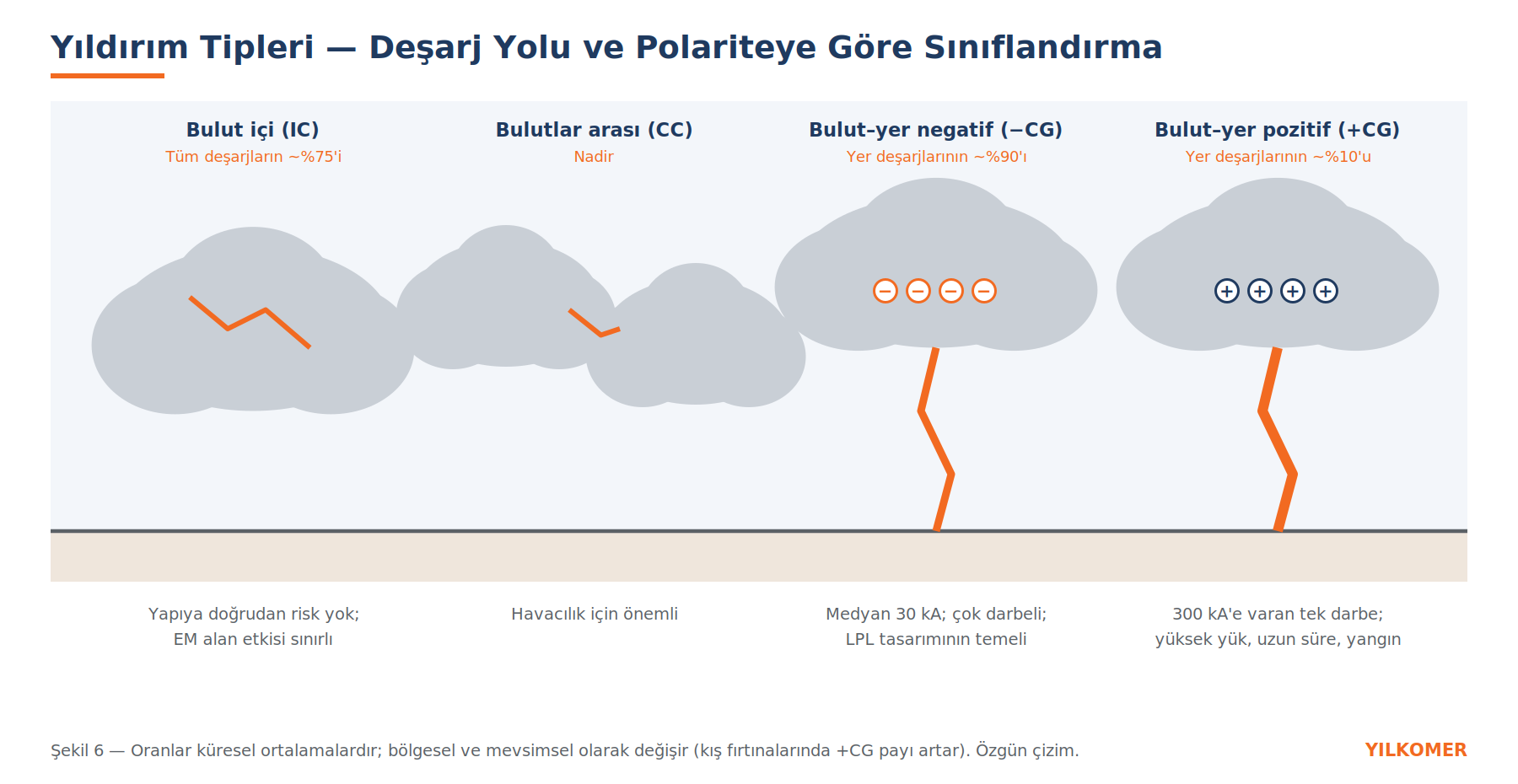

2. Yıldırım tipleri
Deşarjın yoluna ve aktarılan yükün polaritesine göre dört ana tip ayırt edilir. Yapı tasarımı açısından belirleyici olan bulut–yer (CG) deşarjlarıdır.
- Negatif bulut–yer (−CG): Yer deşarjlarının yaklaşık %90’ı. Medyan tepe akımı ~30 kA, çok darbeli. Standartlardaki koruma seviyesi parametrelerinin büyük kısmı bu tipin istatistiğine dayanır.
- Pozitif bulut–yer (+CG): Yaklaşık %10; ancak tek darbede 300 kA’e varan akım, çok yüksek yük transferi ve uzun süreli akım bileşeni taşır. Yangın ve iletken erimesi riski en yüksek tiptir; kış fırtınalarında ve fırtınanın dağılma evresinde payı artar.
- Bulut içi (IC) ve bulutlar arası (CC): Tüm deşarjların büyük çoğunluğu; yapıya doğrudan darbe riski yoktur, fakat yakın IC deşarjları da elektromanyetik alan yoluyla hassas sistemleri etkileyebilir.
3. Mühendislik parametreleri: yıldırımı sayılarla tanımlamak
Bir koruma sistemi “yıldırıma karşı” değil, belirli akım parametrelerine karşı tasarlanır. IEC 62305-1, her koruma seviyesi (LPL I–IV) için şu büyüklükleri tanımlar:
| Parametre | Sembol | Ne belirler? | LPL I değeri |
|---|---|---|---|
| Tepe akımı | I | Elektrodinamik kuvvet, potansiyel yükselmesi, ayırma mesafesi | 200 kA |
| Yük | Q | Bağlantı noktalarında erime, yakalama ucunda malzeme kaybı | 300 C |
| Özgül enerji | W/R | İletkenlerin ısınması, mekanik etki | 10 MJ/Ω |
| Akım dikliği | di/dt | Endüklenen gerilim, yakın çevrimlere kuplaj | 200 kA/µs |
| Uzun süreli akım | I_long / Q_long | Yangın başlatma, delinme | 400 A / 200 C |

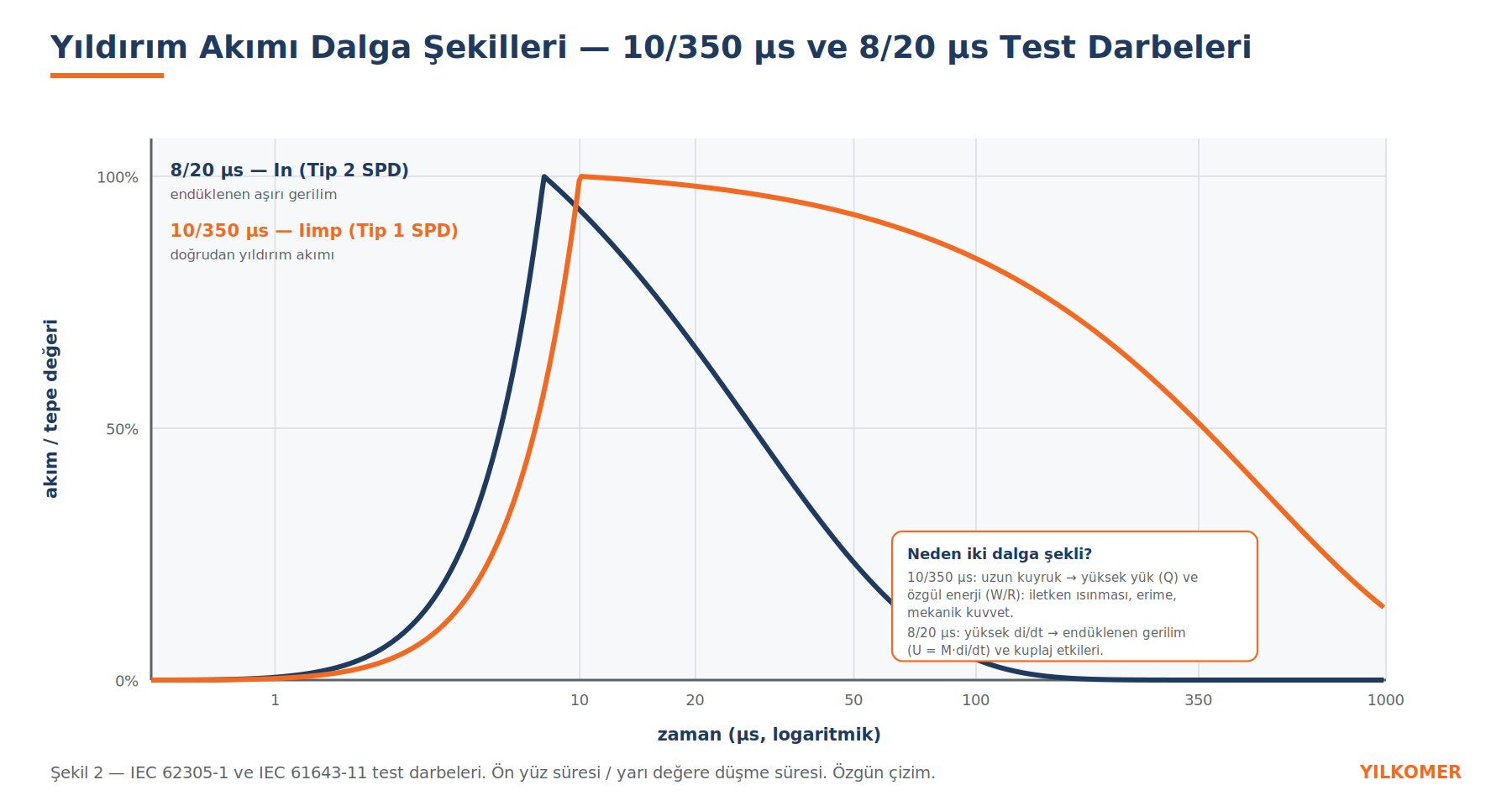

Bu parametrelerin laboratuvarda ve parafudr testlerinde temsil edilebilmesi için iki standart dalga şekli kullanılır:
- 10/350 µs dalga şekli, doğrudan yıldırım akımını temsil eder; ön yüz süresi 10 µs, yarı değere düşme süresi 350 µs’dir. Yüksek yük ve özgül enerji taşır; Tip 1 parafudrlar bu dalgayla (I_imp) test edilir.
- 8/20 µs dalga şekli, yakın deşarjların endüklediği veya hatlardan iletilen aşırı gerilimleri temsil eder; Tip 2 parafudrlar bu dalgayla (I_n) test edilir.
Örnek hesap — endüklenen gerilim: Bir yapı yakınına düşen 30 kA’lik yıldırımda akım dikliği ~30 kA/µs kabul edilirse, 1 µH karşılıklı endüktansa sahip bir kablo çevriminde endüklenen gerilim U = M · di/dt = 1×10⁻⁶ × 3×10¹⁰ = 30 kV olur. Bir PLC veya sunucu girişinin dayanımının 1–2,5 kV mertebesinde olduğu düşünülürse, yakın deşarjların bile doğrudan darbe olmadan cihaz arızasına yol açtığı anlaşılır.

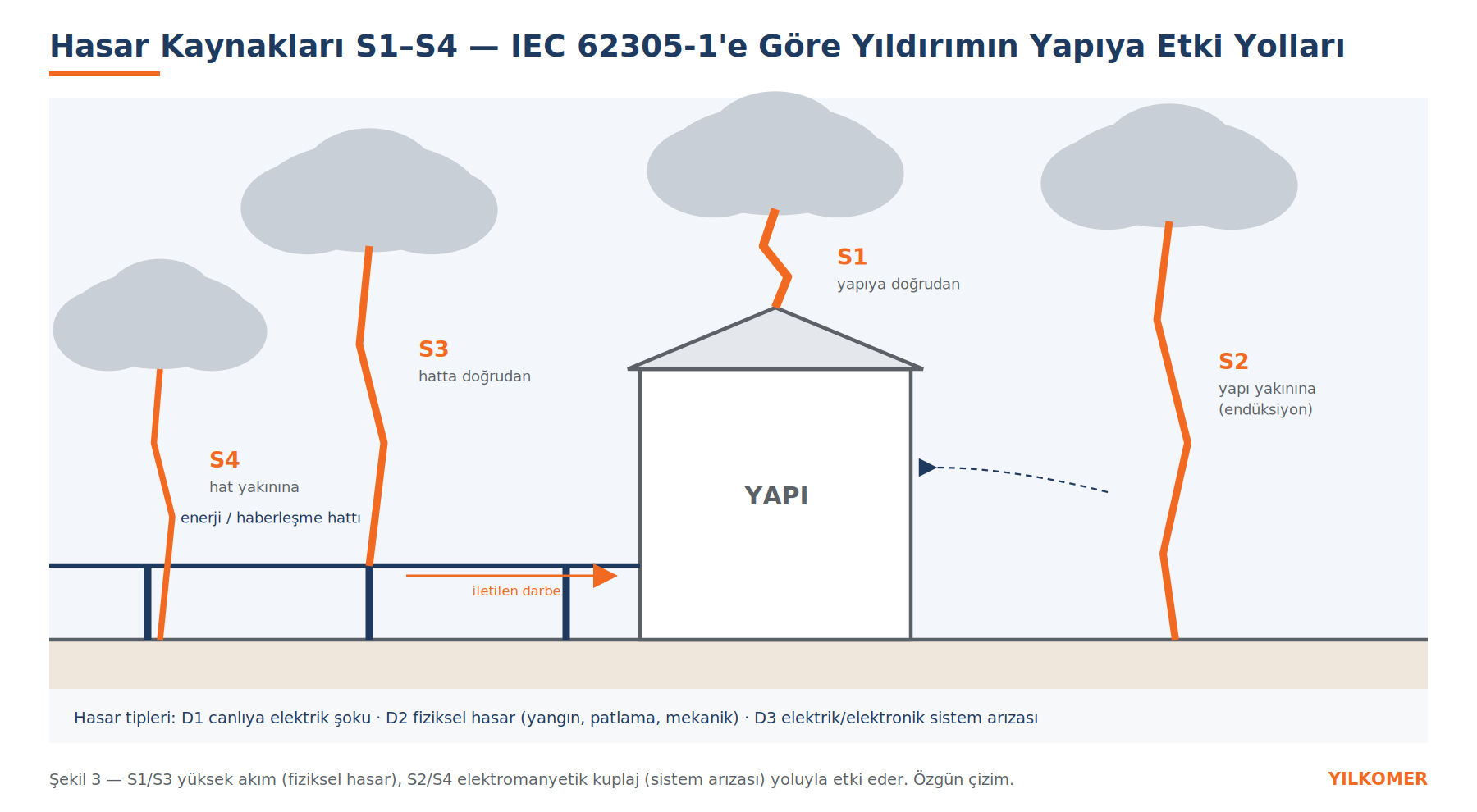

4. Yıldırım yapıya nasıl zarar verir? Hasar kaynakları S1–S4
IEC 62305-1, yıldırımın yapıya dört farklı yoldan etki ettiğini tanımlar. Koruma önlemleri de bu dört yola göre ayrı ayrı planlanır.
Sahadaki hasar kayıtlarının büyük kısmı S1 değil, S2–S4 kaynaklıdır: yapıya hiç yıldırım düşmeden, birkaç yüz metre öteye düşen deşarj veya enerji hattından iletilen darbe elektronik sistemleri devre dışı bırakır. Bu nedenle yalnızca çatıya yakalama ucu koymak, modern bir tesis için yeterli koruma değildir.
5. Yıldırım riski nasıl belirlenir?
Yapının yıldırıma maruz kalma sıklığı, bölgesel yıldırım yoğunluğu (km² başına yıllık yer deşarjı sayısı; IEC 62305-2:2024’te yer çarpma noktası yoğunluğu N_SG) ile yapının eşdeğer toplama alanının çarpımından hesaplanır. Yüksek ve yalıtılmış yapılar, yükseklikleri ile orantılı çok daha büyük bir alandan yıldırım “toplar”: 20 m yüksekliğinde tek başına duran bir yapının eşdeğer toplama alanı, taban alanının yaklaşık 3 m yüksekliğindeki bir yapıya göre onlarca kat büyüktür.
Türkiye, orta enlem konveksiyon kuşağında yer alır; Karadeniz ve Marmara kıyıları, Akdeniz ile iç bölgelerde bahar–yaz konveksiyonu belirgin yıldırım aktivitesi üretir. Bölgesel yoğunluk değerleri Meteoroloji Genel Müdürlüğü yıldırım tespit ağı verilerinden alınır ve risk analizine girdi olarak kullanılır.
Bu girdilerle IEC 62305-2 yöntemine göre insan hayatı, kamu hizmeti, kültürel miras ve ekonomik kayıp riskleri hesaplanır; tolere edilebilir değerin üzerindeyse gerekli LPS sınıfı ve iç koruma önlemleri belirlenir. Ön değerlendirme için Yıldırım Risk Hesaplayıcı aracımızı kullanabilirsiniz; standardın tamamı için IEC 62305 Nedir? yazımıza bakın.
6. Yıldırımdan korunma: dört bileşenli bütünleşik sistem
Etkili koruma, birbirini tamamlayan dört bileşenden oluşur. Herhangi birinin eksikliği, diğerlerinin performansını da düşürür.
6.1 Dış yıldırımdan korunma sistemi (LPS)
Yıldırımı kontrollü biçimde yakalayıp toprağa iletir; yapıyı yangın ve mekanik hasardan (S1) korur.
- Yakalama sistemi: Yakalama uçları, gergi telleri, kafes iletkenleri veya yeterli kalınlıktaki metal çatı. Yerleşim, yuvarlanan küre / kafes / koruma açısı yöntemleriyle belirlenir.
- İniş iletkenleri: Akımı en kısa yoldan, mümkünse birden fazla paralel yolla toprağa taşır; betonarme donatı ve çelik kolonlar doğal iniş iletkeni olarak kullanılabilir.
- Ayırma mesafesi: İniş iletkeni ile yapı içindeki metal tesisat arasında yan atlamayı önleyecek mesafe korunur; korunamıyorsa eş potansiyel bağlantı yapılır.

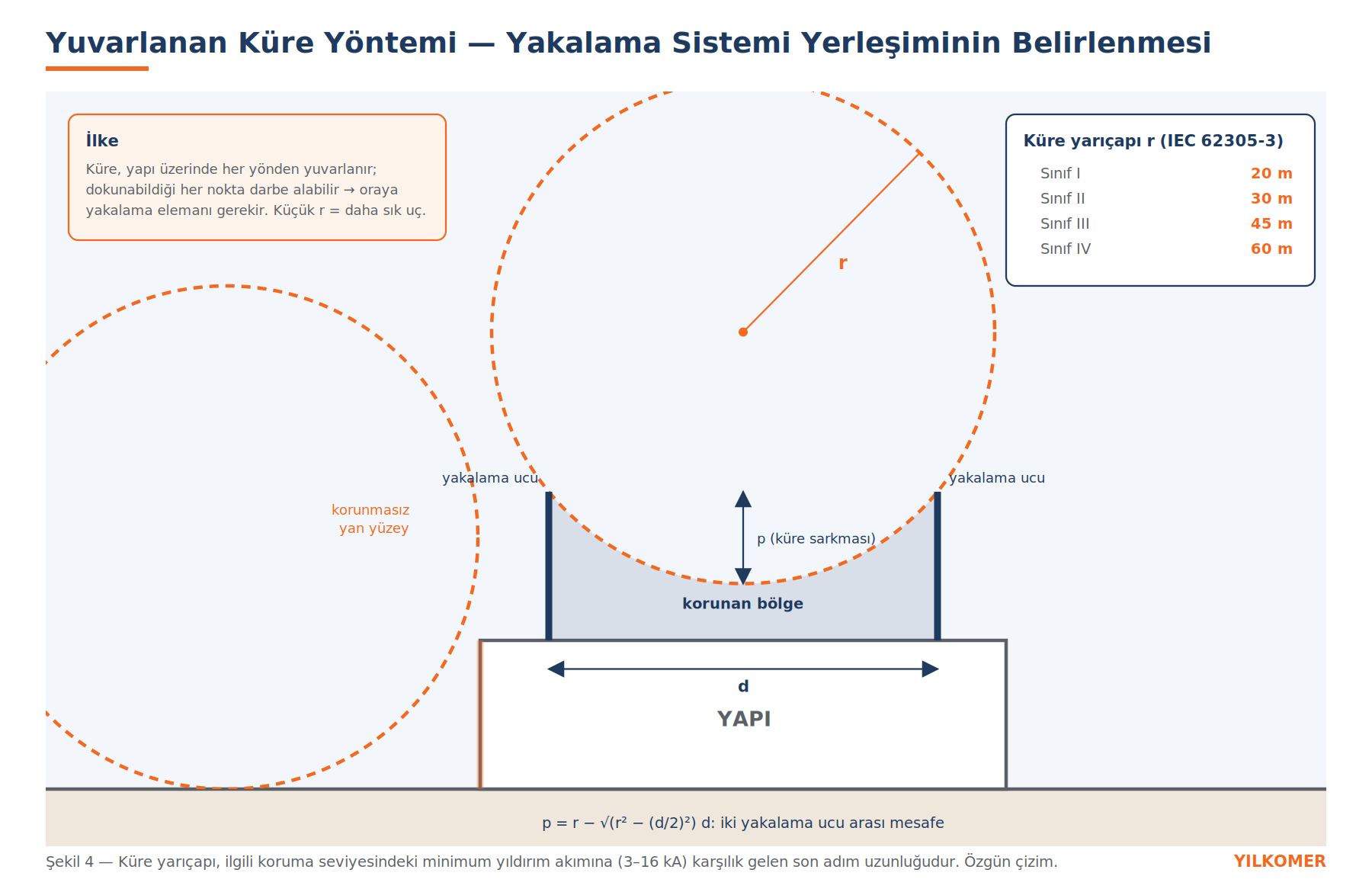

Yuvarlanan küre yönteminin fiziği: Küre yarıçapı, ilgili koruma seviyesindeki minimum yıldırım akımına karşılık gelen son adım uzunluğudur (r ≈ 10 · I^0,65; LPL I için 3 kA → 20 m, LPL IV için 16 kA → 60 m). Adım lideri son adımını atmadan önce hangi nesneye bu mesafede yaklaşırsa oraya çarpar; dolayısıyla yarıçapı r olan bir küre yapı üzerinde yuvarlandığında değdiği her nokta olası çarpma noktasıdır.
6.2 İç yıldırımdan korunma (aşırı gerilim koruması)
S2–S4 kaynaklı aşırı gerilimlere ve S1’de iç sistemlere yansıyan darbelere karşı, koordineli parafudr (SPD) kademeleri kurulur:
- Tip 1 — bina girişi / ana pano; 10/350 µs darbeye dayanır, kısmi yıldırım akımını taşır.
- Tip 2 — alt dağıtım panoları; 8/20 µs darbeye göre boyutlandırılır.
- Tip 3 — hassas cihaz yakını; son kademe ince koruma.
Parafudr koruma seviyesi (U_p) korunan cihazın darbe dayanımının altında olmalı; kademeler arasında enerji koordinasyonu (yeterli kablo uzunluğu veya dekuplaj) sağlanmalıdır. Enerji hatları kadar haberleşme, veri, koaksiyel ve DC hatlar da korunmalıdır; aksi halde parafudrsuz kalan tek bir hat tüm sistemi tehlikeye atar. Tesisinize uygun tipi Parafudr Seçim Aracı ile belirleyebilirsiniz.
6.3 Topraklama
Yıldırım akımını toprağa düşük empedansla dağıtır ve yapı çevresinde adım gerilimini sınırlar. IEC 62305-3’e göre A tipi (yatay/düşey elektrot) veya B tipi (ring / temel topraklayıcısı) düzenlemeler kullanılır; ayrıntılar Doğru Topraklama Nasıl Yapılır? yazımızda.
6.4 Eş potansiyel bağlantı
Yapıdaki tüm metalik tesisatları, dış iletken kısımları, LPS’i ve (parafudr üzerinden) enerji/haberleşme hatlarını ortak bir eş potansiyel barasında birleştirir. Yıldırım anında yapı içinde tüm iletken kısımlar birlikte yükselir; aralarında tehlikeli potansiyel farkı oluşmaz. Yan atlamaların ve dokunma geriliminin önlenmesinde en etkili tek önlem budur.
Koruma bölgeleri (LPZ)

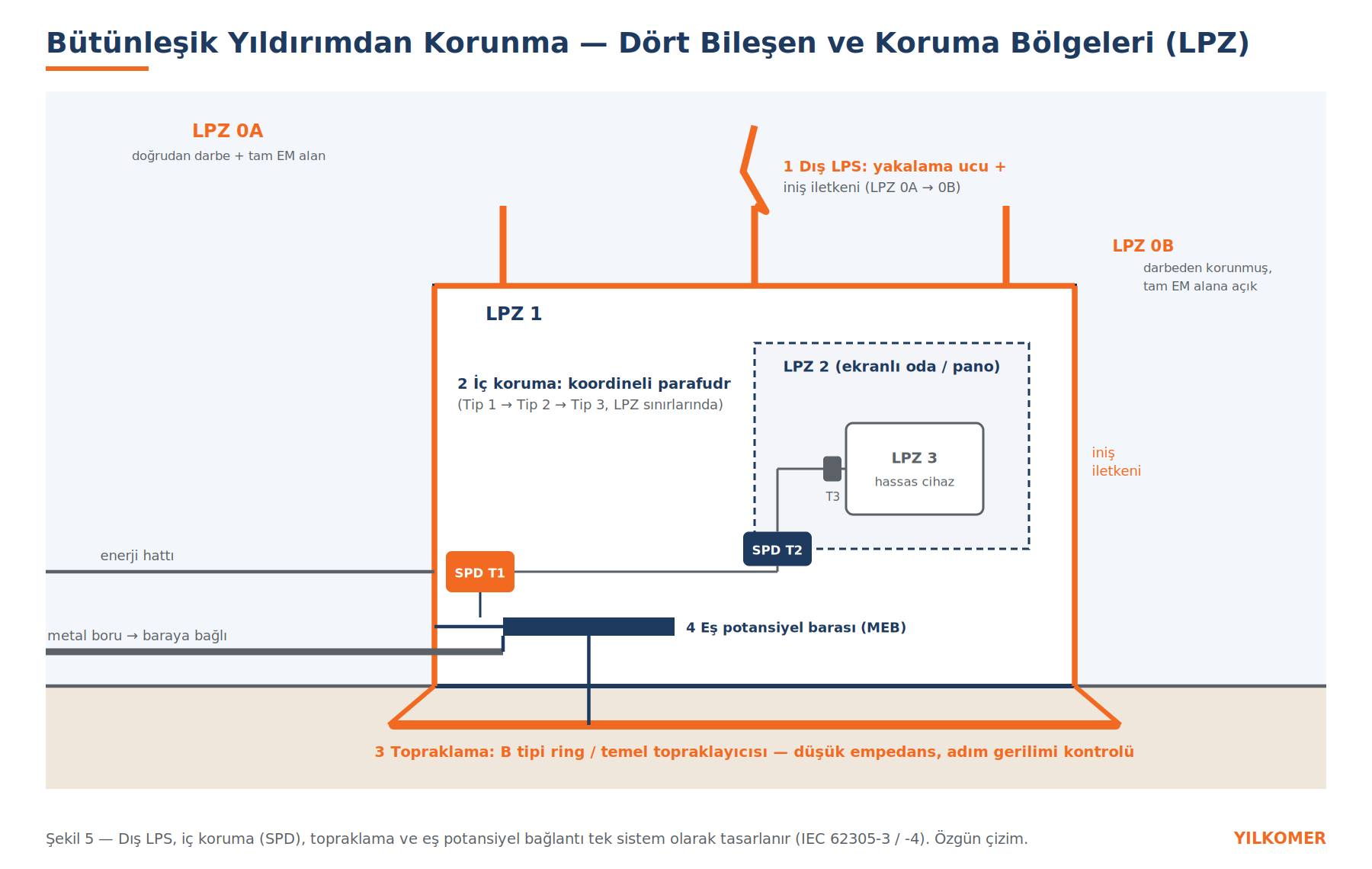

Şekil 5’te görüldüğü gibi yapı, elektromanyetik ortamın şiddetine göre LPZ 0A (doğrudan darbeye açık), LPZ 0B (darbeden korunmuş, alana açık), LPZ 1 (yapı içi) ve LPZ 2–3 (ekranlı oda, pano, cihaz) bölgelerine ayrılır. Her bölge sınırında, geçen tüm iletkenlere eş potansiyel bağlantı veya parafudr uygulanır.
7. Özel uygulamalar
Kameralar ve zayıf akım sistemleri
CCTV, erişim kontrol ve sensör ağları, çoğunlukla LPZ 0A’da bulunan cihazları uzun kablolarla yapı içine bağlar; bu nedenle yıldırımdan en sık etkilenen sistemlerdir. Korunması için her kamera hattında enerji (230 V AC veya 12/24/48 V DC), veri (Ethernet/PoE) ve koaksiyel hatların tamamına uygun parafudr uygulanmalı, direk üstü kameralar için direk topraklaması ve kablo ekranı bağlantısı yapılmalıdır. Tek bir hattın korumasız kalması cihazı korumasız bırakır.
Güneş enerji santralleri (GES)
Panel sahaları geniş toplama alanı ve uzun DC hatlar nedeniyle yüksek risk taşır. DC tarafta PV tipi parafudr, invertör AC tarafında Tip 1/2 koruma, panel konstrüksiyonlarının eş potansiyel bağlantısı ve saha topraklama ağı gerekir. Ayrıntı için GES koruma ekipmanları sayfamıza bakabilirsiniz.
Fırtına erken uyarı sistemleri
IEC 62305-2:2024 ile IEC 62793 uyumlu erken uyarı sistemleri, açık alanda çalışan personelin ve geçici önlemlerle korunan süreçlerin (vinç operasyonu, patlayıcı ortam, yakıt ikmali, açık hava etkinlikleri) riskini azaltan bir önlem olarak standarda girmiştir. Elektrik alan ölçümü ve yıldırım tespit ağı verileriyle fırtına yaklaşırken dakikalar önce uyarı üretir.

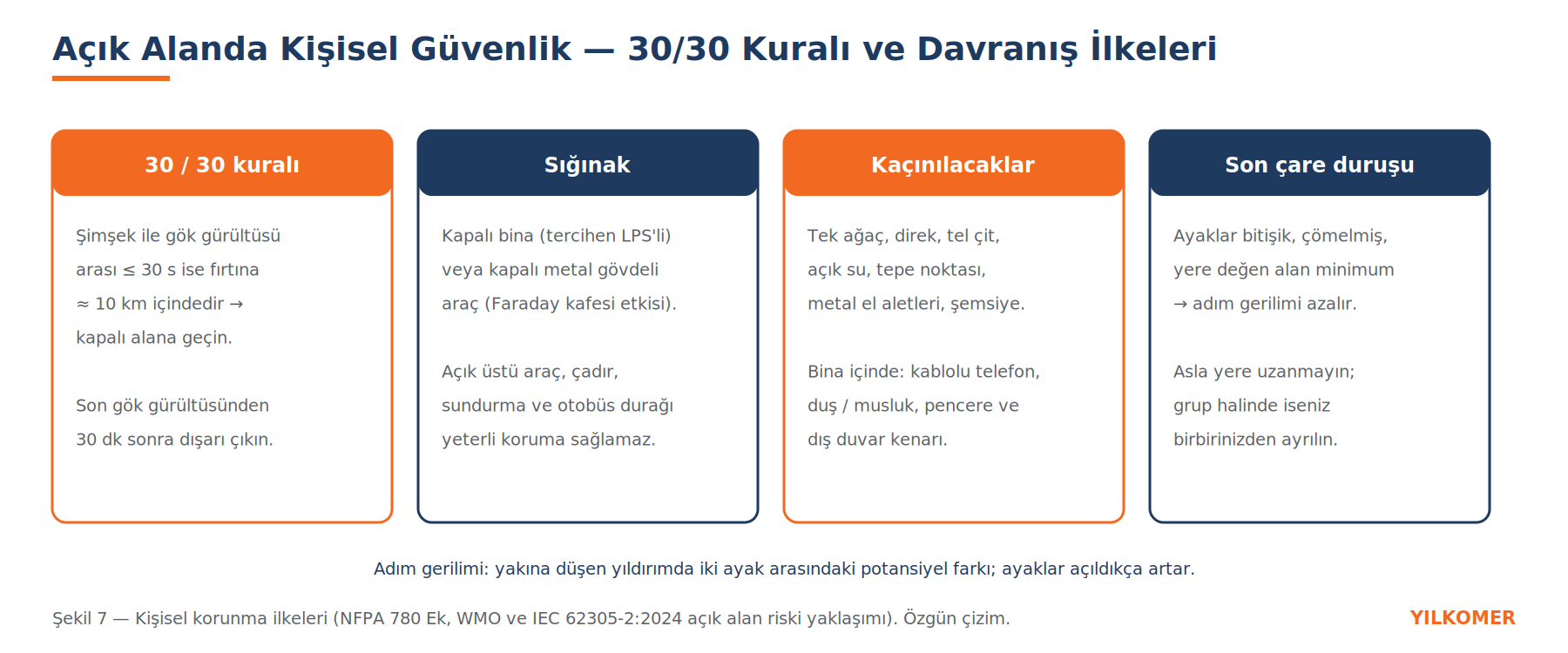

8. Açık alanda kişisel güvenlik
Yapılar için tasarlanan sistemler, açık alandaki insanları korumaz. Türkiye’de yıldırım kaynaklı can kayıplarının büyük kısmı tarım arazilerinde, yaylalarda ve açık su kenarlarında meydana gelir.
Temel ilke 30/30 kuralıdır: şimşek ile gök gürültüsü arasındaki süre 30 saniyenin altındaysa fırtına yaklaşık 10 km içindedir ve derhal kapalı alana geçilmelidir; son gök gürültüsünden 30 dakika geçmeden dışarı çıkılmamalıdır. Kapalı metal gövdeli araçlar Faraday kafesi etkisiyle güvenli sığınaktır; tek ağaç, direk, tel çit ve açık su kenarlarından uzak durulmalıdır.
9. Yıldırımdan korunma sistemi zorunlu mu?
Türkiye’de Elektrik Tesislerinde Topraklamalar Yönetmeliği, Binaların Yangından Korunması Hakkında Yönetmelik ve ilgili imar mevzuatı, belirli yapı sınıfları (yüksek yapılar, kamu binaları, patlayıcı ve yanıcı madde bulunan tesisler, toplu kullanım alanları) için yıldırımdan korunma tesisatını ruhsat şartı olarak öngörür; teknik referans TS EN 62305 serisidir. Ayrıca sigorta şirketleri ve endüstriyel tesis denetimleri, risk analizi raporu ve periyodik ölçüm raporlarını giderek daha sık talep etmektedir. Mevzuat özetleri için Yönetmelikler sayfamıza bakabilirsiniz.
