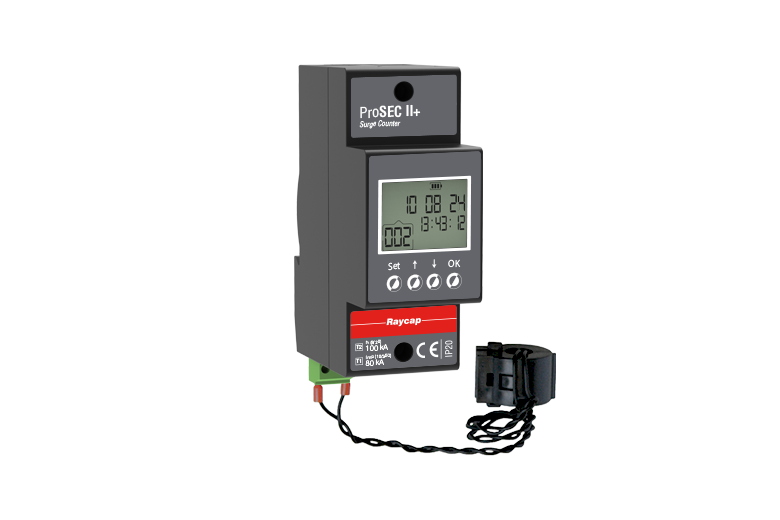

ProSEC II+
Raycap ProSEC II+, ek işlevlere sahip bir darbe (surge) sayacıdır. Darbelerin sayısını saymanın yanı sıra her darbenin saatini ve tarihini de kaydeder. Bu zaman ve tarih kayıt işlevi, her darbenin tam zamanının belirlenmesini ve tesis içindeki ekipman ile besleme sorunlarıyla ilişkilendirilmesini mümkün kılar. LCD ekranlı, DIN ray montajlı, geçmeli (snap-on) akım sensörlü ve IEC 62561-6 uyumludur.
Bir tesiste cihazlar arıza verdiğinde, sebebin şebeke kaynaklı bir darbe mi yoksa başka bir sorun mu olduğunu ayırt etmek çoğu zaman mümkün olmaz. Parafudr görevini yapmış olabilir, ancak bunu gösteren bir kayıt yoksa neden-sonuç ilişkisi kurulamaz.
ProSEC II+ bu belirsizliği ortadan kaldırır. Cihaz yalnızca darbelerin sayısını saymakla kalmaz, her darbenin saatini, dakikasını ve tarihini de kaydeder. Böylece bir ekipman arızası yaşandığında, kayıt geçmişine bakılarak o anda bir darbe olup olmadığı kesin biçimde belirlenebilir — ve arıza, gerçek nedeniyle ilişkilendirilebilir.
LCD ekran, darbe sayısını ve olay zamanını doğrudan gösterir. Cihaz üzerindeki butonlarla saat/tarih ayarı yapılabilir ve kayıt geçmişi (log) görüntülenebilir. 999 olaya kadar kayıt tutar.
Ölçüm aralığı geniştir: 100 A'dan 100 kA'ya (8/20 µs) ve 100 A'dan 80 kA'ya (10/350 µs) kadar. Yani hem küçük anahtarlama darbelerini hem doğrudan yıldırım akımlarını algılar. Tip I ve Tip II EN/IEC kategorisindedir.
Geçmeli (snap-on) darbe akımı sensörü montajı basitleştirir: sensör iletkenin etrafına geçirilir, iletken kesilmez. 14 mm'ye kadar kablo çapı desteklenir; 0,5 m sensör kablosu ile cihaz ile sensör arası mesafe sağlanır.
Cihaz değiştirilebilir CR17335 lityum batarya ile çalışır — pil ömrü iki yıla kadardır. 35 mm DIN ray montajlıdır, yalnızca 2 TE genişliğindedir. Çalışma sıcaklığı -20 °C … +70 °C'dir.
Ürün IEC 62561-6 standardına uygundur; RoHS ve CE sertifikalıdır.
- Darbe sayısını sayar
- Sayılan her darbenin saatini ve tarihini kaydeder
- LCD ekran — darbe sayısı, saat, dakika ve tarih gösterimi
- Butonlarla saat/tarih ayarı ve kayıt görüntüleme
- 999 olaya kadar kayıt kapasitesi
- Darbelerin ekipman ve besleme sorunlarıyla ilişkilendirilmesi
- Kolay montaj — geçmeli (snap-on) darbe akımı sensörü
- Geniş ölçüm aralığı: 100 A – 100 kA (8/20 µs) / 100 A – 80 kA (10/350 µs)
- Değiştirilebilir batarya — CR17335 lityum, 2 yıla kadar ömür
- Sensörden geçebilecek maks. kablo çapı: 14 mm
- Sensör kablosu: 0,5 m
- 35 mm DIN ray montajı (EN 60715)
- Kompakt ölçü: DIN 43880 2 TE
- Koruma sınıfı: IP 20
- Gövde: UL 94 V-0 alev geciktirici termoplastik
- Çalışma sıcaklığı: -20 °C … +70 °C
- Standart: IEC 62561-6
- EN/IEC kategorisi: Tip I, Tip II
- Sertifikalar: RoHS, CE
Teknik veriler
| ProSEC II+ | |
|---|---|
| Sipariş kodu | 130 100 |
| Minimum deşarj akımı Imin (8/20 µs) | 100 A |
| Anma deşarj akımı In (8/20 µs) | 100 kA |
| Minimum darbe deşarj akımı Iimp min (10/350 µs) | 100 A |
| Darbe deşarj akımı Iimp (10/350 µs) | 80 kA |
| Güç kaynağı | Değiştirilebilir CR17335 lityum batarya |
| Pil ömrü | 2 yıla kadar |
| Maks. kaydedilen olay sayısı | 999 |
| Montaj yöntemi | 35 mm DIN ray (EN 60715) |
| Akım sensöründen geçen maks. kablo çapı | 14 mm |
| Sensör kablosu | 0,5 m |
| Çalışma sıcaklığı | -20 °C … +70 °C |
| Koruma sınıfı | IP 20 |
| Gövde malzemesi | Termoplastik, UL 94 V-0 |
| Ölçü | DIN 43880 2 TE |
| Ambalaj ölçüsü | 110 × 42 × 83 mm |
| Ağırlık | 150 g |
| Standart | IEC 62561-6 |
| EN/IEC kategorisi | Tip I, Tip II |
| Sertifika | RoHS, CE |
ProSEC II+, darbe olaylarının sayılması ve zaman damgalı kaydedilmesi gereken tesislerde kullanılır:
- AG dağıtım panoları — Parafudr üzerinden geçen darbelerin sayılması
- Ana ve tali dağıtım panoları — Darbe aktivitesinin izlenmesi
- Arıza kök neden analizi — Ekipman arızasının darbeyle ilişkilendirilmesi
- Kritik altyapı tesisleri — Hastane, veri merkezi, trafo merkezi
- Endüstriyel tesisler — Üretim duruşlarının nedeninin belirlenmesi
- Güneş enerjisi santralleri (GES) — DC ve AC taraf darbe aktivitesi
- Rüzgâr enerjisi santralleri — Türbin ve saha altyapısı
- Telekom baz istasyonları — Darbe sıklığının izlenmesi
- Periyodik bakım programları — Parafudr yıpranmasının takibi
- Sigorta ve hasar tespiti — Olay tarihi/saati kaydıyla belgeleme
- Yıldırım riski analizi — Saha bazlı gerçek darbe verisi toplama
- Koruma sistemi performans değerlendirmesi — Kademe boyutlandırmasının doğrulanması
- Mevcut panolara sonradan ekleme — Geçmeli sensör, iletken kesilmeden montaj
