Telekom baz istasyonlarında yıldırımdan korunma sistem tasarımı tecrübe, profesyonellik ve doğru ürün entegrasyonunun bir sonucu olarak ortaya çıkmaktadır. Yılda binlerce darbe alan bu istasyonlara ulaşım oldukça güçtür. Binlerce darbenin yanında en güçlü yıldırım darbelerine de maruz kalan baz istasyonları sürdürülebilir çalışma zorunluluğu nedeniyle tam bir tez konusudur. Bir baz istasyonunun yıldırım kaynaklı hasarlardan süreç içerisindeki operasyonel maliyeti yeni bir istasyon kurulumuna denk gelebilmektedir. Özetle bu istasyonların yıldırım darbelerine karşı kesin olarak korunması gereklidir. Ancak klasik yöntemlerle baz istasyonlarının korunması oldukça güçtür. Klasik parafudrlar kapasitelerinin yetersiz olması nedeniyle Iimp maksimum darbe değerlerinde bu yükseklikte yetersiz kalmaktadır. İşte tam bu noktada kurtarıcı olarak Dünya genelinde onbinlerce tesisi koruma altına alan Raycap ürünleri ortaya çıkmaktadır. Bu yazımızda size hangi noktada hangi ürününün kullanımının uygun olduğunu özetleyeceğiz.
Raycap strikesorb sistemleri bildiğiniz üzere Dünya’nın en gelişmiş AG Parafudr sistemleridir. Ve faz başında 200ka lik darbelerde bile koruma sağlayabilmektedir. Ayrıca sınırsız sayıda darbeyi absorban edebilmekte ve düşük bir toprak direnç değerine ihtiyaç duymadan çalışabilmektedirler. Sisteme inline (seri)bağlanabilen bu ürünler 20 yıllık yaşam ömürleri ile muhteşem korumayı bize sunmaktalar.
Telekom kulesini korumaya başlamadan önce IEC 61305 Standartı kapsamında yıldırımdan korunma zone alanlarına bir göz atalım
LPZ 0A-Doğrudan yıldırım darbesine maruz kalabilecek alanı ifade eder.
LPZ 0B-Direk yıldırım darbesine karşı korumalıdır ancak elektriksel olarak endüklenebilir.
LPZ 1-Tüm elektriksel darbelere açıktır ve parafudrlarla korunmalıdır LPZ 2-Tüm dalgalanmalara karşı AG Parafudr sistemleri ile koruma altına alınmalıdır.
IEC Standartında da belirtilen zone alanlarına baktığımızda AG Parafudr kullanımının önemini bir kez daha anlıyoruz. Darbe doğrudan vurmasa bile tüm zone alanlarında yıldırımın elektriksel etkisinden korunmak zorundayız. Ve bu noktada kademeli koruma prensibine göre baz istasyonunu koruma altına almalıyız.

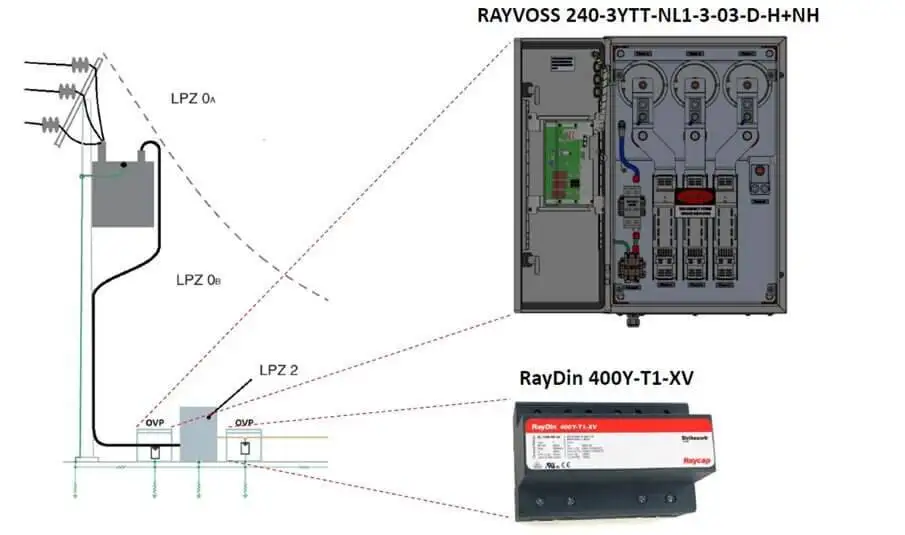

Öncelikle Tesis ana girişinde Raycap Rayvoss sistemi ile koruma sağlamalıyız. Ve dağıtım panosunda Raydın XV sistemi tesise entegre edilmelidir.

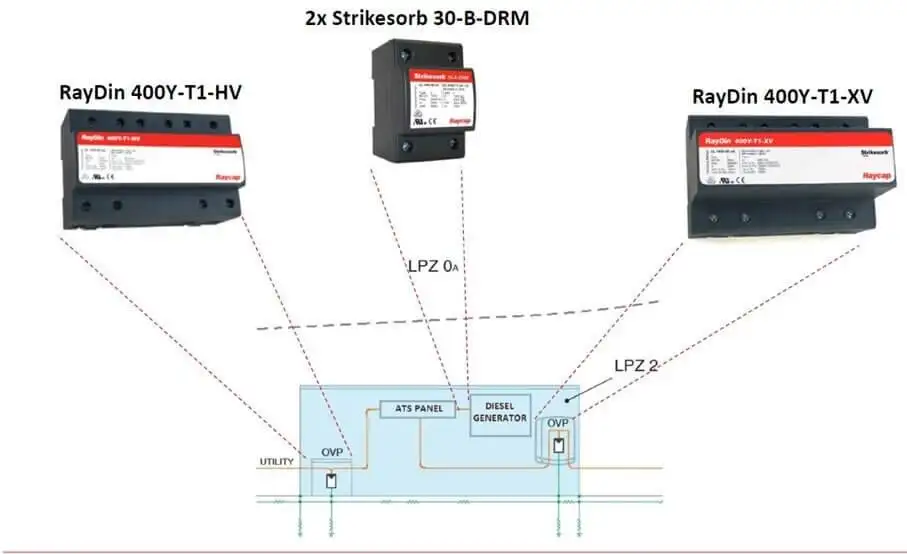

Telekom baz istasyonunda en sık arızalanan sistemlerin başında generatörler gelmektedir. Generatör sistemlerini öncelikli olarak Raycap Raydin Sistemleri ile koruma altına almalıyız.

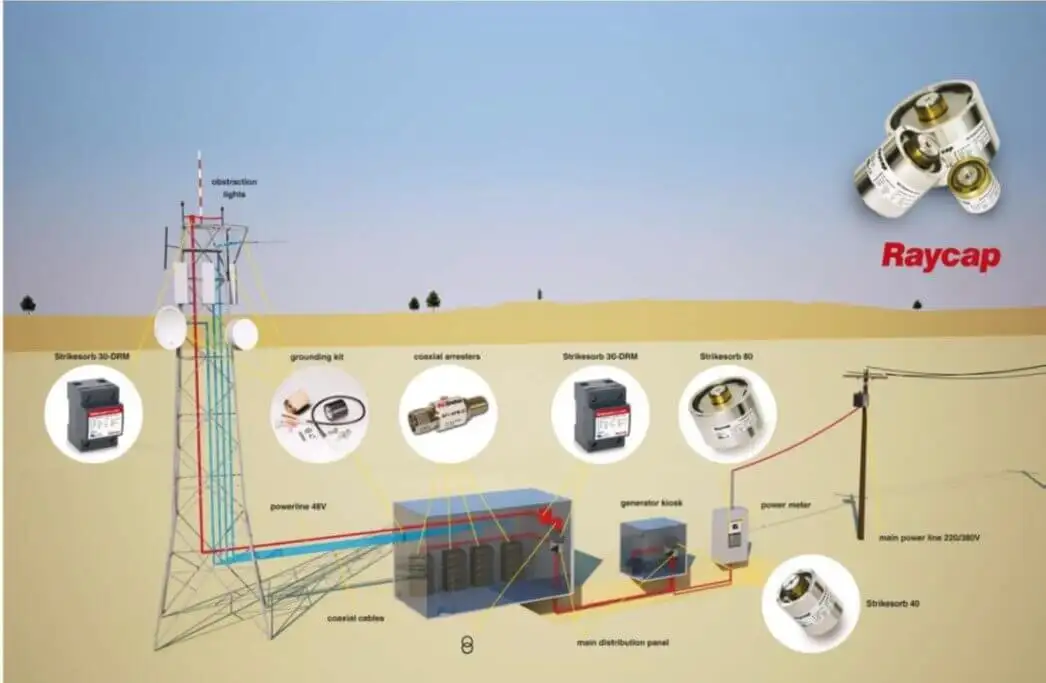

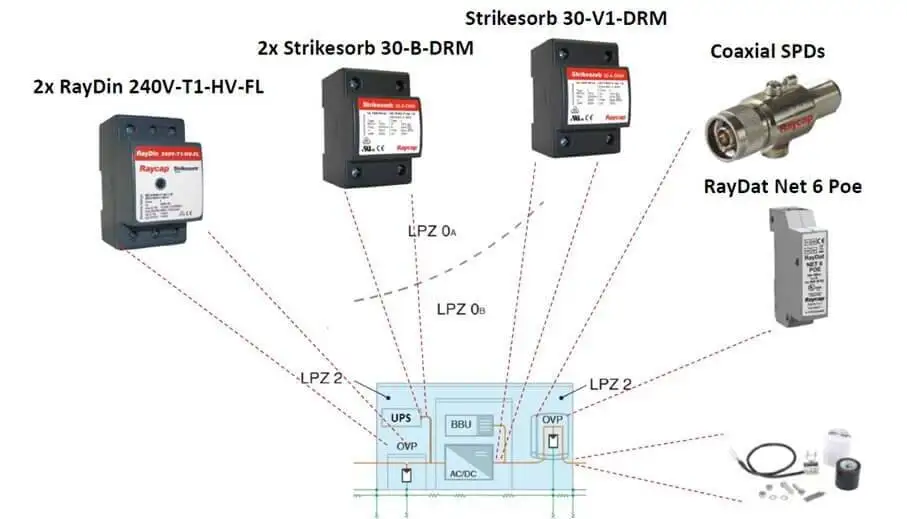

Ana giriş ve jeneratör korumasından sonra tesiste bulunan ups, dc hatlar, koaksiyel ve Ethernet hatları, tali enerji panoları koruma altına alınmalıdır.

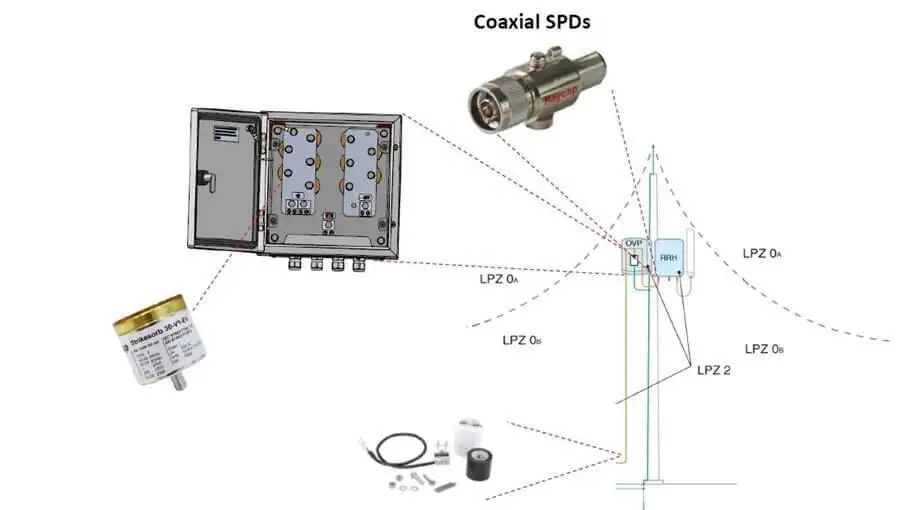

Baz istasyonu direği üzerinde de Coaxial ve Enerji hattı korumaları yapılmalıdır.
Tesiste açıkta bir nokta kalmayacak şekilde doğru parafudr sistemleri yerleştirildikten sonra tesis genelinde bir eşpotansiyel bağlantı kontrolü sağlanmalıdır. Direk yıldırımın fiziksel etkilerine karşıda izoleli pasif yakalama ucu ve izoleli iniş iletkeni sistemleri ile koruma çalışması yapılmalıdır.
Raycap Strikesorb teknolojisi 1500 rakım ve üzeri tesisler için en doğru yıldırımdan korunma çözümüdür. Kronik yıldırım sorunu yaşayan sahalar için kesin çözümü sunan raycap strikesorb teknolojili AG Parafudr sistemleri için detaylı bilgi almak ve keşif talebinde bulunmak için Yilkomer uzman ekibiyle temasa geçebilirsiniz.
