Выбор заземляющих изделий

Как компания Yılkomer, заземляющее оборудование, входящее в состав наших основных групп продукции, составляет самый базовый этап всех выполняемых нами электротехнических работ. Основным условием корректной работы всех защитных элементов на объекте является правильное заземление. УЗО, предохранители, системы НН ограничителей перенапряжения и системы внешней молниезащиты — их работа зависит от успешности заземления. Фундаментное заземление и кольцевое заземление в зданиях защищают здоровье человека. Вкратце, в каждом проекте инженер должен ставить заземление на первое место и выполнять расчеты в соответствии со стандартами.

Заземление проектируется и выполняется с использованием оборудования, которое будет находиться под землей на протяжении всего срока существования объекта. У вас нет возможности заменить фундаментное заземление здания через 20 лет; также непросто заново раскопать и изменить заземление уже построенной солнечной электростанции. Поэтому качество оборудования, используемого при заземлении, имеет чрезвычайно важное значение. Чтобы значение сопротивления сохранялось неизменным в течение многих лет, необходимо использовать качественные изделия и принимать дополнительные меры против коррозии. Заземления, выполненные лишь для временного решения, вскоре вернутся к нам как неработоспособные и приведут к системным отказам. По этой причине выбор заземляющего оборудования имеет чрезвычайно важное значение.

Как Yılkomer, заземляющее оборудование, которое мы используем в наших проектах и в качестве которого мы не идем на компромиссы, является продукцией, изготовленной в соответствии со стандартами IEC. Толщина стенок и плотность металла изделий соответствуют стандартам IEC 62305 и IEC 50164. При выборе продукции необходимо обязательно учитывать соответствие стандартам.

В целом заземляющее оборудование, входящее в наш ассортимент, можно разделить на 4 группы продукции;

1 — Заземляющие проводники

• Оцинкованный ленточный заземляющий проводник
• Оцинкованный однопроволочный заземляющий проводник
• Медные круглые заземляющие проводники
• Заземляющий проводник из нержавеющей стали

2 — Заземляющие электроды

• Медные заземляющие электроды
• Оцинкованные круглые заземляющие электроды

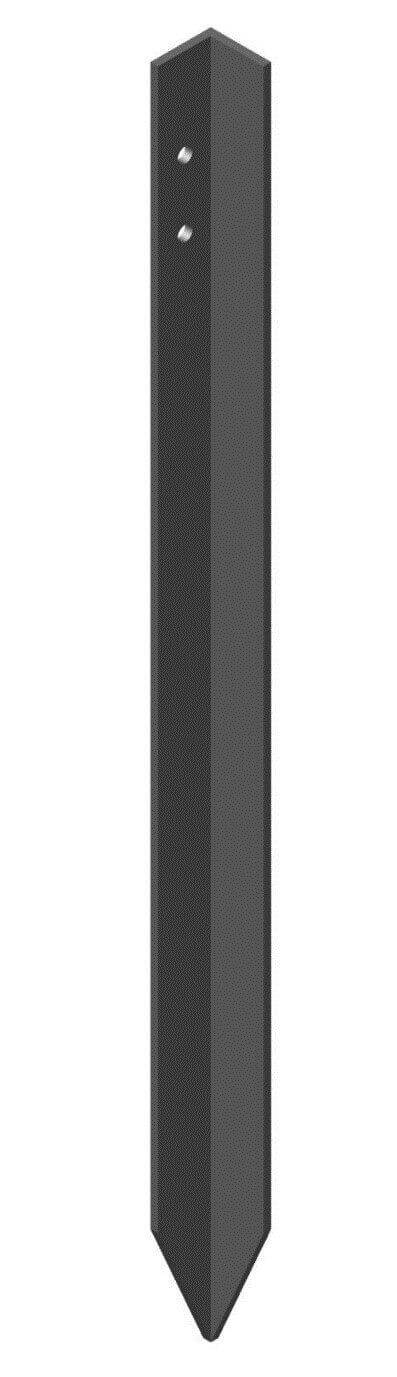

• Оцинкованные угловые заземляющие электроды
• Заземляющие электроды из нержавеющей стали

3 — Шины уравнивания потенциалов

4 — Соединительные элементы заземляющего оборудования

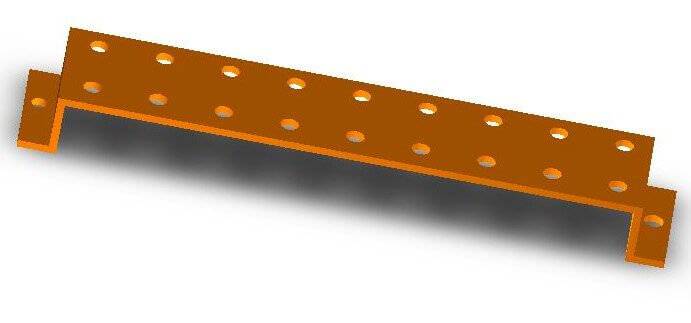

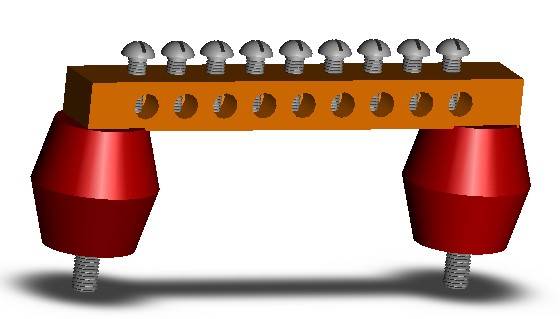

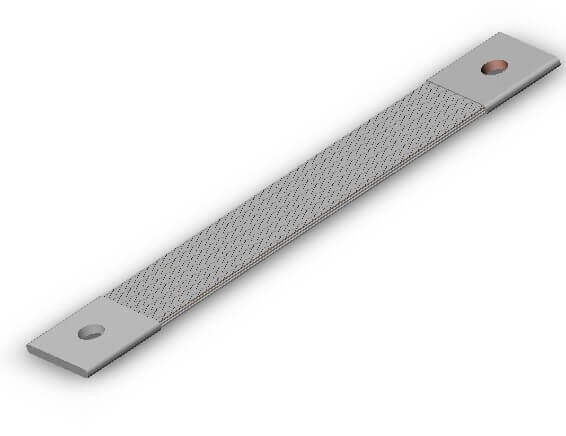

Шина уравнивания потенциалов

Размеры этих изделий; их габариты могут отличаться. Наша задача здесь — после измерения удельного сопротивления в месте выполнения заземления произвести расчет и выбрать количество и тип изделий. Примеры расчетов заземления вы можете найти в нашем блоге двумя публикациями ранее.

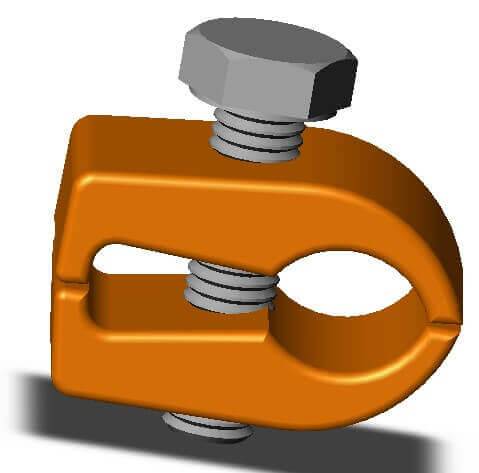

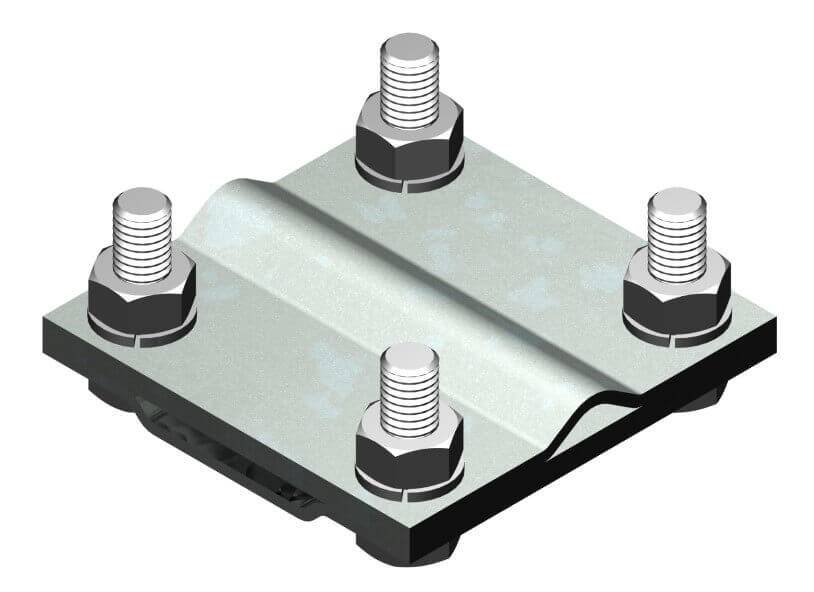

Квадратный соединительный элемент

Основные пункты, на которые следует обратить внимание при выборе заземляющей продукции и во время монтажа.

• Заземляющая продукция должна обязательно иметь сертификаты соответствия стандартам.
• Если выбираются оцинкованные изделия, необходимо отдавать предпочтение изделиям горячего цинкования.
• Толщина стенок соединительных клемм не должна выходить за пределы стандарта. Например, изделия с толщиной стенки 1 мм не следует предпочитать.
• Винты соединительных элементов должны быть из нержавеющей стали.
• Начинать заземление следует, принимая за основу глубину 80 см в месте выполнения работ.
• Различные металлы не должны соединяться между собой. Например, если проект начат с оцинкованных изделий, его можно полностью завершить оцинкованным оборудованием — это не является техническим недостатком.

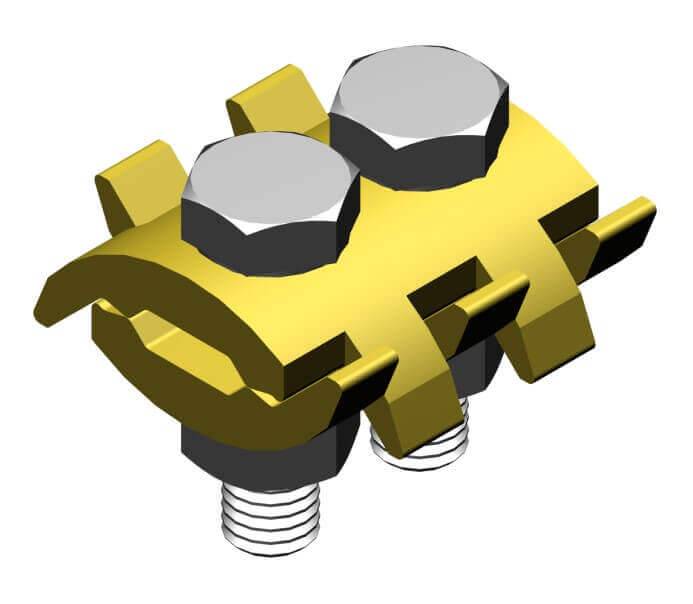

• Если необходимо соединить разные металлы, следует использовать биметаллические соединительные элементы.
• В местах соединений и клемм следует использовать антикоррозийную ленту.

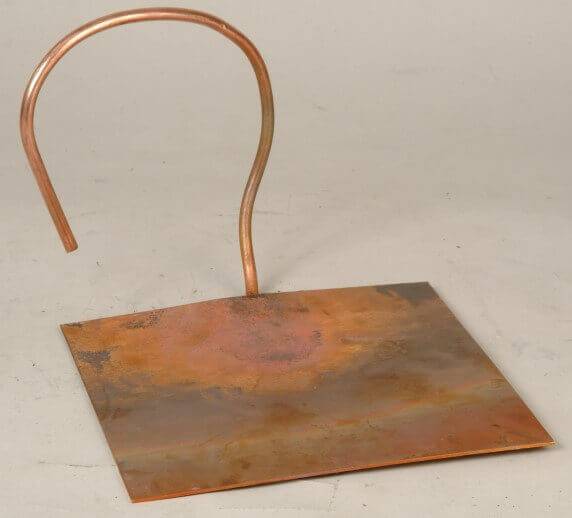

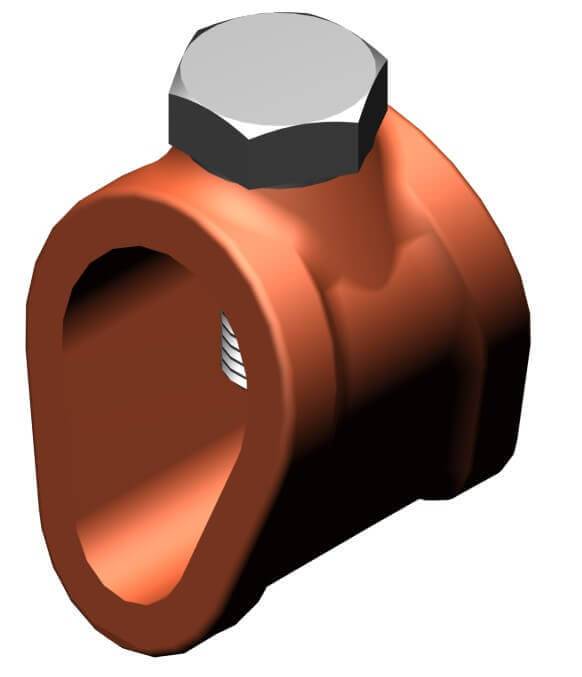

Медный заземляющий электрод

• В соединениях заземляющих электродов применение клеммы типа H и антикоррозийной ленты даст лучшие результаты в долгосрочной перспективе. Неправильно выполненные термосварные соединения со временем имеют риск разрушения.
• В подземных применениях могут использоваться медные и оцинкованные изделия, однако алюминиевые изделия не подходят для подземных применений.

Как Yılkomer, вы можете получить техническую информацию обо всем заземляющем оборудовании в нашем ассортименте, обратившись по адресу info@yilkomer.com или заполнив форму запроса продукции ниже.
