Auswahl von Erdungsprodukten

Als Yılkomer bilden die Erdungsausrüstungen, die zu unseren Hauptproduktgruppen gehören, den grundlegendsten Schritt aller von uns durchgeführten elektrischen Arbeiten. Der wichtigste Weg, damit alle Schutzelemente in einer Anlage korrekt funktionieren, ist eine ordnungsgemäße Erdung. Fehlerstromschutzschalter, Sicherungen, NS-Überspannungsableitersysteme und äußere Blitzschutzsysteme – ihre Funktion hängt vom Erfolg der Erdung ab. Durch Fundamenterdung und Ringerder in Gebäuden wird die menschliche Gesundheit geschützt. Zusammengefasst sollte ein Ingenieur bei jeder Planung der Erdung Priorität einräumen und die Berechnungen gemäß den Normen durchführen.

Die Erdung wird mit Ausrüstungen geplant und umgesetzt, die so lange unter der Erde verbleiben, wie eine Anlage existiert. Sie haben keine Möglichkeit, die Fundamenterdung eines Gebäudes nach 20 Jahren zu ändern; oder die Erdung einer fertiggestellten Solaranlage erneut auszugraben und zu ändern ist nicht einfach. Daher ist die Qualität der bei der Erdung verwendeten Ausrüstung äußerst wichtig. Damit der Widerstandswert über viele Jahre gleich bleibt, müssen hochwertige Produkte verwendet und zusätzliche Maßnahmen gegen Korrosion ergriffen werden. Erdungen, die lediglich zur kurzfristigen Lösung durchgeführt werden, werden uns nach kurzer Zeit als funktionslos zurückkehren und systemische Störungen verursachen. Aus diesem Grund ist die Auswahl der Erdungsausrüstung äußerst wichtig.

Als Yılkomer sind die Erdungsausrüstungen, die wir in unseren Projekten verwenden und bei deren Qualität wir keine Kompromisse eingehen, Produkte, die gemäß IEC-Normen hergestellt sind. Die Wandstärken und Metalldichten der Produkte entsprechen den Normen IEC 62305 und IEC 50164. Bei der Produktauswahl muss die Normkonformität unbedingt zugrunde gelegt werden.

Grundsätzlich können wir die in unserem Produktprogramm enthaltenen Erdungsausrüstungen in 4 Produktgruppen einteilen;

1 – Erdungsleiter

• Verzinkter Banderdungsleiter

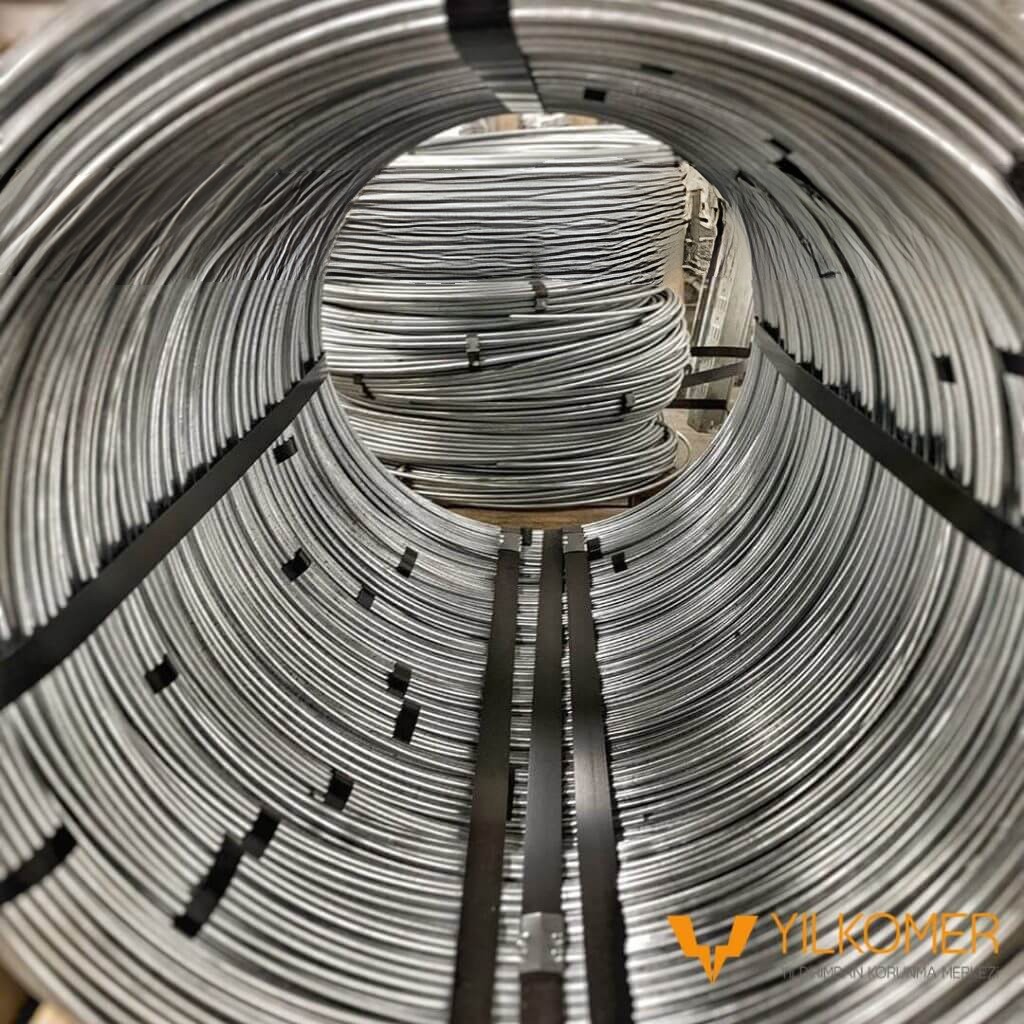

• Verzinkter Monodraht-Erdungsleiter
• Runde Kupfererdungsleiter
• Edelstahl-Erdungsleiter

2 – Erdungselektroden

• Kupfererdungselektroden
• Verzinkte runde Erdungselektroden

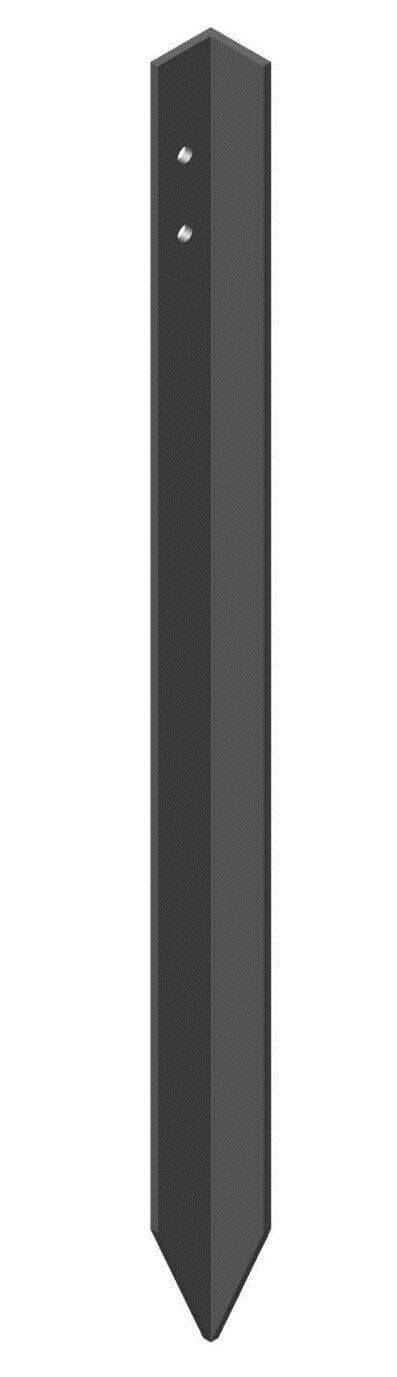

• Verzinkte Winkelerdungselektroden
• Edelstahl-Erdungselektroden

3 – Potentialausgleichsschienen

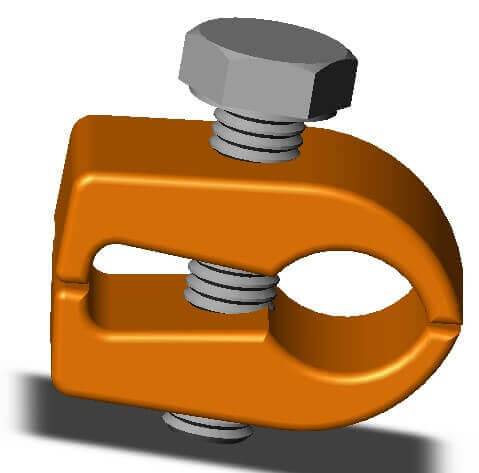

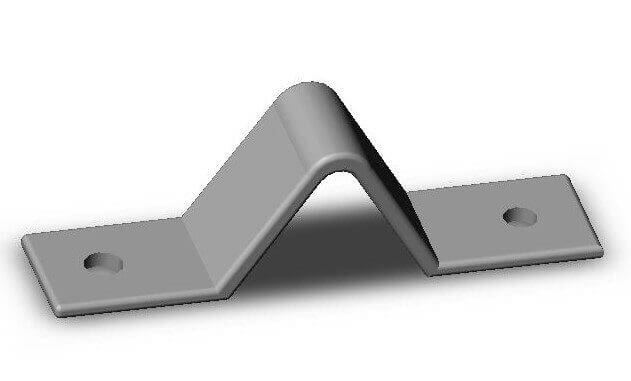

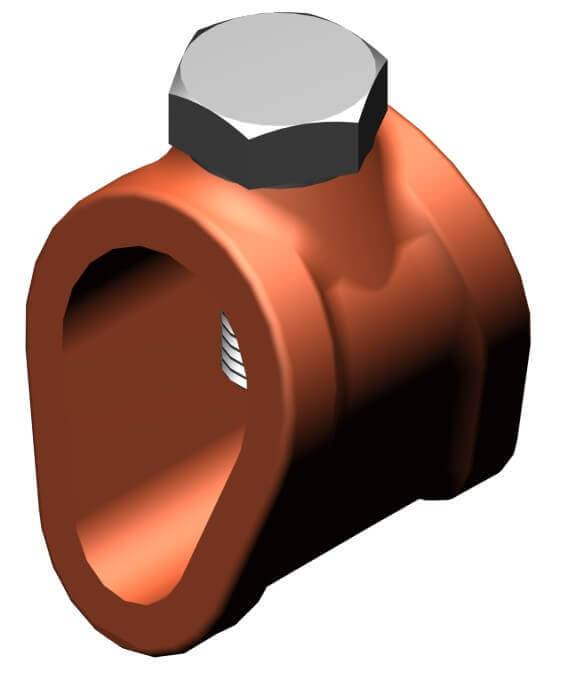

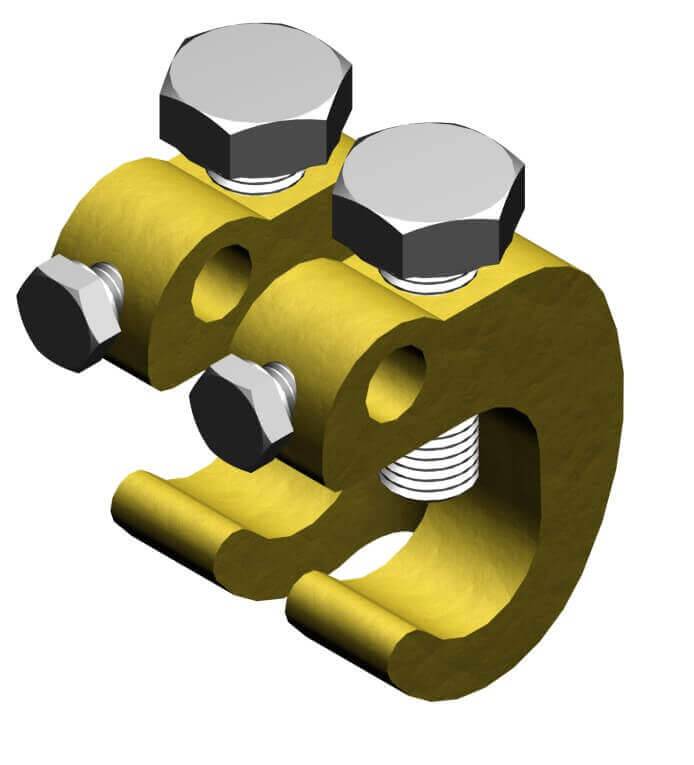

4 – Verbindungselemente für Erdungsausrüstung

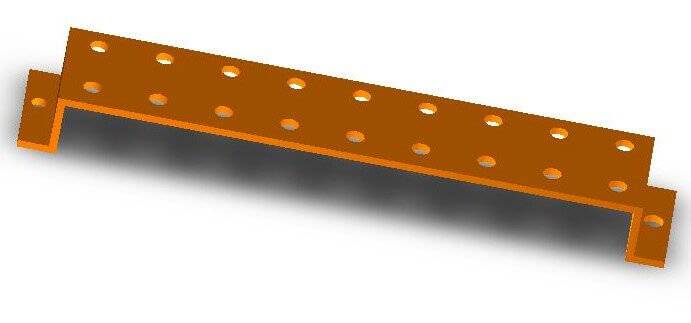

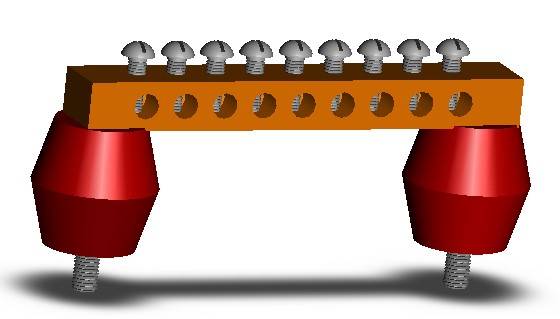

Potentialausgleichsschiene

Die Abmessungen dieser Produkte; ihre Größen können variieren. Was wir hier tun müssen, ist nach der Messung des spezifischen Widerstands am Ort der Erdung durch Berechnung die Stückzahl und Produktauswahl festzulegen. In unserem Blogbeitrag von vor 2 Beiträgen finden Sie Beispiel-Erdungsberechnungen.

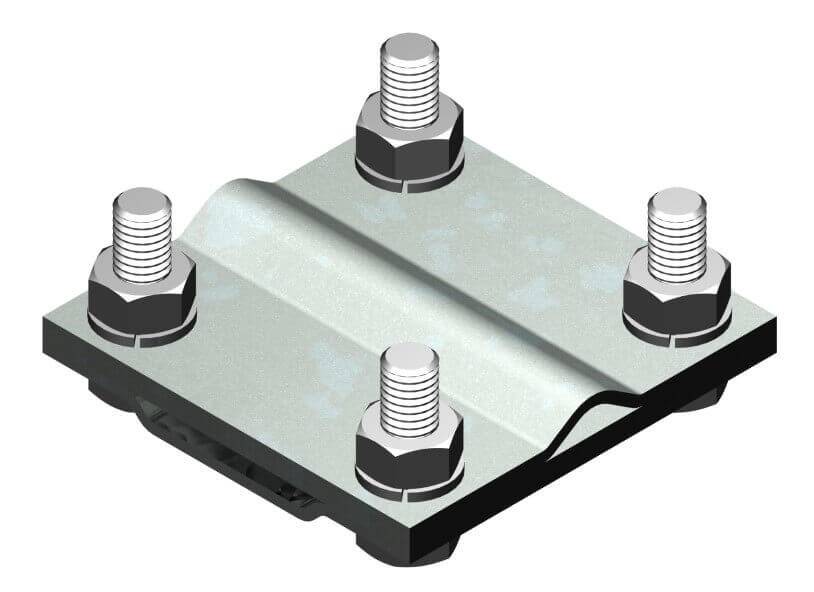

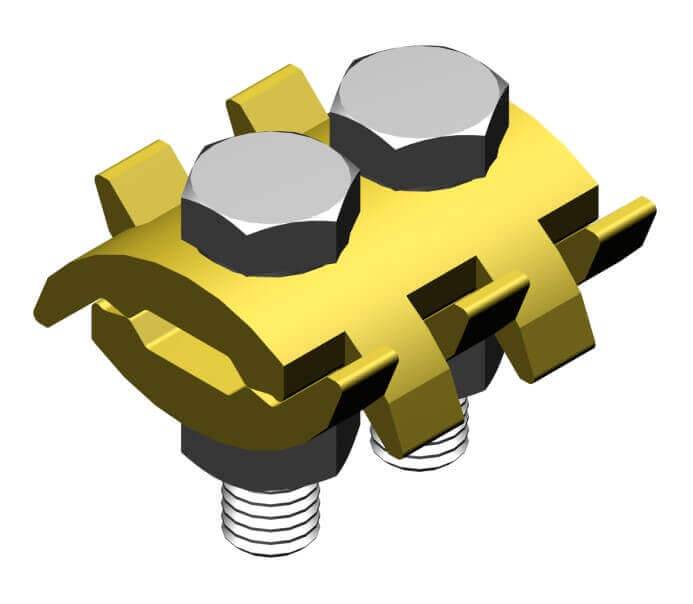

Quadratisches Verbindungselement

Grundlegende Punkte, die bei der Auswahl von Erdungsprodukten und während der Anwendung zu beachten sind.

• Erdungsprodukte müssen über Standardzertifikate verfügen.
• Wenn verzinkte Produkte ausgewählt werden, sollten unbedingt feuerverzinkte Produkte bevorzugt werden.
• Die Wandstärke der Verbindungsklemmen darf nicht außerhalb des Standards liegen. Beispielsweise sollten Produkte mit einer Wandstärke von 1mm nicht bevorzugt werden.
• Die Schrauben der Verbindungselemente müssen aus Edelstahl gewählt werden.
• Die Erdung sollte am Einsatzort auf Basis einer Tiefe von 80 cm begonnen werden.
• Unterschiedliche Metalle sollten nicht miteinander verbunden werden. Wenn beispielsweise mit verzinkten Produkten begonnen wird, kann das Projekt vollständig mit verzinkten Ausrüstungen abgeschlossen werden; dies ist kein technischer Mangel.
• Wenn unterschiedliche Metalle miteinander verbunden werden sollen, müssen bimetallische Verbindungselemente verwendet werden.
• An Verbindungs- und Klemmpunkten sollte Korrosionsband verwendet werden.

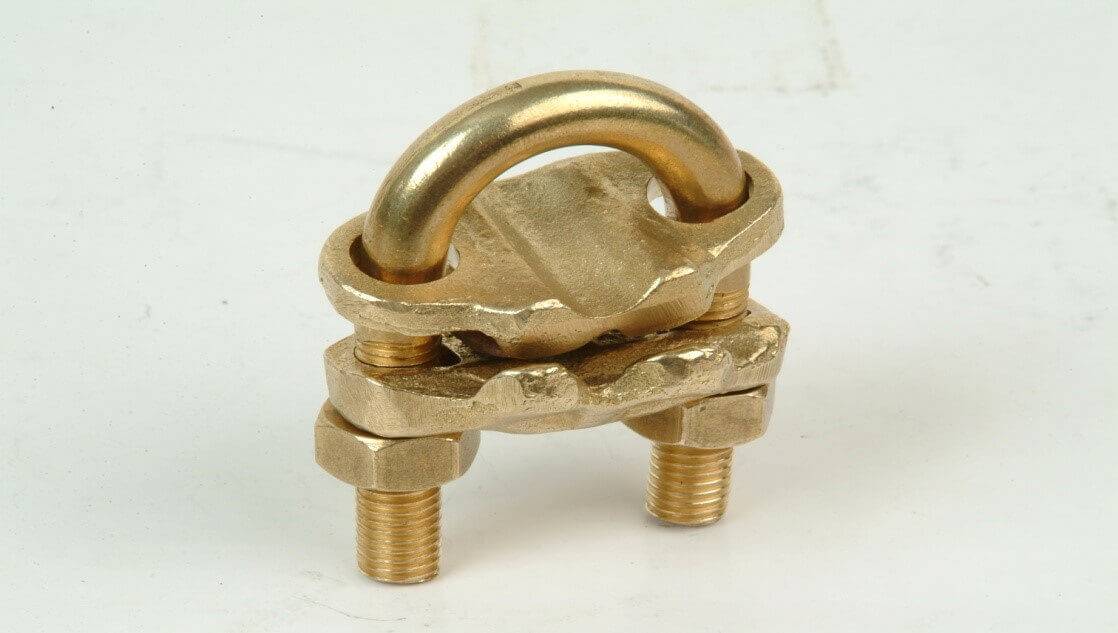

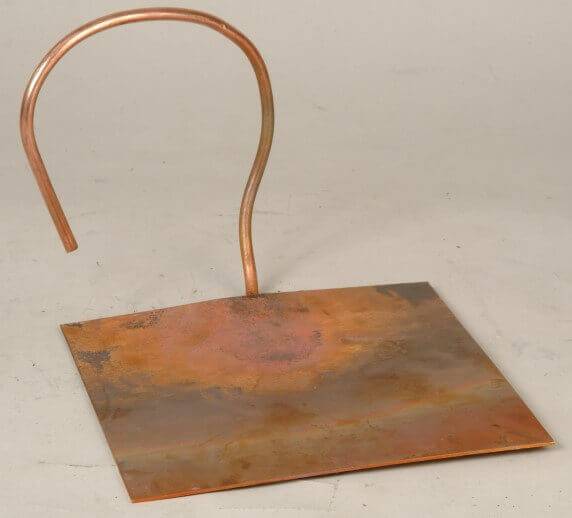

Kupfererdungselektrode

• Bei Erdungselektrodenverbindungen liefert die Anwendung von H-Typ-Verbindungsklemme und Korrosionsband langfristig bessere Ergebnisse. Falsch ausgeführte Thermoschweißverbindungen bergen im Laufe der Zeit das Risiko des Bruchs.
• Bei unterirdischen Anwendungen können Kupfer- und verzinkte Produkte verwendet werden, Aluminiumprodukte sind jedoch für unterirdische Anwendungen nicht geeignet.

Als Yılkomer können Sie technische Informationen zu allen Erdungsausrüstungen in unserem Produktprogramm über info@yilkomer.com erhalten oder das untenstehende Produktanfrageformular ausfüllen.
