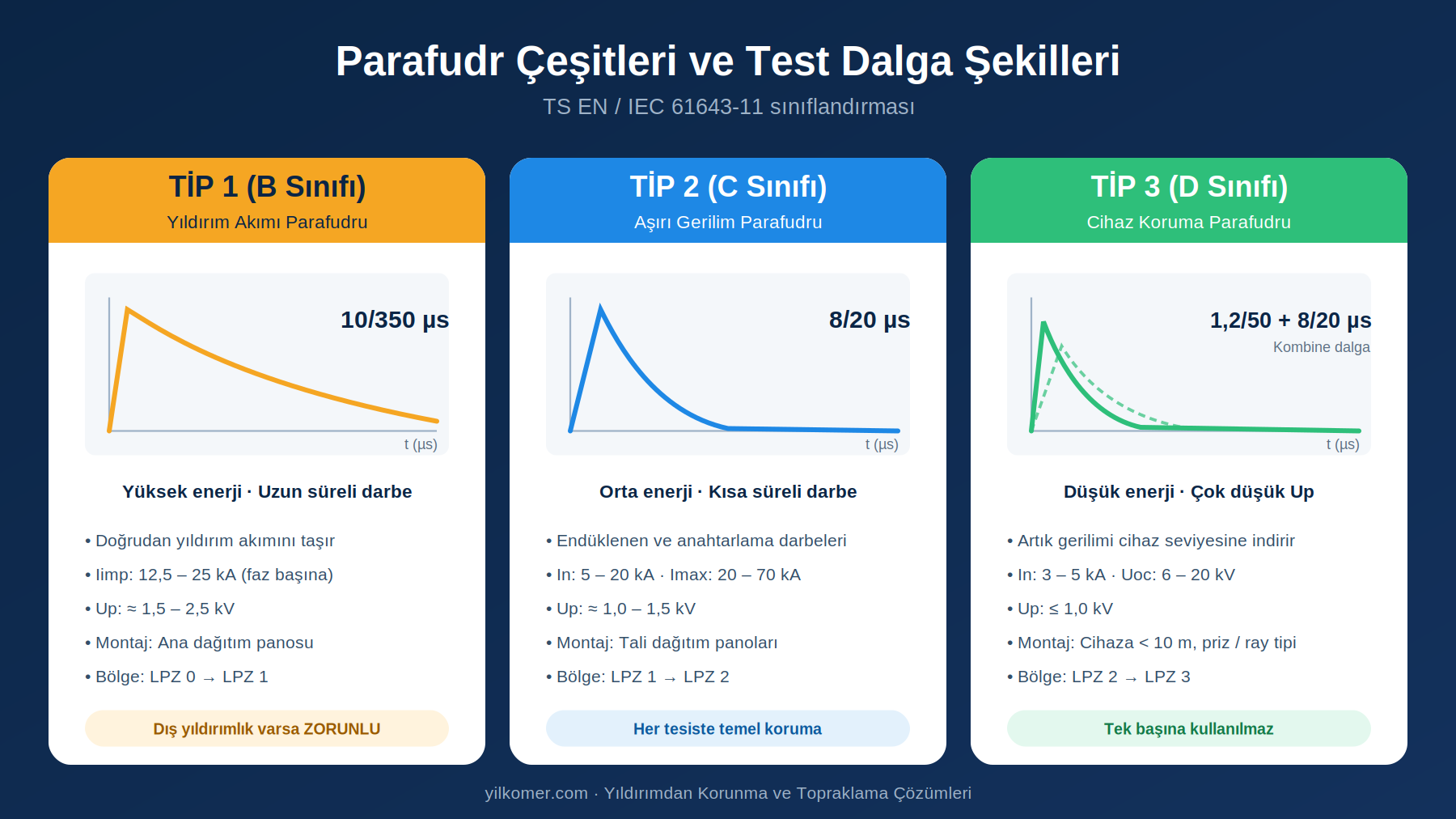

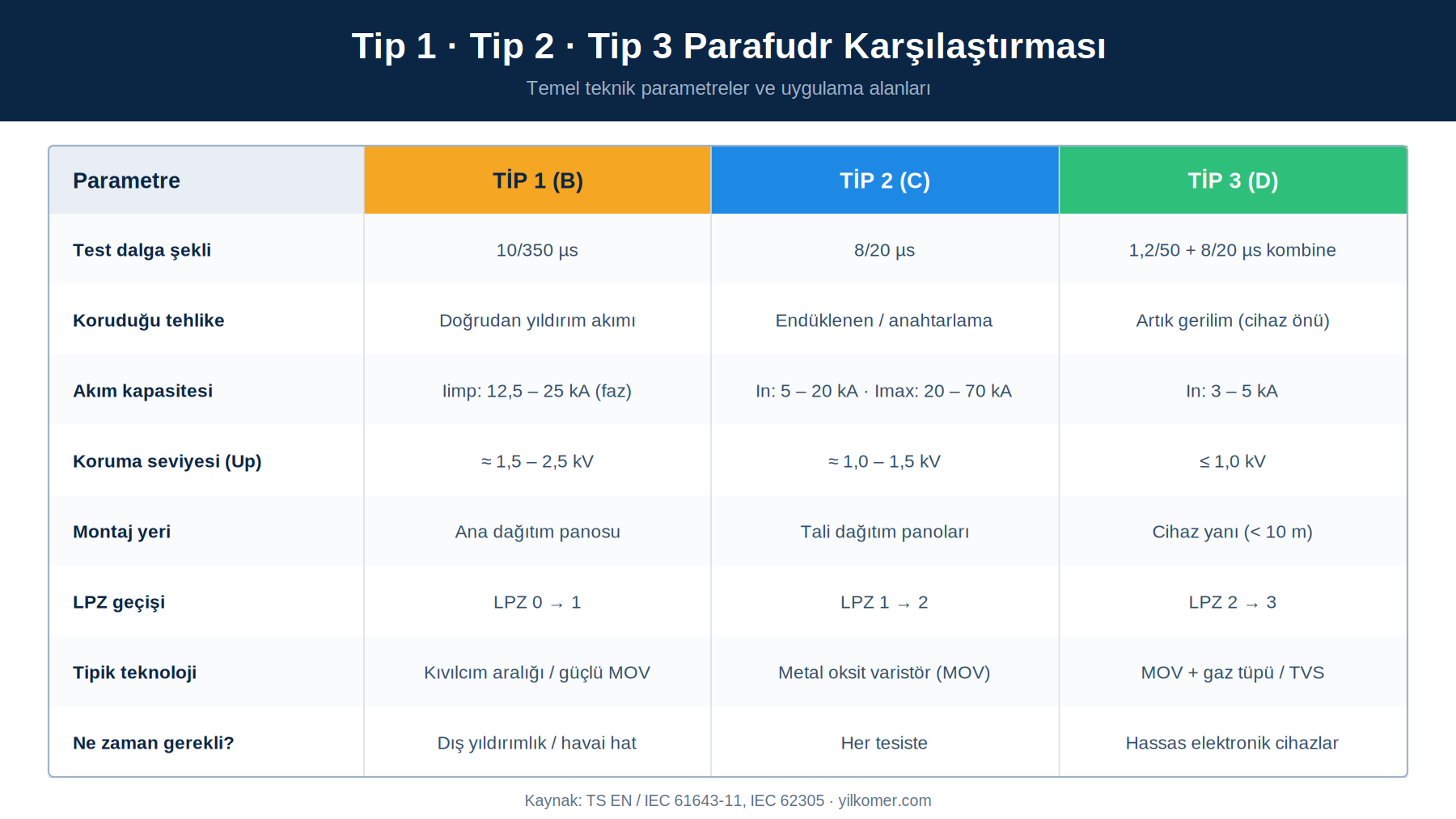

AG Parafudr çeşitleri yıldırım ve aşırı gerilimden en önemli unsurlarından biridir. Ancak bir tesiste doğru parafudr sınıfının seçilmesi ve uygulanması gerekir. Temel olarak ag parafurlar B sınıfı, C sınıfı, D sınıfı olarak 3 çeşittir. Ayrıca kombine parafudr sistemleri olan B+C, B+C+D parafudrlar da kullanılmaktadır.

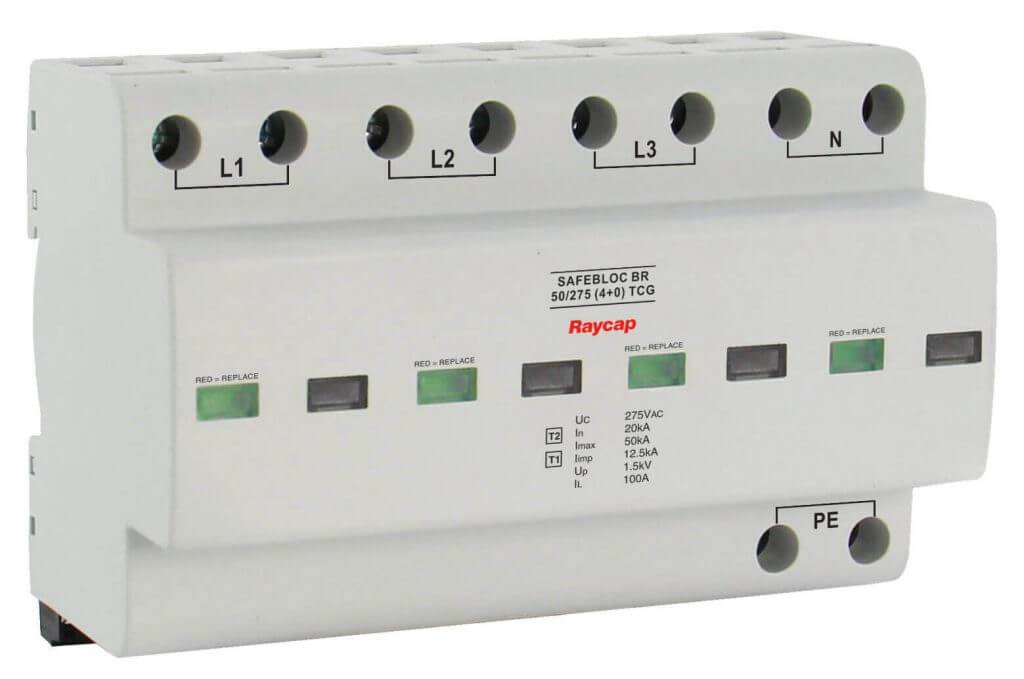

B sınıfı Parafudr (Tip 1)
B sınıfı parafudrlar 10/350 ms eğrisine göre koruma yapan, yani yıldırım darbelerine karşı koruma yapan parafudr çeşididir. Tip 1 ya da Class 1 olarak da geçer. Dış yıldırımlık bulunan bir tesiste B sınıfı parafudr kullanımı zorunludur.

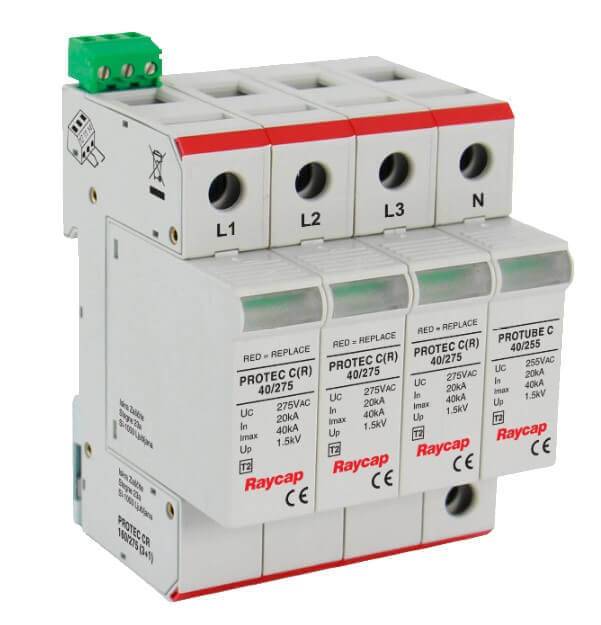

C sınıfı Parafudr (Tip 2)
C sınıfı parafudrlar 8/20 ms eğrisne göre koruma yapar, yani iç aşırı gerilimlere karşı koruma yapmaktadır. Tip 2 ya da Class 2 parafudr olarak isimlendirilir. Aşırı gerilim kaynaklı zararların %65’i iç aşırı gerilim kaynaklıdır. Bu nedenle her tesiste B sınıfı parafudrla koordineli bir şekilde C sınıfı parafudrlarla kullanılmalıdır.
D sınıfı Parafudr (Tip 3)
D sınıfı parafudrlarsa hassas cihazların korunması için kullanılırlar. Günümüzde elektronik cihazların artması ile Up koruma seviyesi düşük seviyelere gelmiştir. Bu Up seviyesini istenilen seviyeye indirebilmek için D sınıfı parafudrlar kullanılır.
D sınıfı parafudr

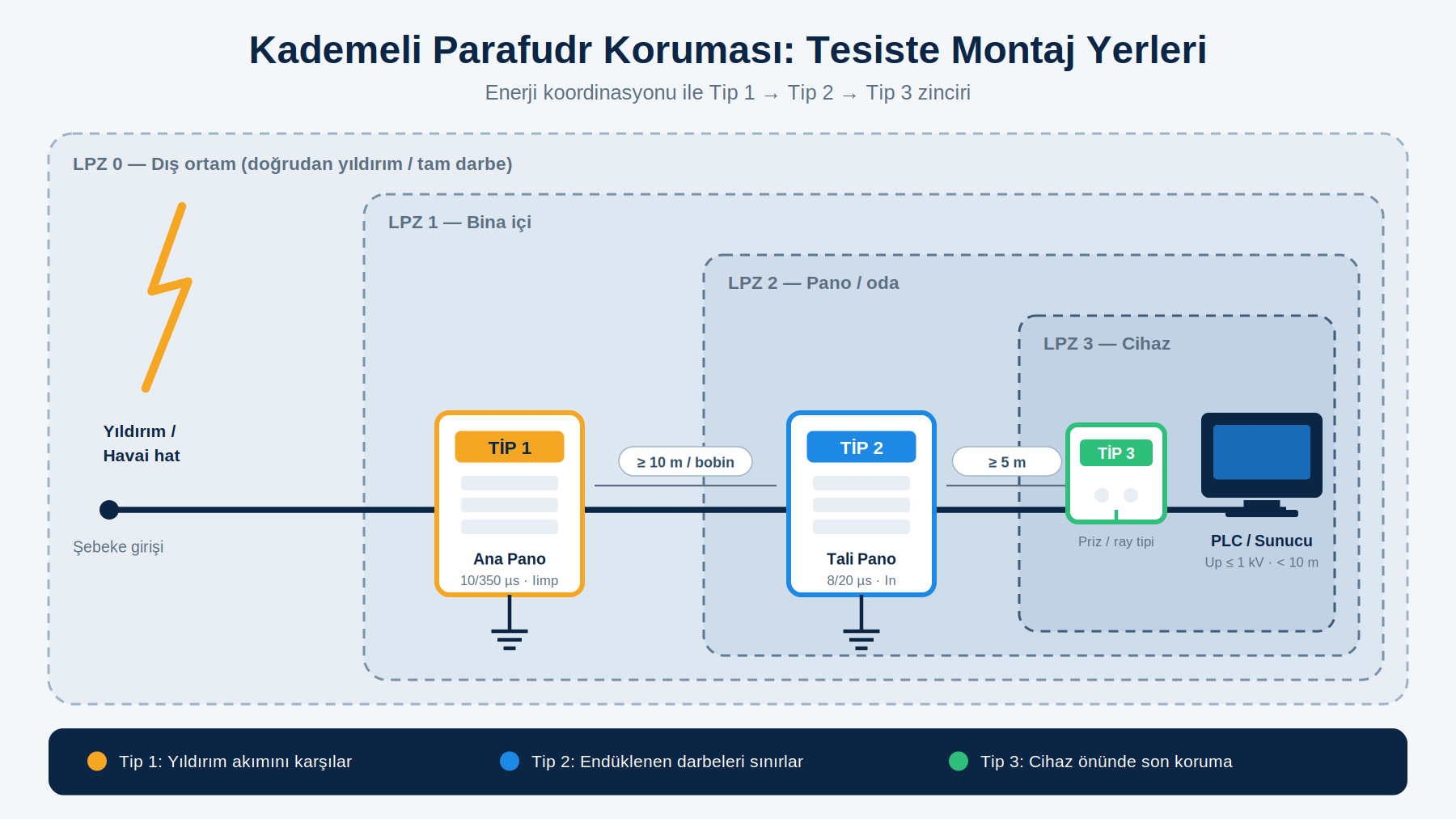

Parafudrlar Bir Tesiste Nasıl Kullanılır? Videomuzdan izleyebilirsiniz.
