Örgülü bakır iletken, topraklama ve yıldırımdan korunma tesisatlarının en çok tercih edilen bileşenlerinden biridir. Yüksek iletkenliği, esnek yapısı ve uzun servis ömrü sayesinde endüstriyel tesislerden ticari yapılara kadar her ölçekte güvenli bir eşpotansiyel bağlantı zinciri kurulmasını sağlar. Yılkomer, düzgün geometrik örgü yapısı elde edebilen modern örme makinelerinde TS 3 ve BS EN 60228 standartlarına uygun olarak ürettiği örgülü bakır iletkenleri 10 mm²’den 240 mm²’ye kadar geniş bir kesit aralığında sunar.
Örgülü Bakır İletken Nedir?
Örgülü bakır iletken, çok sayıda ince bakır telin belirli bir örgü düzeninde bir araya getirilmesiyle elde edilen yalıtımsız (çıplak) bir iletkendir. Tek telli iletkenlerden temel farkı, aynı kesitte çok daha esnek bir yapı sunmasıdır. Bu esneklik; dar geçişlerde, köşe dönüşlerinde ve titreşim üreten ekipmanların bağlantı noktalarında iletkenin yorulup kırılmadan uygulanabilmesini sağlar.
Üretimde elektrolitik bakır kullanılır. Yüksek saflıktaki bakırın düşük özdirenci, hem işletme koşullarında düşük gerilim düşümü hem de arıza akımlarının hızlı ve güvenli şekilde toprağa aktarılması anlamına gelir. Çok telli yapının toplam yüzey alanının büyük olması, yüksek frekans bileşenleri içeren yıldırım akımlarının taşınmasında (deri etkisi nedeniyle) ek bir avantaj yaratır.
İlginizi Çekebilir: Parafudr Nedir Ne İşe Yarar?
Kullanım Alanları
- Yıldırımdan korunma sistemlerinde iniş iletkeni ve yakalama iletkeni bağlantıları
- Toprak elektrotları ile ana topraklama barası arasındaki bağlantı hatları
- Eşpotansiyel bağlantı (potansiyel dengeleme) tesisatları
- Trafo merkezleri, şalt sahaları, OG/AG panoları ve metal konstrüksiyonların topraklanması
- Güneş enerjisi santrallerinde taşıyıcı konstrüksiyon ve panel gövdesi topraklaması
- Jeneratör, kompresör, pres gibi titreşimli makinelerin esnek topraklama bağlantıları
- Akaryakıt, kimya ve ilaç tesislerinde statik elektrik boşaltma hatları
- Raylı sistemler ve altyapı projelerinde topraklama ağı bağlantıları

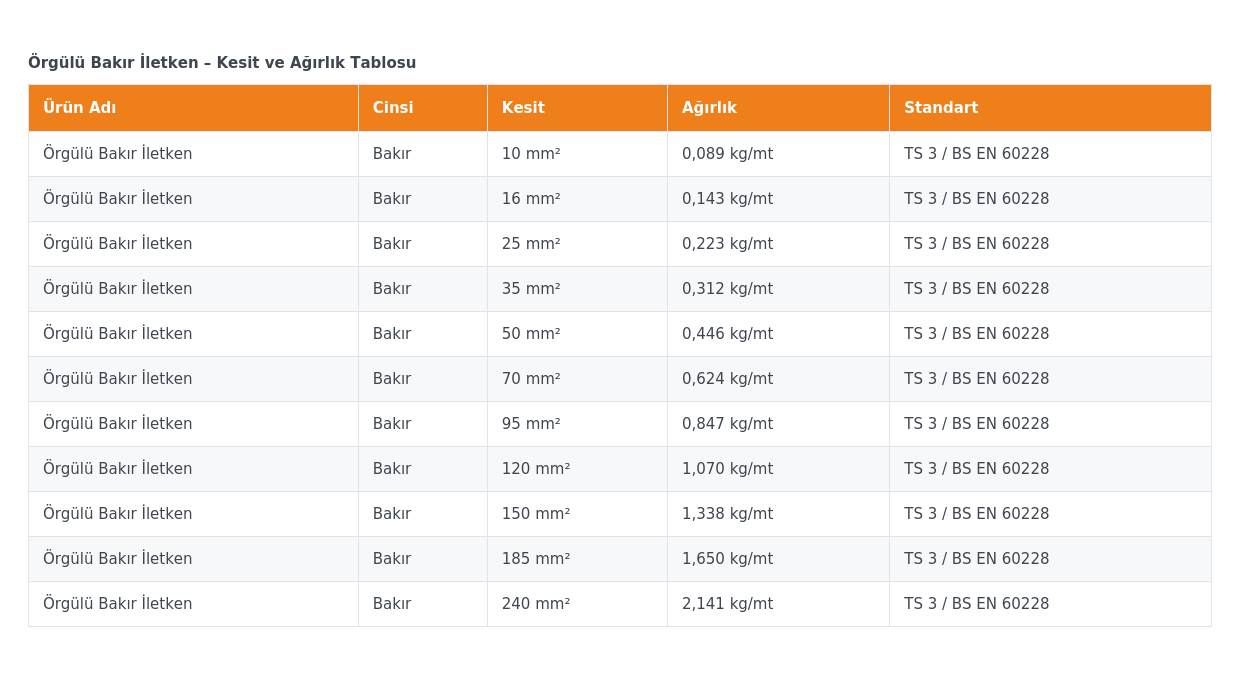

Teknik Özellikler ve Ölçü Tablosu
Boyutsal özelliklerde DIN 48201 referans alınmakta, ürünler proje ihtiyacına göre makara veya kangal formunda teslim edilmektedir.
Kesit Seçiminde Nelere Dikkat Edilmeli?
Doğru kesit, tesisatın hem güvenliğini hem de maliyetini doğrudan etkiler. Seçim yapılırken dikkate alınması gereken başlıca kriterler şunlardır:
Yıldırımdan korunma tesisatı: İniş ve yakalama iletkeni kesitleri TS EN 62305-3’te malzeme cinsine göre verilen minimum değerlere uygun seçilmelidir. Bakır iletkenlerde uygulamada yaygın tercih 50 mm² ve üzeri kesitlerdir.
Topraklama tesisatı: Kesit; beklenen kısa devre akımı, arıza süresi ve iletkenin termal dayanımı birlikte değerlendirilerek belirlenir. Toprağa gömülü uygulamalarda korozyon payı ve mekanik dayanım nedeniyle daha büyük kesitler tercih edilir.
Koruma iletkeni: TS HD 60364-5-54’e göre faz iletkeni kesiti 16 mm²’ye kadar ise aynı kesit, 16–35 mm² arasında ise 16 mm², 35 mm² üzerinde ise faz kesitinin yarısı esas alınır.
Ortam koşulları: Kimyasal etki, nem, sıcaklık ve mekanik zorlanma seviyesi hem kesiti hem de bağlantı elemanı seçimini etkiler.
Montaj ve Bağlantı Önerileri
Topraklama sisteminin performansı, iletken kadar bağlantı noktalarının kalitesine de bağlıdır. Ekzotermik kaynaklı bağlantılar en düşük geçiş direncini sağlar ve bakım gerektirmez; cıvatalı ve pres tipi klemensler ise sökülebilir bağlantı ihtiyacı olan noktalarda kullanılır. Bara bağlantılarında uygun ölçüde kablo pabucu tercih edilmelidir.
Farklı metallerin buluştuğu noktalarda galvanik korozyonu önlemek için bimetal bağlantı elemanı kullanılması gerekir. İniş iletkeni güzergâhlarında keskin dönüşlerden kaçınılmalı, muayene klemensleri ölçüm yapılabilecek şekilde erişilebilir konumda bırakılmalıdır. Periyodik ölçüm ve görsel kontroller, sistemin ilk günkü performansını koruması için şarttır.
Yılkomer Farkı
Yılkomer, yıldırımdan korunma ve topraklama alanındaki uzun yıllara dayanan üretim deneyimini standartlara tam uyumlu bir üretim hattıyla birleştirir. Düzgün ve homojen örgü geometrisi, sabit metre ağırlığı ve stoktan hızlı teslimat, projelerinizin sahada gecikmeden ilerlemesini sağlar. Proje kesit listenizi paylaşarak fiyat teklifi almak ve teknik destek talep etmek için hemen bizimle iletişime geçebilirsiniz.
