Enerji Nakil Hatlarının Yıldırımdan Korunması

Enerji nakil hatları, elektriğin enerji santrallerinden evlere ve işyerlerine ulaştırılmasında çok önemli bir rol oynar. Ancak, bu hatlar yıldırım çarpmalarının yıkıcı güçlerine karşı savunmasızdır. Yıldırım çarpmaları iletim hatlarında önemli sorunlara yol açarak hizmet kesintilerine ve maliyetli hasarlara neden olabilir. Bu nedenle, yıldırımın enerji iletim hatlarının performansını nasıl etkilediğini anlamak ve etkili yıldırımdan korunma önlemlerini uygulamak çok önemlidir. Bu makalede, yıldırım çarpmalarının enerji iletim hatları üzerindeki etkisini inceleyecek ve yıldırımdan korunma sistemlerinin önemini tartışacağız.

Bir yıldırım düştüğünde, atmosferik deşarjdan kaynaklanan akımın yeryüzüne doğru dağılması gerekir. Elektrik devresi, akımın buluta geri akmasını sağlamak için kapanır. Bu süreç çarpma, ön çarpma ve yer değiştirme akımını içerir. Yıldırımın iletim hatlarıyla etkileşimine dair anlayışımızı geliştirmek için bu karmaşık olguyu inceleyen çeşitli çalışmalar yapılmıştır.

Yerdeki Potansiyel Gradyanı

Yüklü bir bulut Dünya üzerinden geçtiğinde, iletim hatları da dahil olmak üzere zemin ve altındaki nesneler üzerinde bir yük birikimine neden olur. Bu yük birikimi, zemin yüzeyi üzerinde potansiyel bir gradyanla sonuçlanır. Bulut içindeki yükler hareket ettikçe, yerdeki noktalar arasında anlık potansiyel farkları ortaya çıkar. Yüklü bulut yere yaklaştığında, buluttaki yük boşalır ve zeminde indüklenen yüklerde hızlı hareketlere neden olur. Bununla birlikte, yük hareketi nedeniyle zeminde indüklenen akımlar nispeten küçüktür.

İletim Hattına Yıldırım Düşmesi

Bir yıldırım bir iletim hattına çarptığında, güç sistemine yüksek bir akım enjekte eder. Üretilen gerilimlerin büyüklüğü, akım dalga şekline ve içinden geçtiği empedanslara bağlıdır. Gerilim dalgasının dikliği izolasyon flashover’ını belirler. Bir iletim hattına yıldırım düşmesi, onlarca megavolt üretilmesine neden olarak potansiyel hasara ve kesintilere yol açabilir.

Yıldırım Çarpmalarının Farklı Noktaları

Yıldırım, faz iletkeni, topraklama kablosu veya çelik kulenin tepesi dahil olmak üzere bir iletim hattının çeşitli kısımlarına çarpabilir. Yıldırım çarpmalarının sonuçları çarpma noktasına bağlı olarak değişir. Bir faz iletkenine çarpıldığında, gerilim tehlikeli seviyelere kadar yükselebilir. Çarpma bir topraklama kablosuna gerçekleşirse, akım akışı bölünür ve her iki kuleye doğru hareket eder. Bir kulenin tepesindeki çarpmalar önemli voltaj düşüşlerine neden olabilir, potansiyel olarak yalıtım parlamaları ve sistem arızalarına neden olabilir.

Hareket Eden Dalgalar Olarak Akım ve Gerilim

Bir iletim hattına yıldırım düştüğünde, ortaya çıkan akım her iki yönde de bölünerek tel boyunca hareket eden dalgalar oluşturur. Kule bu dalgalar için bir süreksizlik görevi görerek yansıma ve kırılmaya neden olur. Yansıyan dalgalar çarpma noktasına geri dönerken, kırılan dalgalar topraklama telinin bitişik açıklıklarına veya kuleden aşağıya yere doğru hareket eder. Hareket eden dalgalar ile kulenin empedansı arasındaki etkileşim, gelen dalgayı güçlendirebilir, bu da parlama potansiyelini etkiler.

Elektrostatik ve Elektromanyetik Olarak İndüklenen Yükler

Yüklü bir bulut toprak ve iletim hatları üzerinden geçerken, hat iletkenleri ve topraklama telleri üzerinde zıt kutuplu yükler indükler. İndüklenen bu yükler faz iletkenleri ve topraklama telleri üzerinde birikir. Bir yıldırım düştüğünde, bulutun elektrik alanı çöker ve bağlı yükleri gezici dalgalar veya düz deşarj akımları olarak serbest bırakır. Elektrostatik olarak indüklenen yıldırım dalgalanmaları nispeten zararsızken, elektromanyetik olarak indüklenen dalgalanmalar parlama ve hasara neden olabilir.

İyi Hat Tasarımı için Faktörler

Yıldırım çarpmalarının iletim hatları üzerindeki etkisini en aza indirmek için iyi bir hat tasarımı şarttır. Bununla birlikte, tasarım süreci çok sayıda faktör ve ödün içerir. Yeraltı hatları yıldırım çarpmalarına karşı bağışıktır ancak tüm durumlar için ekonomik olarak uygun değildir. İletim kuleleri gibi yüksek yapılar yıldırım çarpmalarına karşı daha savunmasızdır. Uygun şekilde yerleştirilmiş topraklama kabloları yıldırım çarpmalarını engelleyebilir ve faz iletkenlerini koruyabilir. Ayrıca, sistem gerilimi ve topraklama telleri ile faz iletkenleri arasındaki bağlantı yıldırımdan korunmada önemli rol oynar.

İletim Hatları için Yıldırımdan Korunma Önlemleri

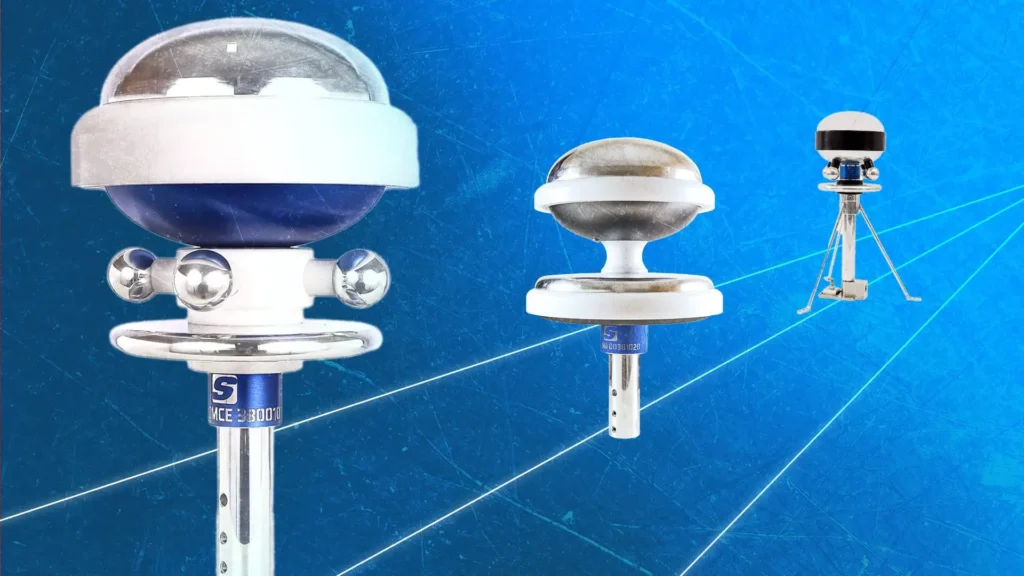

İletim hatlarını yıldırım çarpmalarından korumak için çeşitli önlemler uygulanabilir. Paratoner veya parafudr sistemlerinin kullanılması, yıldırım akımını güç sisteminin kritik bileşenlerinden uzağa çekmeye ve güvenli bir şekilde iletmeye yardımcı olabilir. Topraklama telleri, doğrudan çarpmaları engellemek ve akımı dağıtarak gerilim düşüşünü azaltmak için çok önemlidir. Topraklama tellerinin faz iletkenlerine göre doğru konumlandırılması ve yeterli açıklığın korunması etkili koruma için esastır. Sertec Yıldırım Önleme Sistemi gibi gelişmiş yıldırım önleme sistemleri, iletim kulelerindeki yükleri dağıtabilir ve yıldırım çarpmalarını parafudr sistemlerine yönlendirerek elektrik hatlarına ve hassas elektronik cihazlara zarar gelmesini önleyebilir.

Güvenilir Enerji İletiminin Sağlanmasında Yıldırımdan Korunmanın Rolü

Yıldırımdan korunma, güvenilir güç iletimini sürdürmek için hayati önem taşır. Etkili yıldırımdan korunma önlemleri uygulanarak, yıldırım çarpmalarının neden olduğu elektrik kesintileri ve hasar riski önemli ölçüde azaltılabilir. Paratonerler, parafudr sistemleri ve gelişmiş önleme teknolojileri dahil olmak üzere yıldırımdan korunma sistemleri, iletim hatlarının korunmasına, kesinti süresinin en aza indirilmesine ve tüketicilere kesintisiz güç sağlanmasına yardımcı olur.

Yıldırım çarpmaları enerji nakil hatları için önemli bir tehdit oluşturmaktadır. Yıldırım ve iletim hatları arasındaki etkileşimin anlaşılması, etkili yıldırımdan korunma sistemlerinin tasarlanması için çok önemlidir. Uygun hat tasarımının uygulanması, paratoner ve parafudr telleri gibi yıldırımdan korunma önlemlerinin kullanılması ve gelişmiş yıldırım önleme teknolojilerinin kullanılması ile iletim hatları yıldırım çarpmalarının yıkıcı güçlerine karşı korunabilir. Güvenilir enerji iletiminin sağlanması, yıldırımın etkisini azaltmak ve kritik altyapıyı korumak için proaktif önlemler gerektirir.
