Telekomünikasyon ve DSL Koruması
Raycap RayTel ve RayDat telekomünikasyon koruma ailesi, abone telefon ve DSL hatlarını yıldırım, anahtarlama ve şebekeden gelen aşırı gerilimlere karşı korur. 250 MHz'e kadar yüksek frekans aralığıyla tüm DSL hatlarına uygundur; ADSL, ADSL2 ve ADSL2+ protokollerini POTS ve ISDN hatları üzerinden destekler. Vidalı, hızlı bağlantı veya RJ45 klemens seçenekleri ile duvar veya DIN ray montaj versiyonları sunulur.
Veri iletimi günlük hayatın ayrılmaz bir parçasıdır — bu nedenle bu sinyal türü için uygun koruma sağlanması önemlidir. Gerek bina girişinde, gerekse ev veya ofis içindeki telefon bağlantısında, bu çözümler binanın yıldırımdan korunma sisteminin bir parçası olarak değerlendirilmelidir.
Bu SPD'ler abone telekomünikasyon ekipmanını yıldırım çarpmaları, anahtarlama işlemleri ve telekomünikasyon şebekesinden gelen darbelere karşı korur.
Telekomünikasyon tarafındaki eksiksiz koruma, aşırı uzun kablo güzergâhlarına sahip sistemlerde bile DSL teknolojilerinin sinyal iletimini tam olarak destekler. Çalışma frekans aralığında işletme bozulması ve ekleme kaybı (insertion loss) ihmal edilebilir düzeydedir. Koruma modülü, abonenin bükümlü çift kablosunun frekans karakteristiğine uyarlanmıştır — aynı modül ADSL, ADSL2 ve ADSL2+ protokollerinde, hem POTS hem ISDN hatları üzerinde kullanılabilir.

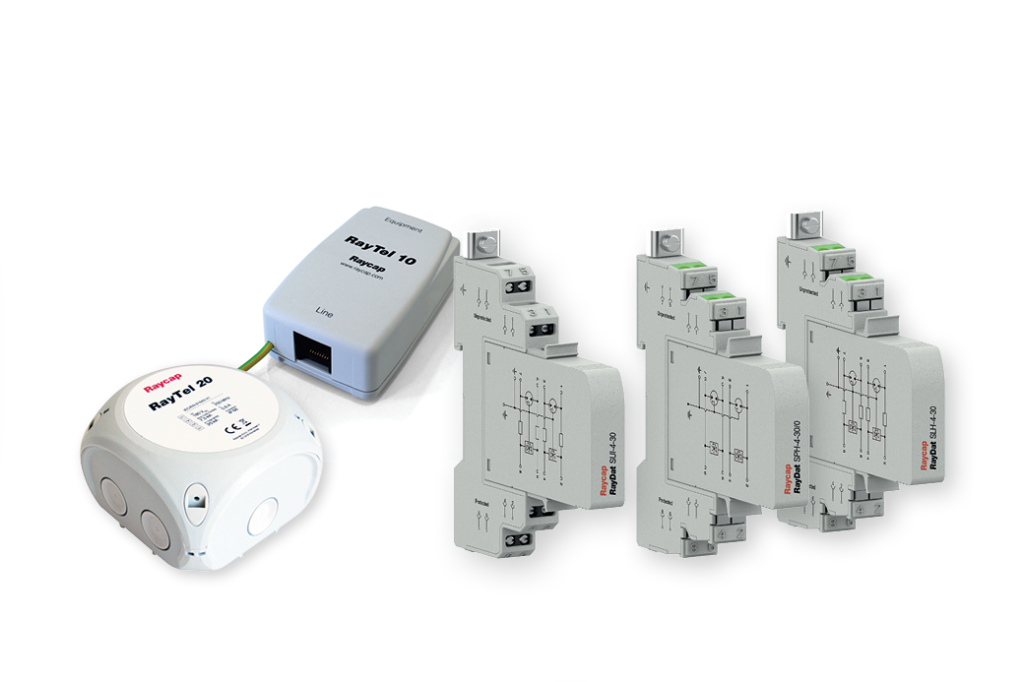

Ürün aileleri:
RayTel 10 — Kompakt, RJ11 veya RJ45 bağlantılı telekomünikasyon tarafı koruması. 175 V DC'ye kadar. Tristör darbe bastırıcı (thyristor) + GDT + termo-klip yapısı. 10 MHz'e kadar frekans aralığı. Doğrudan telefon prizine bağlanabilir.
RayTel 20 — DSL ağları için yüksek performanslı model. 250 MHz'e kadar bant genişliği — ailedeki en yüksek değer. 20 kA toplam deşarj akımı ve 7,5 kA toplam yıldırım darbe akımı (10/350 µs). IP66 koruma sınıfı ve polipropilen gövde ile dış mekân ve bina girişi montajına uygundur.
RayDat SPH-2-230 / SPH-4-230 — 230 V DC'ye kadar yüksek gerilimli hatlar için. MOV + GDT yapısı, 5 A yük akımı.
RayDat SLH-2-110 / SLH-4-110 — 110 V DC standart modüler koruma. Tek çift (SLH-2) ve iki çift (SLH-4) versiyonları.
RayDat SUI-4-110 — Açık hatlar (exposed lines) için yüksek kapasiteli model. In 20 kA, Imax 30 kA — ailedeki en yüksek deşarj değerleri.
RayDat SRH-2-110 — Uzaktan sinyal kontaklı versiyon. Arıza durumunda kontak konum değiştirir; bilgi izleme sistemine taşınır.
RayDat SGH-3-110 — Ayrılmış sinyal toprağı (separated signal ground) gerektiren sistemler için, özellikle RS 232.
Teknik yaklaşım: Cihazlar çok kademeli yapıdadır — kaba koruma gaz deşarj tüpü (GDT), ince koruma diyot bloğu (SAD) ile sağlanır. Aradaki seri direnç (1,6–2,0 Ω) enerji koordinasyonunu kurar. Termo-klip, güç hattı ile haberleşme hattı arasında şebeke frekanslı temas (mains incursion) durumunda akımı toprağa yönlendirerek yangın ve çarpma riskini ortadan kaldırır.
Ürünler IEC/EN 61643-21 standardına uygundur. Sınıflandırma: D1 / C1 / C2 / C3.
Ortak özellikler
- Çok yüksek darbe dayanım değerleri
- Vidalı, hızlı bağlantı (yaylı) veya RJ45 klemens seçenekleri
- Duvar montajı veya DIN ray montajı versiyonları
- 250 MHz'e kadar yüksek frekans aralığı — tüm DSL hatlarına uygun
- ADSL, ADSL2, ADSL2+ protokolleri — POTS ve ISDN hatları üzerinde
- Aşırı uzun kablo güzergâhlarında bile tam sinyal iletimi
- İhmal edilebilir ekleme kaybı (insertion loss)
- Çok kademeli hibrit koruma: GDT (kaba) + diyot bloğu / tristör (ince)
- Termo-klip — mains incursion koruması
- Kademeler arası enerji koordinasyonu
- Koruma sınıfı: IP 20 (RayTel 20: IP 66)
- Gövde: gri termoplastik, V-0 alev dayanımı
- Çalışma sıcaklığı: -40 °C … +80 °C
- Sınıflandırma: D1 / C1 / C2 / C3
- Standart: IEC/EN 61643-21
RayTel 10 (kompakt, RJ11/RJ45)
| RayTel 10 | |
|---|---|
| Maks. sürekli çalışma gerilimi Uc | 175 V DC |
| Maks. çalışma akımı IL | 150 mA |
| In (8/20 µs) a/b-PE, a-b | 2,5 kA |
| Imax (8/20 µs) | 5 kA |
| Koruma seviyesi Up (a-b) | ≤ 300 V |
| Koruma seviyesi Up (a/b-PE) | ≤ 1000 V |
| Seri direnç R | 0,2 – 0,4 Ω |
| Seri endüktans L | 2 × 25 µH |
| Kapasite C | < 100 pF |
| Frekans aralığı fG | 10 MHz'e kadar |
| Tepki süresi tA (a-b / a,b-PE) | < 5 ns / < 100 ns |
| Bağlantı | RJ11 veya RJ45 |
| Sıcaklık | -40 °C … +60 °C |
| Ağırlık | 70 g |
| Sipariş kodu | 124 150 |
RayTel 20 (DSL, yüksek performans, IP66)
| RayTel 20 | |
|---|---|
| Korunan çift | 1 çift (2 iletken) |
| Anma çalışma gerilimi Un | 110 V DC |
| Maks. sürekli çalışma gerilimi (DC / AC) Uc | 180 V / 127 V |
| Anma akım IL (40 °C) | 0,6 A |
| C2 toplam deşarj akımı In (8/20 µs) | 20 kA |
| C2 hat başına In | 10 kA |
| D1 toplam yıldırım darbe akımı Iimp (10/350 µs) | 7,5 kA |
| D1 hat başına Iimp | 2,5 kA |
| Koruma seviyesi Up (hat-hat / hatlar-toprak) | < 250 V / < 550 V |
| Seri direnç RS | 1,6 – 2,0 Ω |
| Bant genişliği fG | 250 MHz'e kadar |
| Kapasite (hat-hat / hatlar-toprak) | ≤ 20 pF / ≤ 10 pF |
| Koruma sınıfı | IP 66 |
| Gövde | Polipropilen, gri |
| Sıcaklık | -25 °C … +80 °C |
| Ağırlık | 150 g |
| Sipariş kodu | 124 152 |
RayDat modüler seri karşılaştırması
| Model | Korunan hat | Un | Uc | In | Imax | Iimp | Ures @5 kA | fG | Özellik |
|---|---|---|---|---|---|---|---|---|---|
| SPH-2-230 | 1 çift | 230 V | 320 V | 10 kA | 20 kA | 2,5 kA | < 700 V | 10 MHz | 5 A yük akımı, MOV+GDT |
| SLH-2-110 | 1 çift | 110 V | 170 V | 10 kA | 20 kA | 2,5 kA | < 450 V | 30 MHz | Standart |
| SLH-4-110 | 2 çift | 110 V | 170 V | 10 kA | 20 kA | 5 kA | < 450 V | 30 MHz | İki çift |
| SUI-4-110 | 2 çift | 110 V | 170 V | 20 kA | 30 kA | 5 kA | < 450 V | 30 MHz | Açık hatlar |
| SRH-2-110 | 1 çift | 110 V | 170 V | 10 kA | 20 kA | 2,5 kA | < 450 V | 30 MHz | Uzaktan kontak |
| SGH-3-110 | 1 çift | 110 V | 170 V | 10 kA | 20 kA | 2,5 kA | < 450 V | 30 MHz | Ayrılmış sinyal toprağı |
RayTel ve RayDat telekomünikasyon serisi, telefon ve geniş bant hatlarının korunmasında kullanılır:
- Bina girişi telekom hatları — Yıldırımdan korunma sisteminin parçası olarak
- DSL modem ve router girişleri — ADSL, ADSL2, ADSL2+ hatları
- POTS (analog telefon) hatları — Abone telefon bağlantısı
- ISDN hatları — Dijital abone hatları
- Ev ve ofis telefon prizleri — RJ11/RJ45 ile doğrudan bağlantı (RayTel 10)
- Dış mekân ve saha kabinleri — IP66 gövde ile (RayTel 20)
- Santral ve dağıtım noktaları — Abone hattı toplama noktaları
- Açık alandan geçen telekom hatları — Yüksek kapasiteli koruma (SUI-4-110)
- 230 V DC sinyal hatları — Yüksek gerilimli devreler (SPH-2-230)
- RS 232 bağlantıları — Ayrılmış sinyal toprağı gereken sistemler (SGH-3-110)
- Uzaktan izlenen tesisler — Arıza bilgisinin merkeze taşınması (SRH-2-110)
- Aşırı uzun kablo güzergâhları — Sinyal kalitesinin korunması gereken hatlar
- Alarm ve güvenlik sistemleri — Telefon hattı üzerinden haberleşme
- Yıldırım riski yüksek bölgeler — Şebeke kaynaklı darbelere karşı
