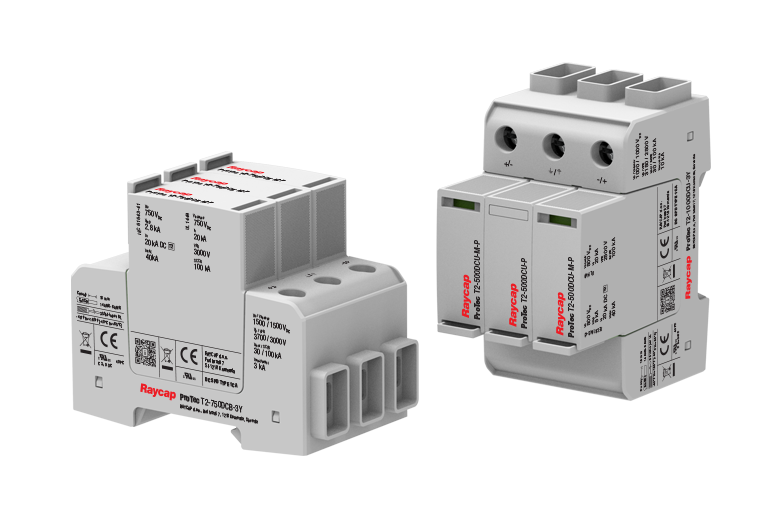

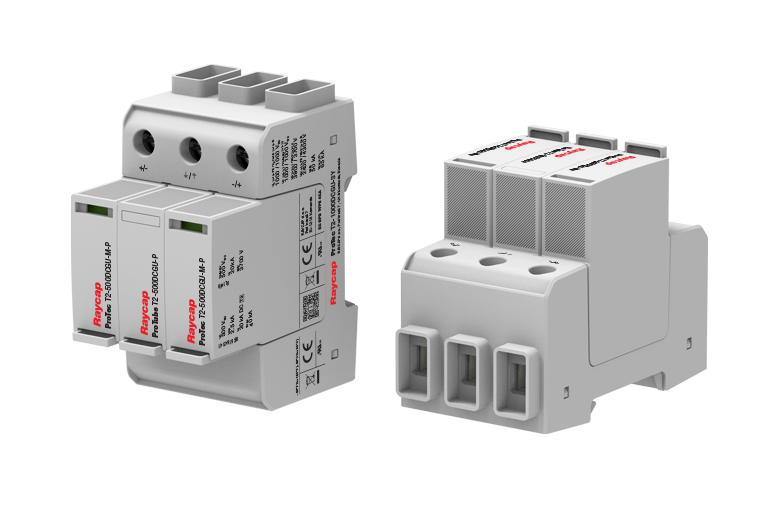

ProTec T2 DCB & DCU Serisi
Raycap ProTec T2 DCB ve DCU serisi, endüstriyel DC sistemler için geliştirilmiş, DIN raya monte edilen takılabilir Sınıf II aşırı gerilim koruma cihazlarıdır (SPD). DCB bipolar, DCU unipolar DC şebekeler içindir. 40 kA'ya kadar deşarj kapasitesi, 30 kA kısa devre dayanımı ve < 25 ns tepki süresi sunar; IEC 61643-41 ve UL 1449 5. Baskı uyumludur.
DC güç dağıtımı, endüstriyel tesislerde giderek yaygınlaşıyor. Robot kolları, motor sürücüleri ve kontrolörler gibi ekipmanlara DC bara üzerinden doğrudan besleme yapıldığında AC/DC dönüşüm kademesi ortadan kalkar ve verim artar. ProTec T2 DCB ve DCU serisi, tam olarak bu DC bara mimarilerinin ve diğer DC uygulamalarının korunması için geliştirilmiştir.
Seri iki koldan oluşur:
- ProTec T2 DCB 3Y — Bipolar DC sistemler için. Bipolar topraklı şebekeler ile TN-C, TN-C-S ve TN-S sistemlerde kullanılır. Koruma modu: (+)-PE/M/G, (-)-PE/M/G, (+)-(-). 250 V, 500 V ve 750 V versiyonları mevcuttur.
- ProTec T2 DCU 3Y — Unipolar DC sistemler için. Unipolar topraklı/topraksız şebekeler ile TN, TT ve IT sistemlerde kullanılır. Koruma modu: (+)-PE/G, (-)-PE/G, (+)-(-). 500 V, 1000 V ve 1500 V versiyonları mevcuttur.
Her iki seri de Sınıf II / DC SPD Tip 1 sınıflandırmasındadır. Deşarj kapasitesi In 20 kA, Imax 40 kA (8/20 µs); toplam deşarj akımı modele göre 55–70 kA'dır. Tepki süresi < 25 ns'dir — hızlı yükselen DC darbelerine karşı belirleyici bir değerdir.
DC devrelerde en kritik güvenlik unsuru kısa devre dayanımıdır; DC'de ark kendiliğinden sönmez. Seri 30 kA (L/R < 3 ms) DC kısa devre dayanımı (UL'e göre SCCR 100 kA) sunar ve her kutupta termal ayırıcı (TD) bulunur. Ömrünü tamamlayan varistör devreden güvenli biçimde ayrılır, böylece yangın riski ortadan kalkar.
Takılabilir (pluggable) modül yapısı bakımı sadeleştirir: koruma modülü, taban ünitesi ve kablolama sökülmeden değiştirilir — tesisin duruş süresini kısaltır. Ön yüzdeki yeşil bayrak / yeşil değil göstergesi durum kontrolünü kolaylaştırır; opsiyonel uzaktan sinyal kontağı (-R) ile arıza bilgisi PLC/SCADA'ya taşınabilir.
Ürünler IEC 61643-41:2025 ve UL 1449 5. Baskı, Ek SB standartlarına uygundur. -40 °C … +85 °C geniş çalışma sıcaklığı aralığıyla zorlu endüstriyel ortamlara uygundur. DCB serisi ayrıca TN ve TT sistemler için tanımlı geçici aşırı gerilim (TOV) dayanım değerlerine sahiptir.
- Endüstriyel DC bara ve DC güç sistemleri için tasarım
- Sınıf II — DC SPD Tip 1
- DCB: bipolar sistemler | DCU: unipolar sistemler
- 40 kA'ya kadar maksimum deşarj akımı (Imax)
- 70 kA'ya kadar toplam deşarj akımı (ITotal)
- 30 kA (L/R < 3 ms) DC kısa devre dayanımı — UL'e göre SCCR 100 kA
- Hızlı tepki süresi: < 25 ns
- Takılabilir (pluggable) modül — kolay bakım, kısa duruş süresi
- Her kutupta termal ayırıcı (TD) koruması
- Arıza göstergesi: yeşil bayrak / yeşil değil
- Opsiyonel uzaktan sinyal kontakları (-R versiyonu)
- IEC 61643-41:2025 ve UL 1449 5. Baskı Ek SB uygunluğu
- DCB için tanımlı TOV (geçici aşırı gerilim) dayanım değerleri
- Geniş çalışma sıcaklığı: -40 °C … +85 °C
- 35 mm DIN ray montajı (EN 60715)
- Gövde: UL 94 V-0 alev geciktirici termoplastik
- Koruma sınıfı: IP 20 (gömülü)
- Aşırı gerilim kategorisi: III
ProTec T2 DCB 3Y — Bipolar (IEC değerleri)
| 250 | 500 | 750 | |
|---|---|---|---|
| Anma DC sistem gerilimi (+)/(-)-PE/M Un | 250 V | 500 V | 750 V |
| Uc (+)-(-) | 500 V | 1000 V | 1500 V |
| Uc (+)/(-)-PE/M | 250 V | 500 V | 750 V |
| In (8/20 µs) | 20 kA | 20 kA | 20 kA |
| Imax | 40 kA | 40 kA | 40 kA |
| ITotal (8/20 µs) | 70 kA | 70 kA | 55 kA |
| Koruma seviyesi Up | 2400 V | 3150 V | 3700 V |
| Tepki süresi tA | < 25 ns | < 25 ns | < 25 ns |
| ISCCR (DC) | 30 kA | 30 kA | 30 kA |
| Iimp (10/350 µs) | 5 kA | 5 kA | 2,8 kA |
| ITotal (10/350 µs) | 10 kA | 10 kA | 3 kA |
| UL: Vdcmcov | 500 V | 1000 V | 1500 V |
| UL: VPR | 1800 V | 2500 V | 3000 V |
| UL: SCCR | 100 kA | 100 kA | 100 kA |
ProTec T2 DCU 3Y — Unipolar (IEC değerleri)
| 500 | 1000 | 1500 | |
|---|---|---|---|
| Anma DC sistem gerilimi (+)-(-) Un | 500 V | 1000 V | 1500 V |
| Uc | 500 V | 1000 V | 1500 V |
| In (8/20 µs) | 20 kA | 20 kA | 20 kA |
| Imax | 40 kA | 40 kA | 40 kA |
| ITotal (8/20 µs) | 70 kA | 70 kA | 55 kA |
| Koruma seviyesi Up | 2400 V | 3150 V | 3700 V |
| Tepki süresi tA | < 25 ns | < 25 ns | < 25 ns |
| ISCCR (DC) | 30 kA | 30 kA | 30 kA |
| Iimp (10/350 µs) | 5 kA | 5 kA | 2,8 kA |
| ITotal (10/350 µs) | 10 kA | 10 kA | 3 kA |
| UL: Vdcmcov | 500 V | 1000 V | 1500 V |
| UL: VPR | 1800 V | 2500 V | 3000 V |
| UL: SCCR | 100 kA | 100 kA | 100 kA |
Mekanik & Çevresel (her iki seri)
- Çalışma sıcaklığı: -40 °C … +85 °C | Nem: %5–95 | Kirlilik derecesi: 2
- Rakım: 2000 m'ye kadar
- Klemens sıkma torku: 4,5 Nm
- İletken kesiti (maks.): 35 mm² (tek/çok telli) / 25 mm² (esnek), yalnız Cu
- Aşırı akım koruması (maks.): 200 A gBat
- DIN 43880 ölçüsü: 3 TE / 54 mm — Ağırlık: 350–385 g
- Uzaktan kontak kapasitesi: AC 125 V/1 A; DC 48 V/0,5 A, 24 V/0,5 A, 12 V/0,5 A
- Yedek modül (spare plug): 1 TE / 18 mm, 61–73 g
Sipariş kodları — DCB (Bipolar)
| Ürün | 250 | 500 | 750 |
|---|---|---|---|
| ProTec T2-xxxDCB-3Y | 59.A955 | 59.A957 | 59.A959 |
| ProTec T2-xxxDCB-3Y-R (uzaktan kontaklı) | 59.A956 | 59.A958 | 59.A960 |
ProTec T2 DCB ve DCU serisi, DC gücün kullanıldığı endüstriyel ve altyapı uygulamalarında kullanılır:
- Endüstriyel DC bara sistemleri — AC/DC dönüşümün elendiği verimli mimariler
- Robot kolları ve otomasyon ekipmanları — DC baradan beslenen üretim hatları
- Motor sürücüleri (drive) — DC link ve sürücü besleme hatları
- Kontrolörler ve kontrol panoları — Kumanda pano besleme hatları
- Elektrikli araç (EV) hızlı şarj istasyonları — DC şarj altyapısı
- Batarya enerji depolama sistemleri (BESS) — DC taraf koruması
- Güvenlik aydınlatma sistemleri — DC besleme hatları
- Bipolar topraklı DC şebekeler — DCB serisi (TN-C, TN-C-S, TN-S)
- Unipolar topraklı/topraksız DC şebekeler — DCU serisi (TN, TT, IT)
- Veri merkezleri ve DC dağıtım altyapıları — DC güç omurgaları
- Zorlu endüstriyel ortamlar — -40 °C … +85 °C çalışma aralığı
- Sürekli üretim tesisleri — Takılabilir modül ile kısa duruşlu bakım
