Trafo topraklaması, bir transformatör merkezindeki tüm metal aksamın ve transformatörün alçak gerilim nötr noktasının, toprağa düşük empedanslı ve güvenli bir şekilde bağlanmasıdır. Amaç, yüksek gerilim (YG) tarafında bir faz-toprak arızası oluştuğunda arıza akımını güvenle toprağa iletmek, koruma cihazlarının hızla açmasını sağlamak ve trafo merkezi içinde ve çevresinde tehlikeli adım ve dokunma gerilimlerinin oluşmasını önlemektir.
Trafo merkezlerinde topraklama, bina tesisatındaki topraklamadan farklı bir mühendislik yaklaşımı gerektirir. Burada arıza akımları binlerce ampere ulaşabilir ve arıza anında topraklama sisteminin potansiyeli yüzlerce, hatta binlerce volta yükselebilir. Bu nedenle trafo merkezi topraklaması yalnızca “düşük bir direnç değeri” tutturmakla değil, arıza anında insanların maruz kalacağı gerilimleri hesaplayıp sınırlamakla ilgilidir.
Trafo Merkezi Topraklaması Neden Bu Kadar Kritik?

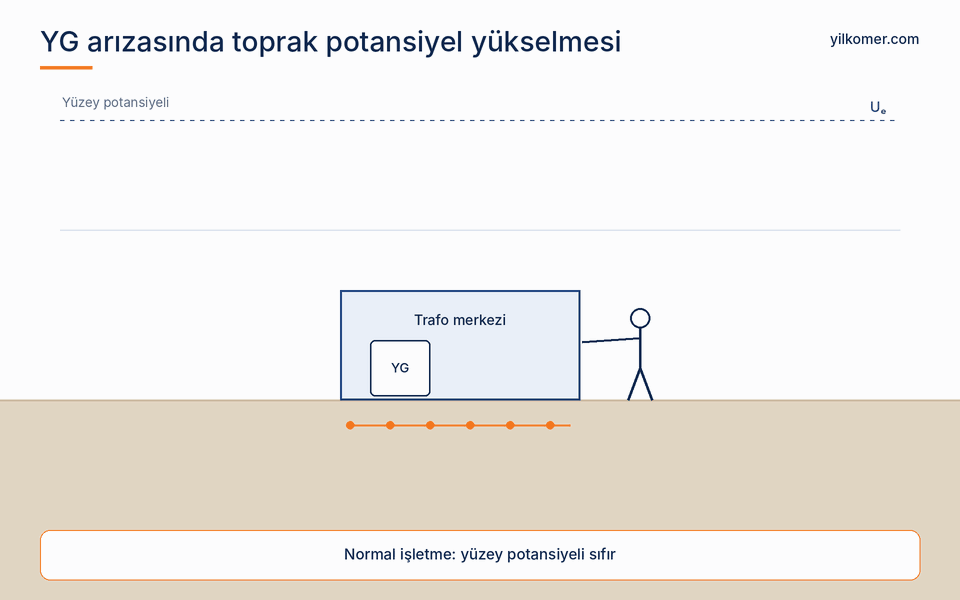

YG tarafında bir faz-toprak arızası oluştuğunda arıza akımı, trafo merkezinin topraklama sistemi üzerinden toprağa geçer. Bu sırada topraklama sisteminin potansiyeli, uzak toprağa göre yükselir. Bu yükselmeye topraklama gerilimi (Uₑ) denir.
Trafo merkezinin içinde ve hemen yanında duran biri için asıl tehlike bu yükselmenin kendisi değil, iki nokta arasındaki potansiyel farkıdır:
- Dokunma gerilimi: Elin dokunduğu metal yüzey (kapı, trafo tankı, hücre gövdesi) ile ayakların bastığı zemin arasındaki gerilim farkı.
- Adım gerilimi: Yaklaşık 1 m aralıklı iki ayak arasındaki gerilim farkı.
Topraklama sistemi doğru tasarlanmazsa, trafo merkezinin kapısına dokunan biri arıza anında tehlikeli bir gerilime maruz kalabilir.
Trafo Merkezlerinde Topraklama Türleri
Koruma Topraklaması
Normal işletmede gerilim altında olmayan, ancak bir arıza durumunda gerilim alabilecek tüm metal kısımların topraklanmasıdır. Trafo merkezinde koruma topraklamasına bağlanan başlıca elemanlar:
- Transformatör tankı ve şasisi
- YG hücreleri, ayırıcı ve kesici gövdeleri
- AG panoları
- YG kablo ekranları ve kablo başlıkları
- YG parafudrlarının toprak uçları
- Metal kapılar, havalandırma panjurları ve menteşeli parçalar (esnek bağlantı iletkenleriyle)
- Metal çit ve kapılar (projeye göre)
İşletme Topraklaması
Elektrik sisteminin normal çalışması için yapılan topraklamadır. Trafo merkezlerinde bu, transformatörün AG tarafındaki nötr noktasının topraklanmasıdır. AG şebekesinin TN veya TT sistem olarak çalışması, işletme topraklamasına bağlıdır.
Koruma ve İşletme Topraklaması Birleşik mi, Ayrı mı Yapılır?
Bu, trafo merkezi topraklamasındaki en önemli tasarım kararıdır.
Birleşik topraklama: YG koruma topraklaması ve AG nötr topraklaması aynı ızgaraya bağlanır. Bu çözüm, YG arızasında oluşan topraklama gerilimi (Uₑ) ve dokunma gerilimleri izin verilen sınırların altında kalıyorsa uygulanabilir. Ortak topraklama, eş potansiyel açısından en güvenli çözümdür ve modern tesislerde ilk tercih edilir.
Ayrı topraklama: Topraklama gerilimi sınır değerleri aşıyorsa, YG arızasındaki yüksek potansiyelin AG nötr iletkeni üzerinden tüketici tesislerine taşınmasını önlemek için AG nötrü ayrı bir topraklayıcıya bağlanır. Bu durumda nötr, yalıtılmış kabloyla trafo merkezinin dışına taşınır ve iki topraklayıcı birbirini etkilemeyecek kadar uzağa yerleştirilir. Uygulamada bu mesafe genellikle en az 20 m alınır.
Kararın verilmesi için zemin özdirenci, arıza akımı, arıza süresi ve topraklama direnci birlikte hesaplanmalıdır.
Trafo Topraklama Direnci Kaç Ohm Olmalı?
Bu sorunun tek bir cevabı yoktur. Trafo merkezlerinde temel kriter topraklama direnci değil, arıza anında oluşan dokunma ve adım gerilimlerinin izin verilen sınırların altında kalmasıdır.
Hesap mantığı şöyledir:
- Topraklama sistemine akan arıza akımı (I_E) belirlenir. Bu akım, kablo ekranları ve havai hat toprak iletkenleri üzerinden dönen kısım düşülerek hesaplanır.
- Topraklama gerilimi bulunur: Uₑ = I_E × Rₑ
- Uₑ ve buna bağlı dokunma gerilimi, arıza süresine göre izin verilen sınırlarla karşılaştırılır.

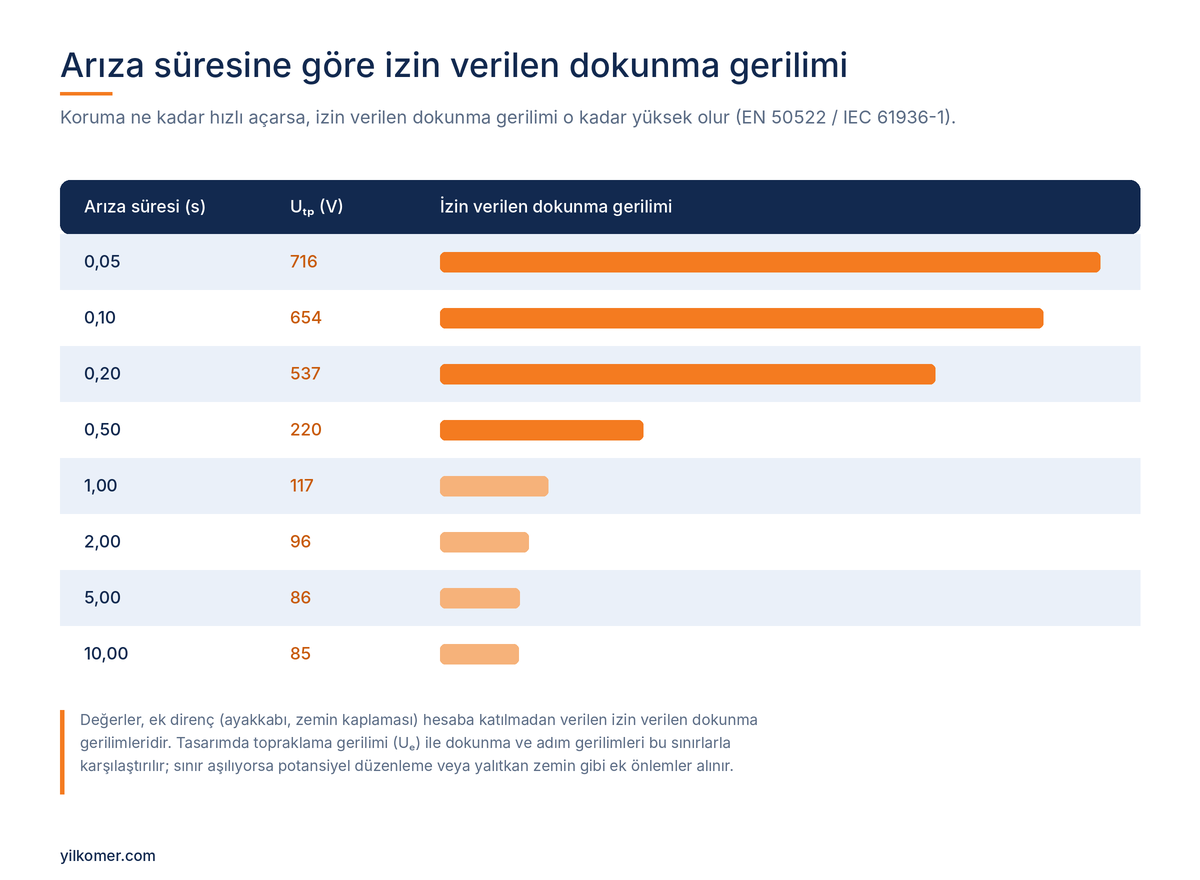

EN 50522 ve IEC 61936-1’e göre izin verilen dokunma gerilimi, arızanın ne kadar sürede temizlendiğine bağlıdır. Koruma ne kadar hızlı açarsa izin verilen gerilim o kadar yüksektir. Örneğin 0,5 saniyede temizlenen bir arızada izin verilen dokunma gerilimi yaklaşık 220 V iken, 1 saniyede bu değer 117 V’a düşer.
Bu yüzden düşük arıza akımlı bir şebekede birkaç ohm yeterli olabilirken, yüksek arıza akımlı bir trafo merkezinde çok daha düşük direnç değerleri ve ek önlemler gerekebilir. Uygulamada birleşik topraklamalarda genellikle birkaç ohmun altında değerler hedeflenir, ancak kesin değer her tesis için ayrı hesaplanmalıdır.
Trafo Merkezi Topraklama Sistemi Nasıl Tasarlanır?

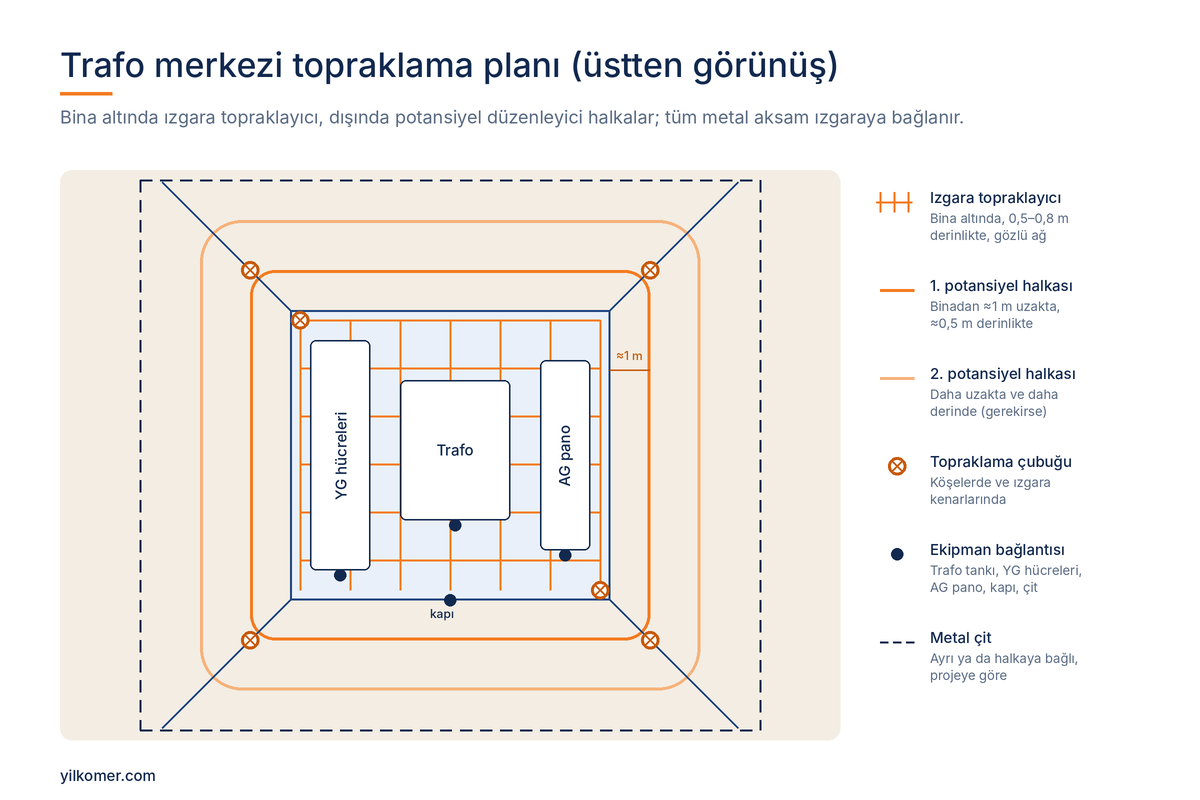

Izgara (Gözlü) Topraklayıcı
Trafo merkezinin altına, zemin seviyesinden yaklaşık 0,5–0,8 m derinlikte, gözlü bir ağ şeklinde topraklama iletkenleri döşenir. Izgara, arıza akımını geniş bir alana yayar ve trafo merkezinin içindeki zemin potansiyelini eşitler. Göz aralıkları ve iletken sayısı, IEEE Std 80 veya EN 50522’ye göre zemin özdirenci ve arıza akımı hesaba katılarak belirlenir.
Topraklama Çubukları
Izgaranın köşelerine ve kenarlarına çakılan topraklama çubukları, akımın daha derin ve daha iletken toprak katmanlarına ulaşmasını sağlar. Mevsimsel nem değişimlerinin topraklama direncine etkisini de azaltır.
Potansiyel Düzenleyici Halkalar
Trafo merkezinin dışında, binadan yaklaşık 1 m uzaklıkta ve 0,5 m derinlikte bir halka topraklayıcı döşenir. Gerekirse daha uzakta ve daha derinde ikinci bir halka eklenir. Bu halkalar, binanın dışında duran birinin ayaklarının altındaki potansiyeli yükselterek, binaya dokunduğunda maruz kalacağı dokunma gerilimini düşürür.
Metal Çit Topraklaması
Trafo merkezini çevreleyen metal çit, iki şekilde topraklanabilir: topraklama sistemine bağlanarak (bu durumda çitin dışına da potansiyel düzenleme yapılır) veya ayrı topraklanarak. Hangi yöntemin seçileceği, çitin trafo merkezine uzaklığına ve hesaplanan gerilimlere göre belirlenir.
Trafo Merkezi Topraklamasında Malzeme Seçimi
- Topraklama iletkenleri: Bakır şerit, bakır örgülü iletken veya sıcak daldırma galvaniz çelik şerit kullanılır. Kesit, arıza akımının büyüklüğüne ve süresine göre termik dayanım hesabıyla belirlenir.
- Topraklama çubukları: Bakır kaplı çelik veya paslanmaz çelik çubuklar tercih edilir.
- Bağlantılar: Toprak altındaki bağlantılar ekzotermik kaynak veya toprağa uygun klemenslerle yapılır. Toprak altında kalan bağlantılar korozyona karşı korunmalıdır.
- Ekipman bağlantıları: Her ekipman ızgaraya ayrı bir iletkenle bağlanır. Ekipmanlar birbiri üzerinden seri olarak topraklanmaz.
- Ölçüm klemensi: Topraklama sisteminin periyodik ölçümünü kolaylaştırmak için ayırma ve ölçüm klemensleri bırakılır.

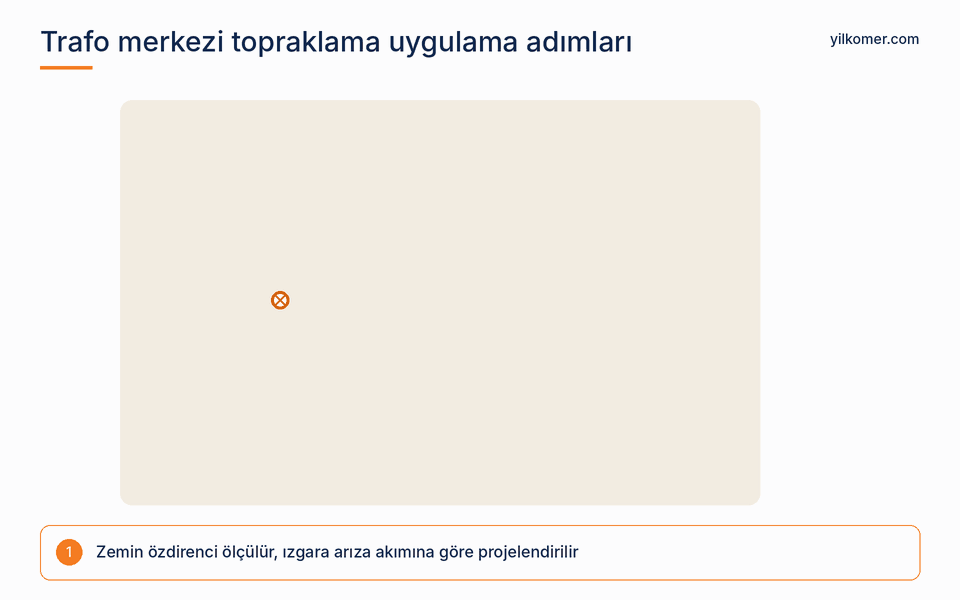

Trafo Merkezi Topraklaması Uygulama Adımları
- Zemin özdirenci ölçümü: Wenner (4 nokta) yöntemiyle sahadaki zemin özdirenci ölçülür.
- Hesap ve projelendirme: Arıza akımı, arıza süresi ve zemin özdirencine göre ızgara boyutları, iletken kesitleri ve gerekli ek önlemler hesaplanır.
- Kazı ve ızgara montajı: Izgara iletkenleri proje derinliğinde döşenir, bağlantılar yapılır.
- Topraklama çubuklarının çakılması: Çubuklar köşelere ve kenarlara çakılarak ızgaraya bağlanır.
- Ekipman bağlantıları: Trafo tankı, YG hücreleri, AG pano, kablo ekranları, parafudrlar ve kapılar ızgaraya bağlanır.
- Potansiyel halkaları ve çit: Bina çevresindeki halkalar döşenir, çit topraklaması yapılır.
- Ölçüm ve raporlama: Topraklama direnci, eş potansiyel süreklilik, gerektiğinde adım ve dokunma gerilimleri ölçülür ve raporlanır.
Trafo Merkezlerinde Topraklama Ölçümü
Trafo merkezlerinde yapılan başlıca ölçümler şunlardır:
- Topraklama direnci ölçümü: Büyük ızgaralarda, ölçüm sondalarının ızgaranın etki alanının dışına, yeterince uzağa yerleştirilmesi gerekir. Aksi halde ölçülen değer gerçekte olduğundan düşük çıkar.
- Eş potansiyel süreklilik ölçümü: Her ekipmanın ızgaraya bağlantısının sağlam olduğu doğrulanır.
- Adım ve dokunma gerilimi ölçümü: Hesaplanan değerler sınıra yakınsa, trafo merkezi içinde ve çevresinde test akımı uygulanarak gerçek adım ve dokunma gerilimleri ölçülür.
Trafo merkezlerinin topraklama tesisatı, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında en az yılda bir kez kontrol edilmelidir.
Sıkça Sorulan Sorular
Trafo topraklaması hangi yönetmeliğe göre yapılır?
Türkiye’de trafo merkezi topraklamaları Elektrik Tesislerinde Topraklamalar Yönetmeliği’ne göre yapılır. Tasarımda EN 50522, IEC 61936-1 ve IEEE Std 80 gibi uluslararası standartlar da referans alınır.
Trafo nötrü nereye topraklanır?
Transformatörün AG nötr noktası işletme topraklamasına bağlanır. Topraklama gerilimi sınırları sağlanıyorsa bu bağlantı koruma topraklamasıyla aynı ızgaraya yapılır. Sağlanamıyorsa nötr, yalıtılmış kabloyla ayrı bir topraklayıcıya bağlanır.
Potansiyel düzenleyici halka zorunlu mu?
Trafo merkezinin dışından erişilebilen metal kısımlar varsa, dokunma gerilimini sınırlamak için potansiyel düzenleme yapılması gerekir. Gerekliliği ve halka sayısı hesapla belirlenir.
Köşk tipi ve bina tipi trafolarda topraklama farklı mı?
Temel prensipler aynıdır. Köşk tipi trafolarda alan küçük olduğu için ızgara ve potansiyel halkaları daha kompakt tasarlanır. Bina tipi trafo merkezlerinde ise topraklama genellikle binanın temel topraklayıcısıyla birlikte ele alınır.
Trafo topraklama ölçümü ne sıklıkla yapılmalı?
Yasal olarak en az yılda bir kez yapılmalıdır. Tesiste değişiklik, büyük bir arıza veya yıldırım düşmesi sonrasında da ölçüm tekrarlanmalıdır.
