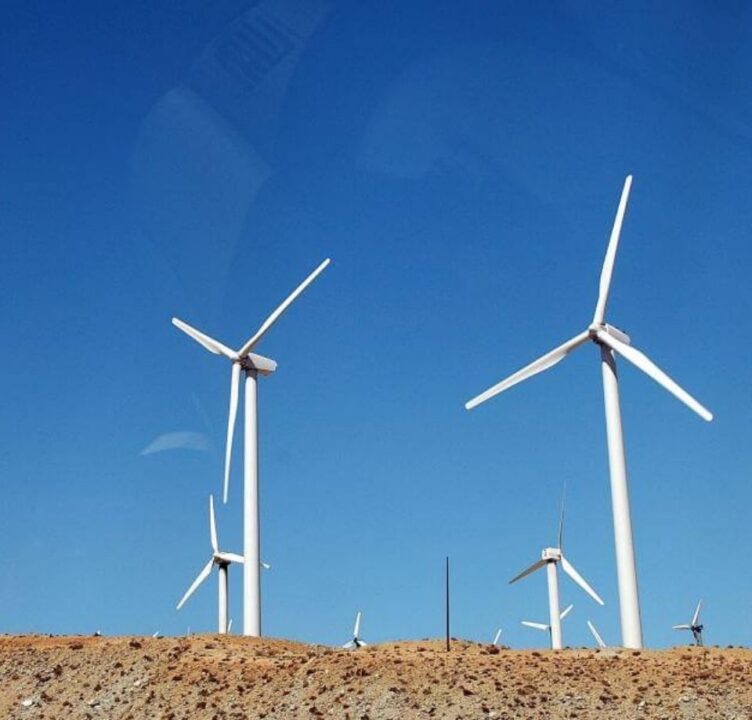

Die Turbinen fielen aufgrund ständiger plötzlicher Überspannungen und Blitzeinschläge regelmäßig aus.
Nach der durchgeführten Analyse und Situationsbewertung wurden gemäß dem Systemdiagramm die folgenden Maßnahmen empfohlen.
Wenn wir unsere Analysen punktweise auflisten:
1- Im Energie-Kontrollschrank innerhalb der Turbine wurde ein B+C-Typ-Gerät empfohlen, das in 25 ns anspricht.
2- Am Trafo-Punkt wurden RES-Surge-Arrester empfohlen, die bei 440/690 Volt arbeiten und speziell für die Phasen entwickelt wurden, um gegen Netz- und Erdungsstöße zu schützen.
Für jede Phase muss ein Gerät verwendet werden.
3- Für die Datenleitungen wurde ein empfindlicher 24-V-D-Schutz beidseitig umgesetzt.
4- Zum Schutz der Gleichrichterkarten wurde unmittelbar hinter der Kartenabdeckung ein einphasiges B+C-Typ-Gerät eingesetzt.
5- In den Gleichrichtern wurden koordinierte B+C-Typ-Geräte mit einer Schutzkapazität von 100 kA verwendet.
6- Bei den Turbinengehäuse-Verbindungen sowie bei den Potentialausgleichsverbindungen zwischen Turbine, Trafostation, Zaun und Transformator wurden spark-gap-basierte Dämpfungs- und Potentialausgleichsgeräte eingesetzt.
Dieses Gerät dämpft jeden Stoß bis zu 100 kA dort, wo er entlang der Turbine auftritt.
