Новая технология PV-устройств защиты от перенапряжений для солнечных электростанций | İskra ProTec

Мы наблюдаем, что инвестиции в солнечные электростанции в нашей стране с каждым днем становятся все более распространенными. Очень важно защитить эти электростанции, которые, как ожидается, будут эффективно работать в течение 20-25 лет, от молнии и внезапных импульсных перенапряжений. В этом отношении правильный выбор систем УЗИП НН может стать спасением для электростанции. Действительно, внезапные импульсные перенапряжения являются основной причиной повреждения солнечных электростанций с показателем 45%.

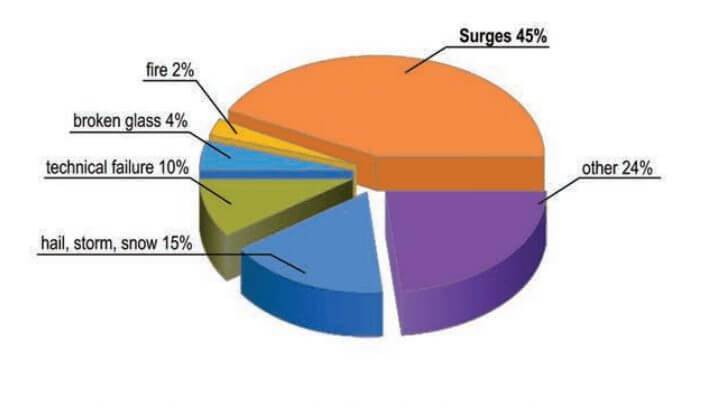

Внезапные импульсные перенапряжения являются самой важной причиной повреждения солнечных электростанций

В этой статье мы поговорим о части энергии постоянного тока (DC), которую, как правило, сложнее защитить и где часто совершаются ошибки.

Проблемы, возникающие с УЗИП DC

• Образование дуги в УЗИП, перегрев и риск возгорания
• Неспособность УЗИП обеспечить желаемый срок службы
• Переменный характер нагрузки постоянного тока
• Возникновение возгорания в результате перегрузки

Одной из проблем, часто встречающихся в УЗИП на рынке, является то, что из-за большого расстояния между варистором (MOV) и разъединителем, при повышении температуры в УЗИП это воспринимается варистором очень медленно. В технологии Protec электроды припаяны к варистору.

Однако между варистором и электродами существует физический барьер. Имеющийся вращающийся диск реагирует менее чем за 1 секунду, обеспечивая безопасное отключение варистора от системы в УЗИП. Таким образом, MOV защищен при поступлении чрезмерного импульса или энергии на УЗИП. Кроме того, этот физический барьер предотвращает образование дуги, которое происходит особенно в УЗИП постоянного тока (DC) . Как компания Yılkomer , для более долговечной и безопасной электростанции мы рекомендуем УЗИП Тип 1+2+3 с технологией Safetec на сторонах DC и AC.

Скачать технический паспорт

Почему Тип 1+2+3?

К сожалению, большинство инверторов, продаваемых на рынке с встроенными УЗИП, обеспечивают только защиту Типа 2, то есть защиту от внезапных перенапряжений. Это означает, что в этих инверторах нет молниезащиты. Более того, из-за отсутствия защиты Типа 3 уровень защиты Up этих УЗИП высок. Поэтому защита такой электронной системы, как инвертор, не может быть обеспечена.

Как видно на СЭС ниже, защита инвертора как по переменному, так и по постоянному току обеспечивается за счет использования УЗИП НН до и после инвертора. Для обеспечения такой чувствительной защиты важно одновременно применять защиту Типа 1 и Типа 3.

Защита солнечной электростанции с помощью УЗИП AC и DC

Еще один момент, о котором не следует забывать, — это необходимость защиты систем связи и измерения на солнечных электростанциях. Системы сбора данных, от метеорологических измерительных приборов, таких как датчики радиации, ветра и т.д., до линий связи RS 232, должны быть защищены. Мы были свидетелями сгорания регистраторов данных (Data Logger) на многих объектах СЭС в нашей стране.

Вас может заинтересовать: Защита регистратора данных (DataLogger)
