Измерение гармоник и отчет

С быстрым ростом количества электрических и электронных устройств качество электроэнергии стало актуальной темой. Одним из важных факторов качества энергии являются гармоники. Гармонический ток или напряжение — это отклонение от чистой синусоидальной формы. Основные причины гармоник:

• Электронные силовые устройства (статические AC/DC преобразователи, выпрямители)
• Дуговые печи и электролиз
• Электронные балласты
• Источники бесперебойного питания (UPS)
• AC-преобразователи частоты

Гармоники снижают качество энергии в установках.

Что могут вызвать гармоники на предприятии?

• Дополнительные потери в системах электроснабжения
• Потери в производстве, передаче и распределении энергии
• Увеличение падения напряжения
• Повышение токов короткого замыкания на землю
• Сбои в PLC и автоматизированных системах
• Выгорание электронных плат
• Искажение сигналов реле
• Перегрузка конденсаторов в компенсирующих системах
• Некорректное срабатывание защитных систем
• Некорректная работа микропроцессоров
• Дополнительный шум и нагрузка на двигатели
• Резонанс на гармонических частотах даже при отсутствии резонанса на основной частоте

Как измеряются гармоники?

Измерение гармоник должно выполняться регулярно, чтобы каждая установка имела качественную электроэнергию. Многие проблемы с качеством энергии вызваны гармониками. Согласно международным стандартам, гармонические искажения составляют 3% для напряжения и 5% для тока. Большинство распределительных систем в Турции состоят из однофазных и несимметричных нагрузок. Поэтому гармонический состав каждой фазы обычно различен, что затрудняет измерение в трехфазных системах. Существуют два метода:

• Измерение каждой из 3 фаз отдельно. Потенциальная проблема здесь — как часто превышается установленный предел искажения.
• Среднее искажение по 3 фазам. Измерения каждой фазы учитываются в среднем значении. Недостаток: высокая искажающая нагрузка в одной фазе может быть скрыта низкими значениями в других двух фазах. Второй метод безопаснее и используется для измерения гармоник.

Измерение гармоник должно выполняться регулярно для контроля качества энергии.

Отчет по измерению гармоник

С измерением гармоник следующие параметры должны быть зафиксированы и отслеживаться:

• Период обслуживания устройств для снижения гармоник, таких как фильтры. Мониторинг установленных фиксированных устройств.
• Обязанности сетевой компании
• Предотвращение гармонического резонанса
• Регистрация новых подключенных нагрузок
• Анализ новых нагрузок для предотвращения ухудшения существующих проблем

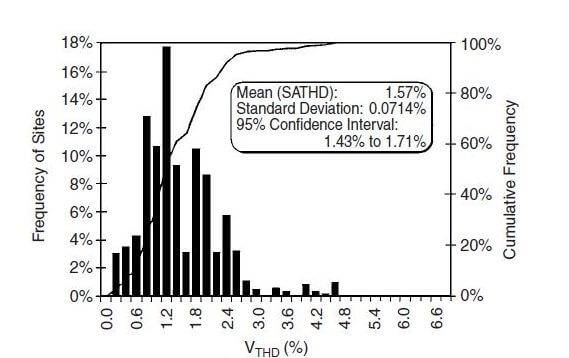

Измерение гармоник и их накопительный расчет
