Montage des Überspannungsableiters

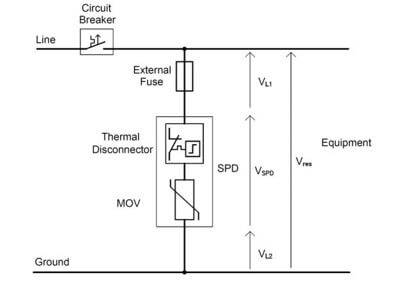

Der wichtigste Punkt neben der Auswahl, Technologie und Produktqualität des Niederspannungs-Überspannungsableiters ist die Montage und Anwendung des Geräts. Wird das Produkt falsch montiert, funktioniert es nicht korrekt und schützt das System nicht. Leider zeigen unsere Feststellungen als Yılkomer, dass Niederspannungs-Überspannungsableitersysteme häufig falsch montiert werden. Die häufigsten Fehler sind übermäßig lange Anschlussleitungen innerhalb der Schaltschränke, das Verlegen der Ableiterleitungen durch den gesamten Schaltschrank sowie die Montage des Ableiters im oberen Bereich des Schrankes und der Anschluss an die unteren Sammelschienen mit sehr langen Leitern. Die wichtigste Kenngröße für die Schutzwirkung von Überspannungsableitern ist der Up-Wert. Ist der Up-Wert hoch, kann der Ableiter keinen wirksamen Schutz bieten; ein Wert unter 1,5 kV gilt als mittel, unter 1 kV als sehr gut. Da lange Leiter jedoch eine eigene Spannung aufweisen, ist es bei einer Montage mit langen Leitungen unmöglich, diese Up-Werte zu erreichen. Mit der heutigen Technologie treten sogar drahtlose Überspannungsableiter wie Strikesorb als Produkte mit dem höchsten Schutzniveau hervor.

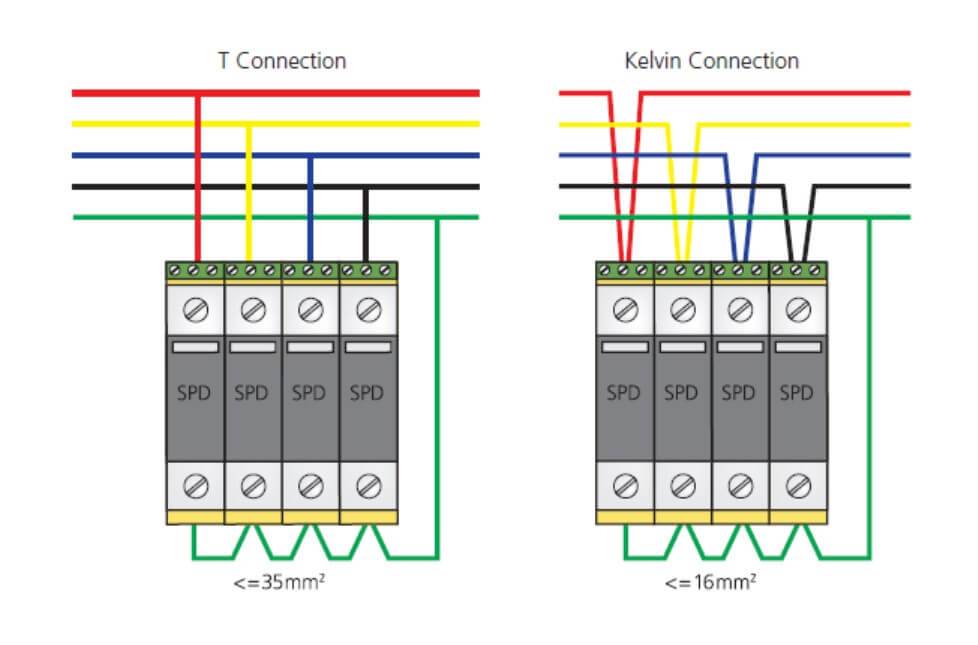

Schaltschrankgeräte der Typen Typ 1 Klasse B und Typ 2 Klasse C müssen parallel zum System angeschlossen werden. Für Klasse B ist ein Mindestleiterquerschnitt von 16 mm2 und für Klasse C ein Mindestquerschnitt von 6 mm2 zu verwenden. Eine Kabellänge von unter 50 cm stellt für uns die ideale Verbindung dar. Die Montage sollte in der Nähe der Erdungsschiene erfolgen; parallel angeschlossene Geräte müssen nicht zwingend im oberen Bereich des Schrankes montiert werden. Blitze gelangen in der Regel über das Erdreich in die Anlage, daher ist die Nähe zur Erdungsschiene die korrekte Montageart. Typ 3 Klasse D Überspannungsableiter werden mit 1,5 mm2 Leitungen angeschlossen und können sowohl seriell als auch parallel zum System verbunden werden.

Je nach Produkttechnologie kann vor den Geräten eine Schutzsicherung eingesetzt werden. Der zu wählende NH-Sicherungswert wird vom Hersteller angegeben. In der Regel können jedoch bei Klasse B 125 A und bei Klasse C 63 A Sicherungen verwendet werden. Darüber hinaus sollten die Anschlussleitungen so kurz wie möglich gehalten werden. Der Einsatz von Sicherungen ist jedoch nicht immer sinnvoll; insbesondere bei entfernten Anlagen kann ein unnötiges Auslösen der Sicherung dazu führen, dass das System ungeschützt bleibt. In solchen Fällen sind RAYCAP-Produkte mit Safetec-Technologie für den Betrieb ohne Sicherung geeignet. Sie verfügen über interne Schutzschaltungen und benötigen keine zusätzliche Sicherung.

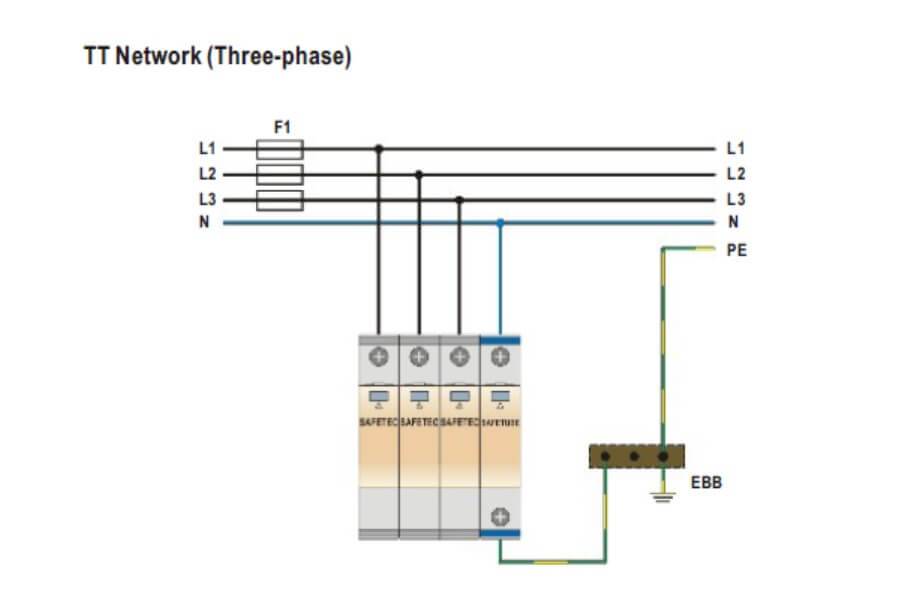

Wie sollte also die Erdung von Überspannungsableitern bei der Montage aussehen? Zunächst muss die Produktauswahl betrachtet werden; die Erdungsstruktur des Schrankes variiert je nach Zustand von Erd- und Neutralleiter als TT, TN-C oder TN-S. Überspannungsableiter müssen entsprechend diesen Erdungstypen unterschiedlich ausgelegt werden. Bei der Produktauswahl ist es vorrangig, das richtige Produkt für die richtige Erdungsstruktur zu wählen. Technologisch ist es wesentlich sinnvoller, Produkte mit beidseitiger chemischer Dämpfung zu wählen, anstatt ausschließlich varistorbasierte Produkte einzusetzen, da diese unabhängig vom Erdungswert dämpfen. Dennoch darf auf die schnelle Ansprechzeit des Varistors keinesfalls verzichtet werden. Aus diesem Grund empfehlen wir Raycap-Überspannungsableitersysteme mit dreikreisiger Safetec-Technologie.

Bei der Betrachtung der Normen wird kein eindeutiger Wert für den Erdungswiderstand von Überspannungsableitern angegeben. Tatsächlich ist ein solch strenger Widerstandswert auch nicht erforderlich. Entscheidend ist, dass der Überspannungsableiter über den kürzestmöglichen Weg mit der Erdungsleitung verbunden wird. Hersteller, die ihren Produkten vertrauen, sollten Erdungswerte niemals als Ausrede heranziehen. Beispielsweise ist es bei Raycap-Produkten mit Strikesorb-Technologie ausreichend, wenn sie lediglich geerdet sind.

Wenn wir nicht möchten, dass Blitzeinschläge über die Erdungsleitung in unsere Anlage gelangen oder deren Wirkung reduziert werden soll, muss innerhalb der Anlage zwingend ein Potentialausgleich mit dem äußeren Blitzschutzsystem hergestellt werden. Dieser Potentialausgleich sollte jedoch über dämpfende Überspannungsableiter erfolgen.

Für Auswahl, Montage, Berichterstattung und technische Kontrolle von Überspannungsableitersystemen können Sie jederzeit Unterstützung vom Expertenteam des Yıldırımdan Korunma Merkezi erhalten.

Denken Sie daran, dass bei der Verwendung von Überspannungsableitern die Anwendung und die Produktauswahl die wichtigsten Faktoren sind.
