Bei der Planung elektrischer Schutzsysteme sollte das grundlegendste Prinzip sein, dass alle Verbindungen während der gesamten Lebensdauer der Anlage stabil bleiben. Werden Verbindungen schwächer, werden Erdung, Potenzialausgleich und Blitzschutzsysteme anfällig für Störungen. Mit den Thermoschweiß-Lösungen von Yılkomer laden wir Sie ein, unsere Produkte für die stärksten Verbindungen zu verwenden.
In diesem Artikel erfahren Sie, was das Thermoschweiß-Verbindungssystem – auch als exothermisches Schweißen oder CADWELD bekannt – ist, wann es eingesetzt werden sollte und wie es im Vergleich zu mechanischen Erdungsverbindungen abschneidet.
Was ist eine Thermoschweiß-Verbindung?
Eine Thermoschweiß-Erdungsverbindung ist ein Verfahren zum Verbinden ähnlicher Metalle wie Kupfer mit Stahl oder Kupfer mit Kupfer. Dabei wird eine exothermische Reaktion genutzt, um eine molekulare Verbindung zwischen den beiden Teilen herzustellen. Die Verbindung erfolgt in einer speziell entwickelten Graphitform, die auch als Thermoschweißform bezeichnet wird. Das Schweißen erfolgt durch das Zünden des Thermoschweißpulvers (Metallpulver), das zur Erwärmung des Metalls verwendet wird. Vereinfacht gesagt handelt es sich beim exothermischen Prozess um eine chemische Reaktion, die Wärme freisetzt und keine externe Wärmequelle benötigt. Das Zünden des Pulvers ist in dieser Phase ausreichend; anschließend läuft die exothermische Reaktion mit der entstehenden Wärme ab.
Was ist die wärmeerzeugende exothermische Schweißreaktion?
3Cu2O +2Al → 6Cu + Al2O3 + WÄRME
Kupferoxid + Aluminium → Kupfer + Aluminiumoxid (Schlacke) + WÄRME
Ungefähre Reaktionstemperatur – 2500°C
Bei korrekter Anwendung ist die Thermoschweißverbindung nach dem Abkühlen homogen, das heißt, es wird eine echte Schweißverbindung erreicht und die Elemente sind vollständig verschmolzen. Die Verbindung ist dauerhaft, nicht lösbar und benötigt keine zusätzlichen Befestigungselemente.
Vergleichen wir Thermoschweiß- und mechanische Verbindungen!
Im Allgemeinen sind Thermoschweißverbindungen aufgrund der dauerhaften Verbindung zwischen zwei Materialien mechanischen Verbindungen für Erdungszwecke überlegen. Insbesondere bei elektrischen Verbindungen ist ihre Verwendung für eine zuverlässige Verbindung von großer Bedeutung.
Vorteile exothermisch geschweißter Verbindungen
- Niedriger Erdungswiderstand bleibt über lange Zeit erhalten.
- Korrosionsbeständig; wird durch Feuchtigkeit nicht beeinträchtigt.
- Die Lebensdauer der Verbindung übertrifft die der Leiter.
- Kein Lockerungsrisiko dank molekularer Verbindung.
- Hohe Beständigkeit gegen wiederholte Fehlerströme.
- Bietet den niedrigstmöglichen Erdungsübergangswiderstand.
- Bei entsprechender Schulung sehr sicher in der Anwendung.
Nachteile mechanischer Verbindungen
- Sie verursachen einen ungleichmäßigen Stromfluss.
- Es besteht Korrosionsgefahr.
- Zusätzliche Maßnahmen wie Korrosionsband sind erforderlich, um die Lebensdauer der Verbindung zu verlängern.
Zusätzlicher Hinweis für Blitzschutzverbindungen!
Zusätzlich können bei Blitzschutzverbindungen mechanische Verbindungen mit Korrosionsband verwendet werden, um das Bruchrisiko von Thermoschweißverbindungen zu reduzieren. In Erdungssystemen ist die Thermoschweißverbindung jedoch die ideale Lösung.
Wie wird Thermoschweißen durchgeführt?
Systemkomponenten
- Thermoschweißform
- Thermoschweißpulver
- Zünder / Feuerzeug
- Thermoschweißzange
- Reinigungswerkzeuge: Bürste, Schaber
- Zusätzliche Elemente wie Unterlegscheiben und Paste

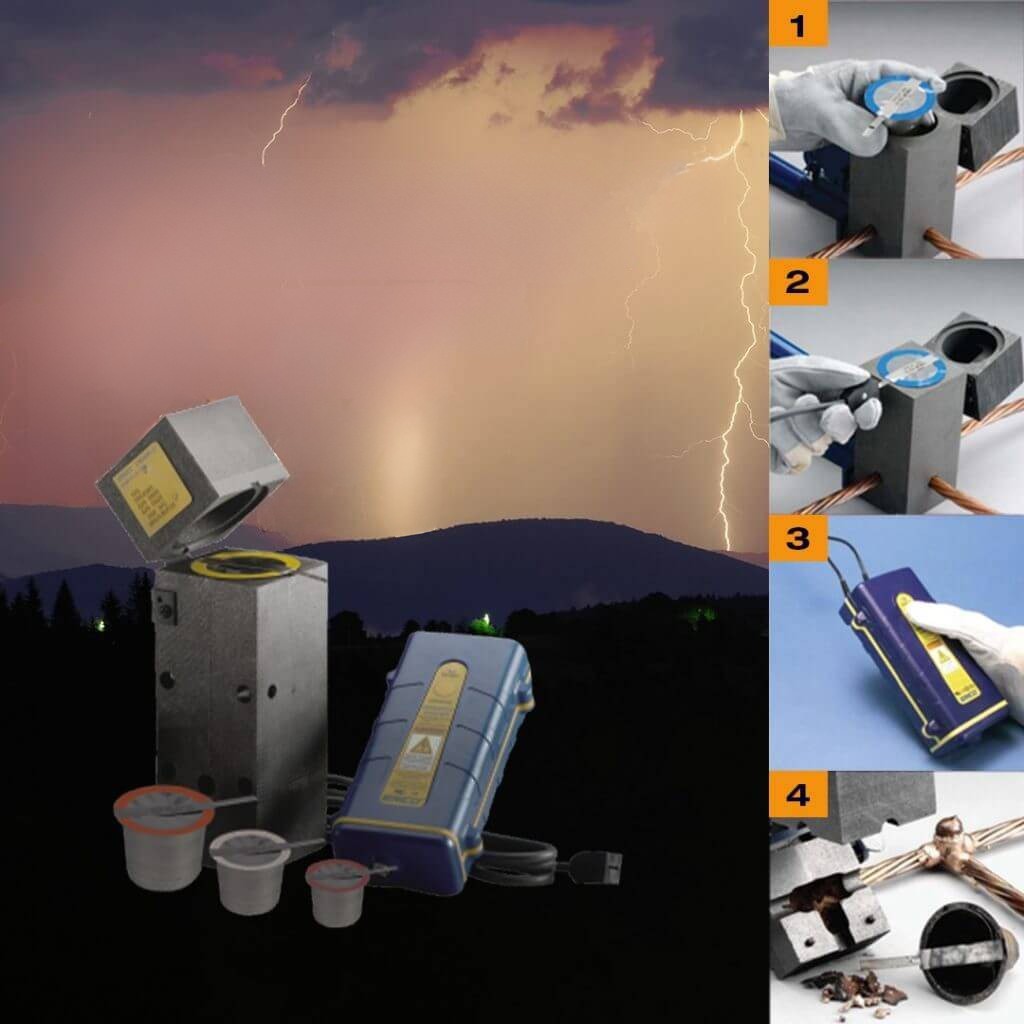

Anwendungsanleitung für Thermoschweißen
- Geben Sie das Thermoschweißpulver in die Form.
- Stellen Sie die Steuereinheit auf Zündposition.
- Drücken Sie die Zündtaste an der Steuereinheit und warten Sie.
- Öffnen Sie den Formdeckel und entfernen Sie den Pulverbehälter.
Nach dem Erlernen der Anwendung dauert das Herstellen der Verbindung nur wenige Minuten. Thermoschweißanwendungen sind besonders wichtig für Schienensysteme, die Erdung industrieller Anlagen, Rechenzentren und Kraftwerke.
Als Yılkomer führen wir alle Thermoschweißgeräte in unserem Produktsortiment. Auf Wunsch können Sie zudem Unterstützung bei der Anwendung durch unser Expertenteam erhalten.
Denken Sie daran ‘Yılkomer Schützt Ihre Werte’
