3. März 2016Biogasanlagen sind Anlagen, in denen eine Art brennbares Gas zur Energiegewinnung erzeugt wird. Im Gegensatz zu Erdgas und anderen brennbaren Gasen wird Biogas durch die intensive Verarbeitung tierischer und pflanzlicher Rohstoffe gewonnen. In Biogasanlagen werden sowohl Strom als auch Wärme erzeugt. Biogas ist ein Gasgemisch, das durch die anaerobe Fermentation organischer Abfälle entsteht; es ist leichter als Luft, hat ein Dichteverhältnis von 0,83 zur Luft, eine Oktanzahl von 110, brennt mit einer leuchtend blauen Flamme und besteht zu 54–80 % aus Methan (CH4) und zu 20–46 % aus Kohlendioxid (CO2).
Biogasanlagen haben das höchste Blitzrisikoniveau.
Die im Prozess entstehenden Gase in Biogasanlagen sind gefährlich und brennbar. Daher müssen speziell entwickelte Systeme zum Schutz von Biogasanlagen vor Blitzschlag und Überspannung eingesetzt werden. Die Verwendung eines Blitzableiters als äußeres Blitzschutzsystem erhöht das Blitzrisiko. Blitzableitersysteme sind aktive Elemente und emittieren Ionen. Dies führt zu einem Explosionsrisiko. Das richtige äußere Blitzschutzsystem besteht darin, eine Risikoanalyse gemäß der IEC 62305 Norm durchzuführen und die Rollkugelradien für die Anlage zu berechnen.
Überspannungen stellen eine weitere wichtige Gefahr für Biogasanlagen dar.

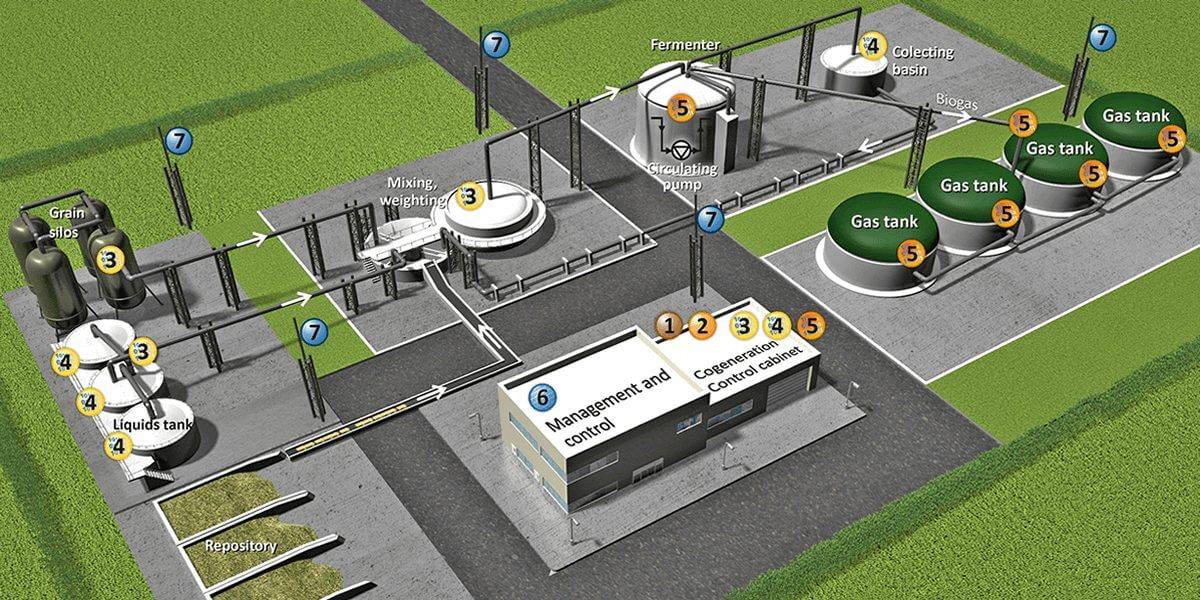

Innere Blitzschutzsysteme
Innere Blitzschutz- und Überspannungsschutz-systeme müssen in Biogasanlagen ebenfalls gegen interne Überspannungen und Blitzimpulse installiert werden. Ein abgestufter Schutz gegen Überspannungsimpulse sollte mit B+C-Klasse-Ableitern in Hauptverteilungen und C-Klasse-Ableitern in Unterverteilungen realisiert werden. Empfindliche Systeme müssen zudem mit D-Klasse-Ableitern geschützt werden. Biogasanlagen beinhalten schwere Prozesse, weshalb solche empfindlichen Geräte häufig vorhanden sind und Impulsen ausgesetzt werden. Diese Systeme sind;
- Durchflussmesser
- Füllstandsensoren
- Messgeräte
- LAN-Leitungen
- Telekommunikationsleitungen
Ein weiterer wichtiger Punkt ist die vollständige Erdung der gesamten Anlage sowie die Sicherstellung des Potentialausgleichs.
