Topraklama Uygulamalarında Termokaynak Bağlantı’ya Genel Bir Bakış

Elektriksel koruma sistemleri tasarlanırken tüm bağlantıların tesis ömrü boyunca sağlam kalması en temel prensip olmalıdır. Bağlantılar zayıflarsa topraklama, eşpotansiyel bağlantılar ve yıldırımdan korunma sistemleri arızalara karşı açık hale gelir. Yılkomer termokaynak ekipman çözümleriyle sizleri en güçlü bağlantı için ürünlerimizi kullanmaya davet ediyoruz.

Ekzotermik kaynak yada CADWELD  olarak da adlandırılan termokaynak bağlantı sisteminin ne olduğunu, ne zaman kullanılması gerektiğini ve mekanik topraklama bağlantılarıyla nasıl kıyaslandığını bu yazımızda keşfedebilirsiniz.

Termokaynak Bağlantı Nedir?

Termokaynak topraklama bağlantısı bakırdan çeliğe veya bakırdan bakıra gibi benzer metalleri birleştirmek için kullanılan bir işlemdir. İki parça arasında moleküler bir bağ oluşturmak için ekzotermik reaksiyon kullanılır. Bağlantı amaca uygun tasarlanmış bir grafit potada gerçekleşir. Bu ürün termokaynak potası olarak da adlandırılır. Kaynak, metali ısıtmak için kullanılan termokaynak tozun(toz metal) ateşlenmesi ile gerçekleşir. Basitçe ifade etmek gerekirse ekzotermik süreç ısıyı serbest bırakan ve harici bir ısı kaynağı gerektirmeyen kimyasal bir reaksiyonu içerir. Tozun ateşlenmesi bu aşamada yeterli olmaktadır. Daha sonra ortaya çıkan ısı ile ekzotermik reaksiyon gerçekleşir.

Isı Oluşturan Ekzotermik Kaynak Kimyasal Reaksiyonu Nedir?

3Cu2O +2Al → 6Cu + Al2O3 + ISI
Bakır Oksit  + Alüminyum  → Bakır + Alüminyum Oksit (Slag) + ISI

Yaklaşık Reaksiyon Sıcaklığı-  2500°C

Doğru bir şekilde uygulandığında termokaynak bağlantı soğuduktan sonra homojendir yani gerçek bir kaynak sağlanmıştır ve elemanlar tamamen kaynaşmıştır. Bağlantı kalıcıdır, geri alınamaz ve tutmak için ek bir araç gerekmez.

Termokaynak ve Mekanik Bağlantıları Karşılaştıralım!

Genel olarak termokaynak bağlantılar iki malzeme arasında yapılan kalıcı bağ nedeniyle topraklama için mekanik bağlantılardan daha üstündür. Özellikle elektrik bağlantılarıyla kullanımı güvenilir bir bağlantı için son derece önemlidir.

Ekzotermik Kaynaklı Bağlantıların Avantajları .

• Uzun süre düşük topraklama direnci korunur.
• Korozyona karşı dayanımlıdır. Nem karşısında bozulmaz
• Bağlantı ömrü iletken ömürlerinden daha fazladır.
• Moleküler bağlantı nedeniyle gevşeme riski yoktur
• Tekrarlanan hata akımlarına karşı dayanım direnci yüksektir
• Mümkün olan en düşük toprak geçiş direnç değerini sunar
• Doğru bir eğitimle kullanımı oldukça güvenlidir.

Mekanik Bağlantıların Dezavantajları

• Eşit olmayan akım akışına neden olurlar.
• Korozyon riski vardır
• Bağlantı ömrünün uzaması için korozyon bandı gibi ek önlemler kullanılmalıdır.

Yıldırımdan Korunma Bağlantıları için Ek Bir Not!

Ek olarak yıldırımdan korunma bağlantılarında termokaynak bağlantıların kırılma riskine karşı mekanik bağlantı korozyon bandı ile kullanılabilir. Topraklama sistemlerinde ise termokaynak bağlantı en ideal çözümdür..

Termokaynak Nasıl Yapılır?

Sistem Bileşenleri

• Termokaynak Potası
• Termokaynak Tozu
• Ateşleyici /Çakmak
• Termokaynak Pensesi
• Temizleme araçları fırça, kazıyıcı
• Pul, Macun gibi ek elemanlar

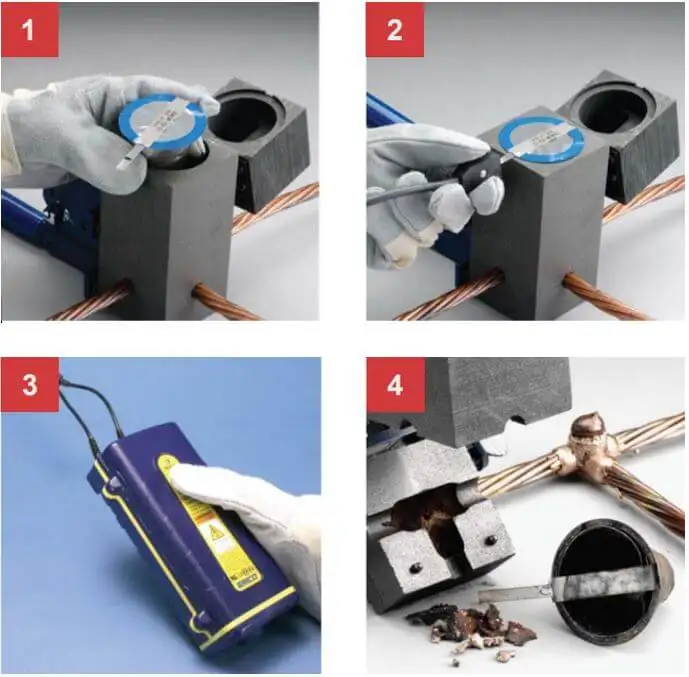

Termokaynak Uygulama Talimatları

• Termokaynak Tozunu Potaya yerleştirin
• Kontrol ünitesini ateşleme konumuna getirin
• Kontrol ünitesi ateşleme tuşuna basın ve bekleyin
• Pota kapağını açın ve tozu kabını çıkarın

Uygulamayı öğrendikten sonra bağlantıyı yapmanız birkaç dakikanızı alacaktır. Termokaynak uygulamaları özellikle raylı sistemler, endüstriyel tesisler topraklaması, salt merkezleri, enerji santralleri için oldukça önemlidir.

Yılkomer olarak tüm termokaynak ekipmanları ürün gamımızda yer almaktadır. Ayrıca dilerseniz uygulama konusunda da uzman ekibimizden destek alabilirsiniz.

Unutmayın ‘Yılkomer Değerlerinizi Korur’
