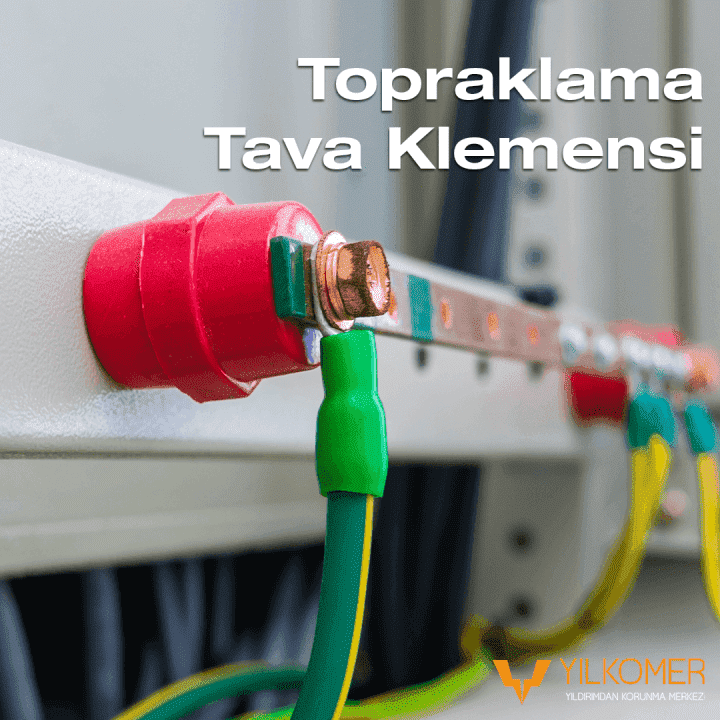

23 Nisan 2022Topraklama Tava Klemensi
Kablo Kanallarının Topraklamasında Önemli Noktalar
Tava klemensleri kablo kanalları üzerinden topraklama iletkeninin yürütülmesi için son derece stratejik bir üründür. Topraklamanın tüm tesis boyunca sorunsuz ilerlemesi ,tüm enerji kablolarının taşıyan tavaların topraklaması açısından bu ürünün iletkenliği maksimum düzeyde sağlaması gerekmektedir. Ürünün antikorozif yapıda olması ,zaman içerisinde özelliğini kaybetmemesi çok önemlidir. Kablo kanallarının topraklaması, topraklama iletkeninin tesis boyunca dolaştırılması ve eşpotansiyelin sağlanması amacıyla birçok tesiste kablo kanalları üzerinde topraklama tava klemensleri kullanılmaktadır. Antocorozif etkinin sağlanması için genellikle pirinç olarak üretilen ve pirinç tava klemensi olarak geçen ürün öncelikle tüneller, metrolar, busbar ve kablo kanalı olan tüm tesislerde her 1 metrede iletken sabitlenecek şekilde kullanılmalıdır
Ürün her kesit iletkene göre üretilmektedir.
6mm2,10mm2,16mm2,25mm2,35mm2,50mm2,70mm2,95mm2,120mm2,150mm2,240mm2 başlıca kullanılan ürün kesitleridir.
Kablo Tavası topraklamasında önemli noktalar
*Telden yapılan veya metalik olmayan kablo taşıyıcılar topraklama iletkeni olarak kullanılamaz. Bu ürünlerde ek bir topraklama iletkeni kullanımı gereklidir
*Topraklama iletkeni kablo tavası içerisinde yürütülmeli ve tava klemensi ile sabitlenmelidir
*Aliminyum kablo tavalarında çıplak bakır iletken topraklama iletkeni olarak kullanılamaz.
*Komünikasyon, data ve sinyal kablosu taşıyan tavalarda topraklama mutlaka gereklidir. Kablo yolu boyunca tüm atlamalarda jumper iletkeni ile topraklama hattı tamamlanmalıdır. Harici bir topraklama iletkeni olsa dahi jumper kullanılmalıdır.
Kablo tavalarının topraklaması toprak arızaları sırasında oluşacak ark ve yangınların önlenmesi ,parazitlerin giderilmesi ve sağlıklı bir işletme için son derece önemlidir.
Ülkemizde yaygın olarak kullanılan tavaların belli aralıklarla topraklama ağına bağlanması uygun bir yöntem değildir. Kablo tavası hattı boyunca topraklama iletkeninin tava klemensleri ile sabitlenmesi önemlidir. Ayrıca her tavanın ek noktasında jumper iletken kullanılmalıdır. Jumperler ayrıca tavalar için alternatif toprak kısa devre yolu olarak kullanılacaktır.
Topraklama tava klemensleri ve topraklama iletkenleri tüm ölçüleriyle Yılkomer ürün gamında yer almaktadır. Teknik detay ve ürün seçimi için Yılkomer teknik ekibiyle temas kurabilirsiniz.
Unutmayın Yılkomer ‘Değerlerinizi Korur!’
