Parafudr Montajı

Ag Parafudr seçimi,teknolojisi ve ürün kalitesi kadar en önemli nokta AG Parafudrun montajı ve uygulamasıdır. Eğer ki ürünü hatalı montaj ederseniz doğru çalışmayacak ve sisteminizi korumayacaktır. Maalesef Yılkomer olarak tespitlerimizin temelinde AG Parafudr sistemlerinin hatalı montaj edildiği görülmektedir. Yapılan en büyük hata parafudr bağlantı kablolarının pano içlerinde aşırı uzun olması,tüm pano içerisinde parafudr kablosunun dolaşması, parafudrun panonun en üstüne bağlanması sonucunda en aşağıdaki baralara çok uzun iletkenler ile girilmesi görülmektedir. Parafudrların koruma yapabilmesi için en önemli karakteristiği Up değeridir. Up değeri yüksek olur ise parafudr doğru koruma sağlayamaz bu değer 1,5kv un altında orta seviye 1kv un altında ise çok iyi bir değer demektir.Ancak uzun iletkenlerde bir gerilime sahip olduğundan parafudru montaj ettiğinizde Up değerinin bu seviyelere inmesi imkansızdır. Hatta günümüz teknolojisinde strikesorb gibi kablosuz bağlantılı parafudrlar en koruması yüksek ürünler olarak ön plana çıkmaktadır.

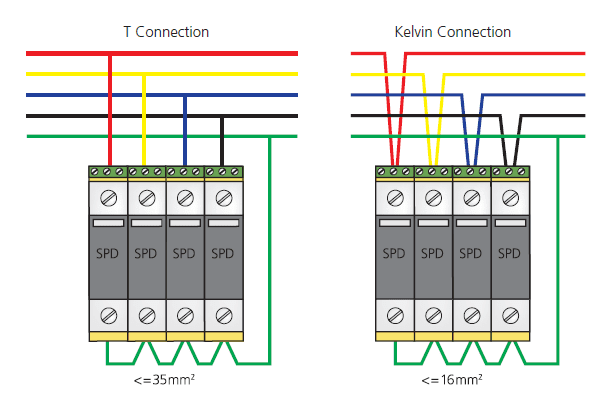

Pano tipi Tip1 B sınıfı ve Tip 2 C sınıfı parafudrlar sisteme paralel olarak bağlanmalıdır. B sınıflarında minimum 16mm2 kesit C sınıflarında ise minimum 6 mm2 kesiti kullanmak zorundayız.Kabloların uzunluğunun 50cm i aşmaması bizler için en ideal bağlantıdır. Toprak barasına yakın noktalara montaj edilmesi gereklidir sisteme paralel bağlanan ürünler panonun en üstünde olmak zorunda değildir. Yıldırım genellikle toprak üzerinden tesisimize ulaşmaktadır ve bu baraya ürünün yakın olması en doğru montaj şeklidir.Tip 3 D sınıfı parafudrlar ise 1,5mm2 kesitli kablo ile bağlanmakla birlikte sisteme seri yada paralel olarak bağlanabilmektedir.

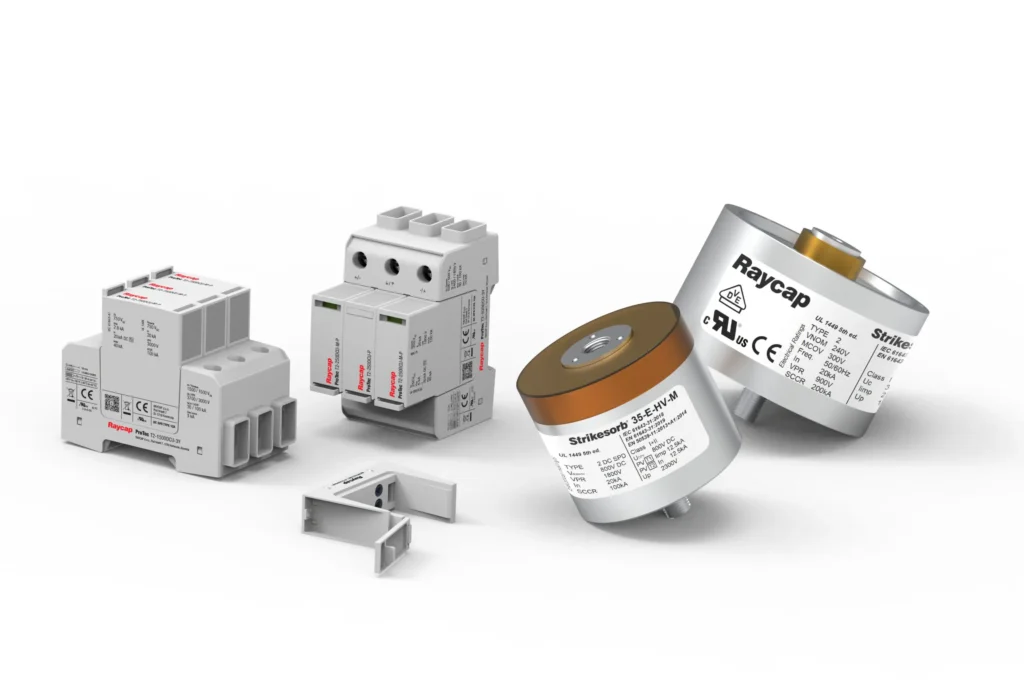

Ürünler önünde ürün teknolojisi doğrultusunda bir koruma sigortası kullanabiliriz. NH tipi seçilecek sigorta değeri üretici tarafından kullanıcıya sunulur. Fakat genellikle B sınıflarında 125 Amper, C sınıflarında 63 Amper Sigorta kullanılabilir. Ayrıca bağlantı kabloları mümkün olduğu kadar kısa olmalıdır. Yalnız sigorta kullanımı her zaman doğru değildir özellikle uzak tesisler gereksiz sigorta atımından dolayı sistem korumasız kalabilir.Bu durumda RAYCAP Safetec teknolojili ürünler sigortasız kullanıma uygundur. Kendi içlerinde koruma devreleri olmakla beraber sigorta kullanım gereksinimi duymazlar.

Peki parafudr sistemlerinin montajında parafudr topraklaması nasıl olmalıdır. Bu konu öncesinde ürün seçiminin üzerinde durmamız lazım; pano topraklama yapınız TT,TN-C,TN-S şeklinde toprak ve nötr hattınızın durumuna göre farklılık göstermektedir. Parafudrlarda dizayn edilirken bu topraklama tiplerine göre farklılaşmalıdır. Ürün seçimininde öncelikli olarak doğru topraklama yapısına doğru ürünü seçmeliyiz. Ürün teknolojisi olarak sadece varistör dayanımlı ürünler seçmek yerine çift yönlü kimyasal sönümleme yapan ürünler seçilmesi kesinlikle daha doğrudur. Çünkü bu ürünler toprak değerinden bağımsız sönümleme sağlarlar. Fakat varistörün hızlı devreye girme özelliğinden de asla vazgeçmemeliyiz. Bu nedenle 3 devreli Safetec teknolojili Raycap surge arrester sistemlerini sizlere öneriyoruz.

Standartları incelediğimiz de parafudr topraklama değeri olarak net bir değer verilmemektedir. Nitekim böyle keskin bir direnç değerine de ihtiyacımız yoktur. Önemli olan parafudrun toprak hattına en kısa noktadan bağlanmasıdır. Ürününe güvenen üreticiler kesinlikle topraklama değerine bahane bulmamalıdır. Örneğin Raycap Strikesorb teknolojili ürünlerin sadece toprağa bağlı olması yeterlidir.

Yıldırım darbesinin toprak hattından tesisimize yönelmesini istemiyorsak ya da etkisini azaltmak istiyorsak mutlaka tesis içerisinde dış yıldırımlık sistemi ile bir eşpotansiyel sağlanmalıdır. Fakat bu eşpotansiyel sistem bağlantısı sönümleyici parafudrlar ile olmalıdır.

Parafudr sistemi seçimi,montajı,raporlanması ve teknik kontrolü için Yıldırımdan Korunma Merkezi uzman ekibinden her zaman destek alabilirsiniz.

Unutmayın ki parafudr kullanımında uygulama ve ürün seçimi en önemli noktadır.
